CNC Τόρνος 3 Αξόνων Συνδυασμός Τόρνου και Φρέζας T5.2-1000Q FANUC SMTCL Κεκλιμένης Κλίνης CNC Τόρνος
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | Τ5.2-1000Q |
|---|---|---|---|

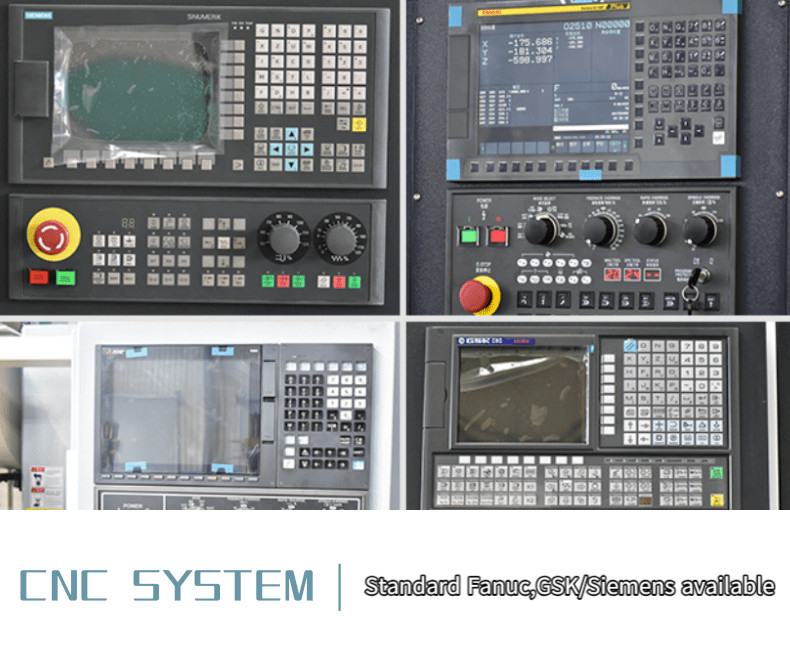

| Σύστημα ελέγχου CNC: | GSK/FANUC/SIEMENS | CNC ή όχι: | CNC |
| Λέξη κλειδί: | Τεχνητή μηχανή CNC με κλιμακωτό κρεβάτι | Μέγιστο. Κοιτάζω πάνω από το κρεβάτι: | Φ560 |
| Μαξ. Γύρνα πάνω από τη διαφάνεια.: | Φ350 | Μαξ. Γυρισμένο μήκος: | 1000 mm |
| Ταξίδι (άξονας Χ): | 200 mm | Ταξίδι (άξονας Z): | 1050 χλστ |
| Χ/Ζ ταχεία διαδρομή: | 30 m/min | Μέγιστο. Ταχύτητα ατράκτου: | 4500 r.p.m |
| Σταθμοί σταθμών εργαλείων: | Οριζόντιο πύργο 8 σταθμών | ||
| Επισημαίνω |
3 άξονες CNC lathes,CNC κρεβατιών ραπίσματος τόρνος,Εργαστήριο CNC FANUC |
||
Περιγραφή του προϊόντος
Περιγραφή Προϊόντος:

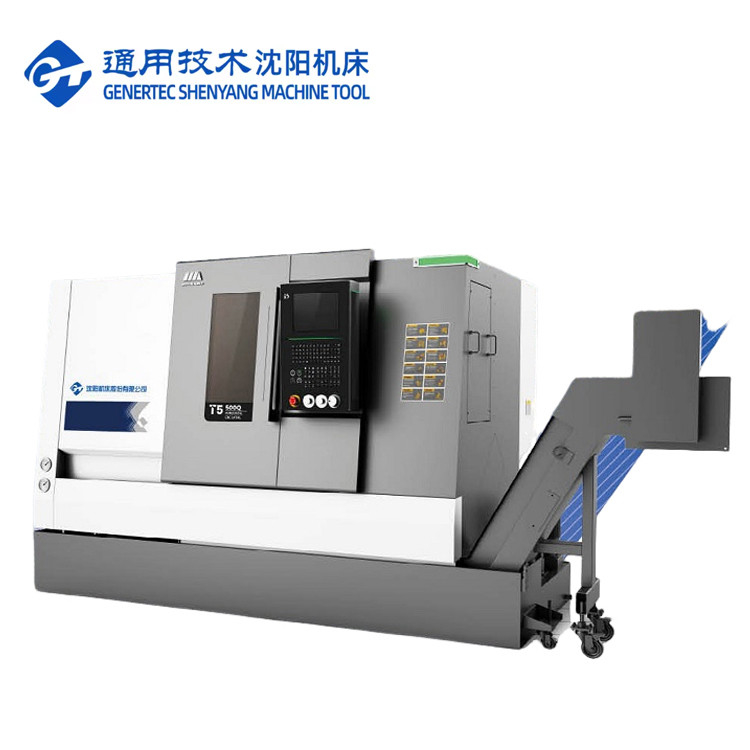

SMTCL CNC Lathe FANUC 3 Axis Lathe Milling Machine Combo T5.2-1000Q Slant Bed CNC Lathe Machine
Οριζόντιο CNC τόρνο σειράς T5.2-1000Q, συνδυάζοντας την τεχνολογία έξυπνου ελέγχου και την προηγμένη τεχνολογία κατασκευής, έχει υψηλή ακρίβεια, υψηλή απόδοση και υψηλή ακαμψία κοπής. Το λογισμικό ανάλυσης πεπερασμένων στοιχείων χρησιμοποιείται για τη βελτιστοποίηση του σχεδιασμού, την ανάλυση της κατανομής των σημείων τάσης, τη μείωση της παραμόρφωσης των εξαρτημάτων και την επίτευξη της βέλτιστης δομής ολόκληρου του μηχανήματος. Τα κύρια χυτά είναι κατασκευασμένα από υλικά χυτοσιδήρου υψηλής αντοχής, γεγονός που εξασφαλίζει την ελαχιστοποίηση των κραδασμών κατά τη διαδικασία κοπής και βελτιώνει την ακρίβεια μηχανουργικής κατεργασίας και τη σταθερότητα κοπής.
Χαρακτηριστικά Προϊόντος:
1, Υψηλή Ακρίβεια
|
Είδος
|
Μονάδα
|
T5.2-1000Q
|
Παρατηρήσεις
|
|
|
Μέγιστη διάμετρος περιστροφής
|
mm
|
360
|
|
|
|
Μέγιστο μήκος περιστροφής
|
mm
|
1000
|
Διαφορετικές παράμετροι εξαρτημάτων αλλάζουν
|
|
|
Μέγιστη διάμετρος ταλάντευσης πάνω από την κλίνη
|
mm
|
Φ560
|
|
|
|
Μέγιστη διάμετρος ταλάντευσης πάνω από το διασταυρούμενο έλκηθρο
|
mm
|
Φ350
|
|
|
|
Άτρακτος
|
Τύπος μύτης ατράκτου
|
|
A2-6
|
|
|
Εσωτερική διάμετρος μπροστινού ρουλεμάν
|
mm
|
Φ100
|
|
|
|
Κωνικότητα οπής ατράκτου
|
|
1:20；Φ70
|
|
|
|
Οπή ατράκτου
|
mm
|
Φ65
|
|
|
|
Μέγιστη διάμετρος ράβδου
|
mm
|
Φ50
|
|
|
|

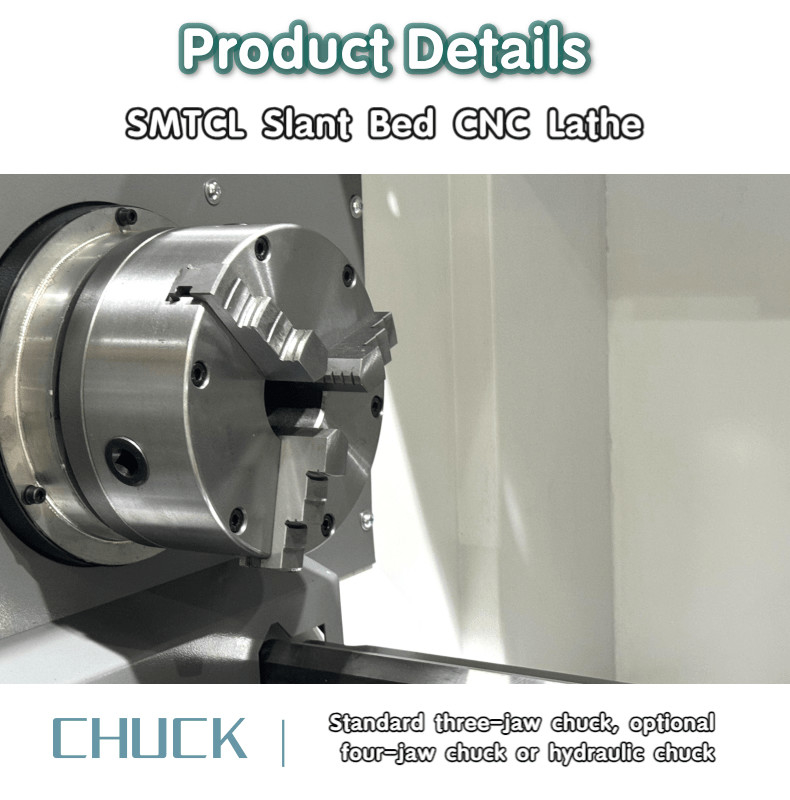

Διάμετρος τυπικού τσοκ
|
ίντσα
|
8
|
|
|
|
Μέγιστη ταχύτητα ατράκτου
|
r/min
|
4500
|
Με την επιφύλαξη περιορισμών τσοκ και εξαρτημάτων
|
|
|
Ονομαστική ροπή ατράκτου
|
Nm
|
136(769r/min)
|
|
|
|
Μέγιστη ροπή ατράκτου
|
Nm
|
245(576r/min)
|
|
|
|
Ισχύς εξόδου κύριου κινητήρα συνεχής / 30 λεπτά
|
kW
|
11/15
|
Μηχανική άτρακτος
|
|
|
Δύο άξονες
|
Γρήγορη διαδρομή άξονα X/Z
|
m/min
|
30
|
|
|
Διαδρομή άξονα X
|
mm
|
200 |
|
|
|
Διαδρομή άξονα Z
|
mm
|
1050 |
|
|
|

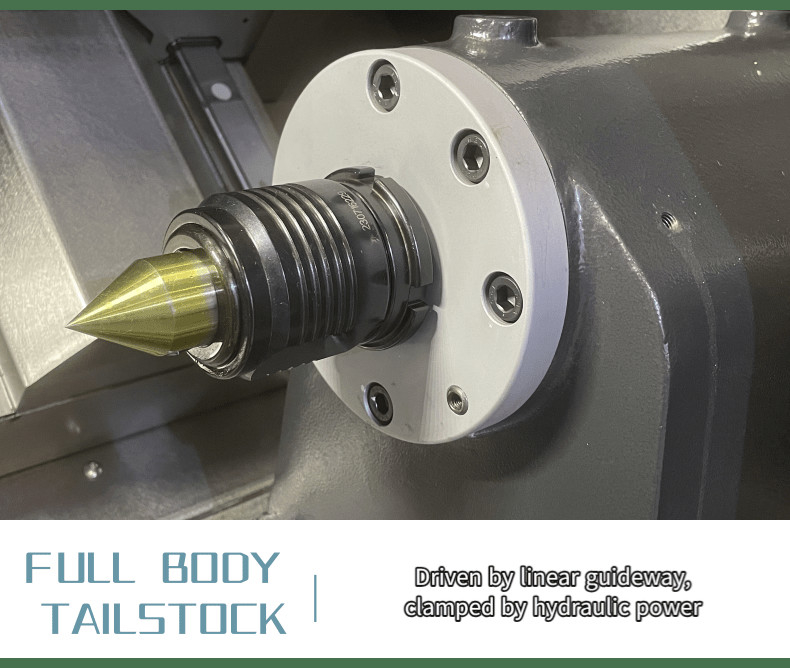

Ουραίο τμήμα
|
Διαδρομή ουραίου τμήματος
|
mm
|
950 |
|
|
Κωνικότητα μύτης ουραίου τμήματος
|
Morse
|
MT-5
|
|
|
|

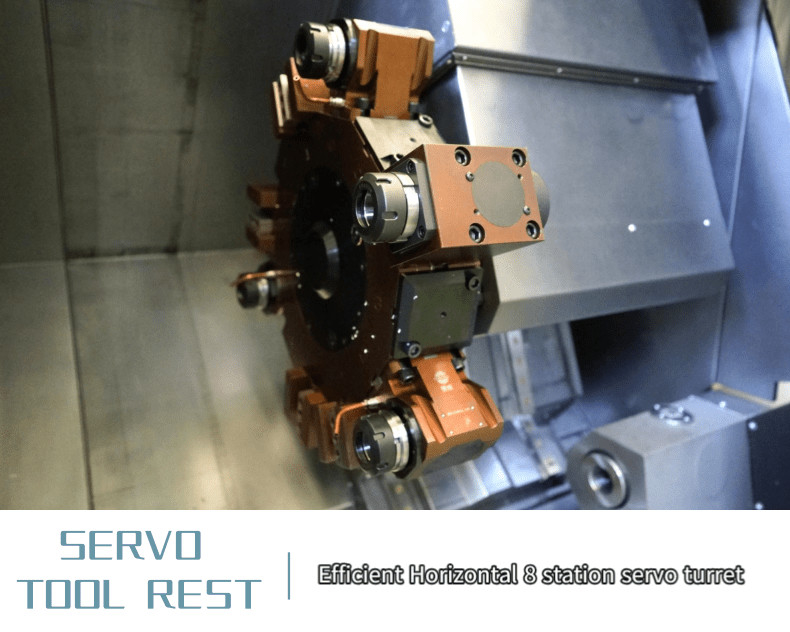

Πύργος
|
Μορφή πύργου
|
|
Οριζόντιος σερβο πύργος 8 θέσεων
|
|
|
Κεντρικό ύψος πύργου
|
mm
|
80 |
|
|
|
Επαναλαμβανόμενη ακρίβεια τοποθέτησης περιστροφής πύργου
|
Δευτ.
|
±1.6
|
|
|
|
Εάν ο κόφτης μπορεί να επιλεγεί κοντά
|
|
ναι
|
|
|
|
Άλλο
|
Απόσταση από το κέντρο του ατράκτου έως το κάτω μέρος της κλίνης
|
mm
|
1015
|
|
|
Καθαρό βάρος μηχανήματος
|
kg
|
4750
|
|
|
|
Συνολική χωρητικότητα παροχής ρεύματος
|
kVA
|
27
|
|
|
|
Συνολικές διαστάσεις (Μήκος X πλάτος X ύψος)
|
mm
|
3620×1890×1900
|
Συνολική διάσταση
|
|
Βιομηχανική εφαρμογή:
Η Υπηρεσία Μας:
1. Συναρμολόγηση και αποσφαλμάτωση πριν από την παράδοση
2. Απάντηση εντός 24 ωρών και προχώρηση στην αντιμετώπιση του προβλήματος.
3. 1 έτος δωρεάν υπηρεσία επισκευής (μόνο μη ανθρώπινη ζημιά).
4. Παρέχεται συνολική λύση αποθήκευσης
◆ 30 χρόνια + ιστορία Ε&Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση στον μηχανισμό σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, χαμηλού κόστους συντήρηση, δεν επηρεάζει την παραγωγή
Συχνές ερωτήσεις:
Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;
ξεκινώντας από την ημερομηνία της φορτωτικής του μηχανήματος.
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός; Υπηρεσία one-to-one
Μετά την πώληση: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
