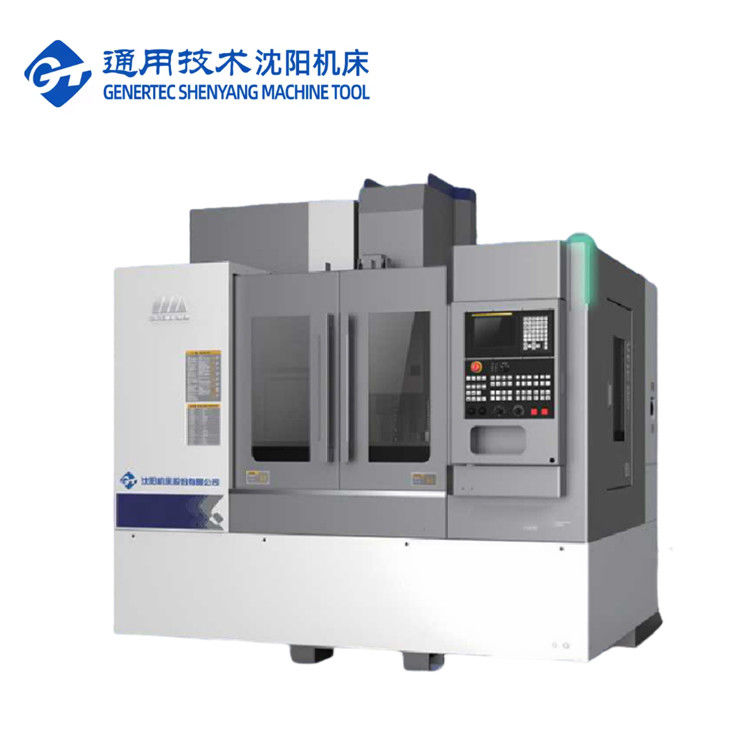

SMTCL 10000rpm FANUC 3 άξονα κατακόρυφο κέντρο επεξεργασίας VMC850Q 4 άξονα CNC φρεναρίστη με περιστροφική πλάκα

Επωνυμία Μάρκας: SMTCL
Αριθμός μοντέλου: Δελτίο ΕΚΑΧ αριθ.
Τόπος καταγωγής: Κίνα
Πιστοποίηση: CE ISO
Ελάχιστη ποσότητα παραγγελίας: 1 σύνολο
Δυνατότητα Προμήθειας: 50 σύνολα το μήνα

Λεπτομέρειες για το προϊόν


Μάρκα: SMTCL τύπος: VMC850Q VMC1000Q VMC1100Q
Όνομα προϊόντος: Κάθετο επεξεργαμένος στη μηχανή κέντρο Μέγεθος τραπεζιού (L × W): 1000×500mm
Μέγιστο φορτίο στο τραπέζι: 600 κιλά Ταξίδι με άξονα Χ: 850 χλστ
Ταξίδι στον άξονα Υ: 500 χλστ Διαδρομή άξονα Z: 540 χλστ
Α.Τ.Κ.: 24 ATC με ρομποτικό χέρι
Επισημαίνω

3 κάθετο επεξεργαμένος στη μηχανή κέντρο άξονα

,

Επικαιροποιημένα συστήματα

,

cnc 4 άξονα κάθετο επεξεργαμένος στη μηχανή κέντρο

Περιγραφή του προϊόντος

SMTCL 10000rpm FANUC 3 άξονα κατακόρυφο κέντρο επεξεργασίας VMC850Q 4 άξονα CNC φρεναρίστη με περιστροφική πλάκα

Περιγραφή προϊόντος:

SMTCL VMC850Q 3 Axis Vertical Machining CNC Μηχανή φρέζας 4 Axis CNC Vertical Machining Center
Αυτό το κέντρο κατακόρυφης μηχανικής κατεργασίας νέας γενιάς VMC850Q υιοθετεί κάθετη διάταξη πλαισίου, δομή σταυρωτής ολίσθησης, άκαμπτη στήλη ρέγγας, ανεστραμμένο τραπεζοειδές κιβώτιο ατράκτου, χαμηλό κέντρο βάρους, υψηλό άκαμπτο κρεβάτι, ράγα οδήγησης κυλίνδρων τριών αξόνων, για να εξασφαλίσει τη μηχανή καλή ακρίβεια λειτουργίας, υψηλή αντοχή και εξαιρετική σταθερότητα ακριβείας. Η δομή του μηχανήματος είναι απλή και συμπαγής, η επιφάνεια δαπέδου είναι μικρή, ευνοεί τη συναρμολόγηση της αυτόματης γραμμής. Μπορεί να είναι επιφάνεια φρεζαρίσματος, διάτρηση, διάνοιξη, εξομάλυνση, 2D και 3D επεξεργασία επιφάνειας, τρύπημα και άλλες διαδικασίες ενσωμάτωσης μηχανικής κατεργασίας υψηλής ακρίβειας. Απλή λειτουργία, υψηλή ταχύτητα και υψηλή απόδοση, έξυπνη και σταθερή.
Χαρακτηριστικά προϊόντος:

1, Σχέδιο υψηλής ακαμψίας και υψηλής σταθερότητας

* Ενσωματωμένο κρεβάτι χύτευσης υψηλής αντοχής

* Οδηγός κυλίνδρου P-class τριών αξόνων

* Στήλη ψαροκόκαλου μακρού ανοίγματος

2, καλή ακρίβεια και διατήρηση της ακρίβειας
* C3 προερχόμενη μολύβδινη βίδα
* Τεχνολογία θερμικής συμμετρίας
* Τεχνολογία αντιστάθμισης σφαλμάτων
3, Ασφάλεια, προστασία του περιβάλλοντος, αποτελεσματική παραγωγικότητα
* Γρήγορη αλλαγή τριών αξόνων 48m/min
* Άμεσος άξονας 12000 RPM
* Διπλός σπειροειδής εξολκέας τσιπς κρεβατιού
Λεπτομέρειες προϊόντος:
Χαρακτηριστικό 1: Σταθερό και αξιόπιστο - Ολοκληρωμένες δοκιμές, σταθερή απόδοση μέσω συγκριτικών δοκιμών
7 σετ εξοπλισμού δοκιμών απόδοσης παρτίδας, 7 σετ εξοπλισμού δοκιμών κοπής
22 στοιχεία δοκιμής απόδοσης και 25 δοκιμές κοπής ανά εξοπλισμό

SMTCL 10000rpm FANUC 3 άξονα κατακόρυφο κέντρο επεξεργασίας VMC850Q 4 άξονα CNC φρεναρίστη με περιστροφική πλάκα

Αξιολόγηση από τρίτους: Κορυφαίο επίπεδο απόδοσης

SMTCL 10000rpm FANUC 3 άξονα κατακόρυφο κέντρο επεξεργασίας VMC850Q 4 άξονα CNC φρεναρίστη με περιστροφική πλάκα

Χαρακτηριστικό 2: Ικανότητα κατεργασίας υψηλής ποιότητας - Τεχνολογία ελέγχου σημαδιών άρθρωσης εργαλείων υψηλής ακρίβειας. φινίρισμα υψηλής επιφάνειας, τραχύτητα Ra 0,8 μm
Όνομα ανταλλακτικού: Δοκιμαστικό σήμανση άρθρωσης εργαλείου
Βιομηχανία: Οχήματα νέας ενέργειας, ρομποτική. υλικό (AL6061)
Διαστάσεις εξαρτήματος: 200×150×20mm
Δυσκολίες διαδικασίας:
* Σημάδια αρμών εργαλείου σε μέρος της επιφάνειας
* Δοκιμάζει τη σταθερότητα του άξονα της μηχανής και της μηχανικής κατεργασίας
* Απαιτήσεις ποιότητας επιφάνειας

SMTCL 10000rpm FANUC 3 άξονα κατακόρυφο κέντρο επεξεργασίας VMC850Q 4 άξονα CNC φρεναρίστη με περιστροφική πλάκα

Χαρακτηριστικό 3: Δυνατότητα μηχανικής κατεργασίας εξαιρετικά μικροσκοπικής ακρίβειας - Υψηλή σταθερότητα, κατεργασία με λεπτή βελόνα φ0,08 mm
Όνομα ανταλλακτικού: Μηχανική χάραξης D0,2 mm
Βιομηχανία: Ημιαγωγοί, ιατρικοί, κ.λπ. Υλικό: AL7075
Διαστάσεις εξαρτήματος: φ40×30mm
Δυσκολίες διαδικασίας:
* Ασθενής ακαμψία της θέσης κατεργασίας, επιρρεπής σε παραμόρφωση
* Δοκιμάζει τον έλεγχο και τη σταθερότητα τροφοδοσίας εργαλειομηχανών
* Ακριβής έλεγχος της εξάντλησης του εργαλείου και της ρύθμισης του εργαλείου
* Τεχνολογία αφαίρεσης επιφανειακών γρεζιών

SMTCL 10000rpm FANUC 3 άξονα κατακόρυφο κέντρο επεξεργασίας VMC850Q 4 άξονα CNC φρεναρίστη με περιστροφική πλάκα

SMTCL 10000rpm FANUC 3 άξονα κατακόρυφο κέντρο επεξεργασίας VMC850Q 4 άξονα CNC φρεναρίστη με περιστροφική πλάκα


Παράμετροι προϊόντος:

Είδος
Μονάδα
VMC850Q
VMC1000Q
VMC1100Q
Ικανότητα
Ταξίδι με άξονα Χ
mm
850
1000
1100
Ταξίδι στον άξονα Υ
mm
500
500
620
Διαδρομή άξονα Z
mm
540
540
600
Μύτη ατράκτου στην επιφάνεια του τραπεζιού
mm
120-660
120-660
120-720
Μύτη ατράκτου σε επιφάνεια στήλης
mm
640
640
743
Τράπεζα εργασίας
Μέγεθος τραπεζιού (Μ×Π)
mm
1000×500
1200×500
1300×610
Μέγιστο φορτίο στο τραπέζι
κιλά
600
600
1000
Μέγεθος θυρίδας T
mm
18×5
18×5
18×5
Ατρακτος
Ταχύτητα ατράκτου
σ.α.λ
10000
10000
10000
Κώνος ατράκτου / στέλεχος ατράκτου
mm
7/24 κωνικό
7/24 κωνικό
7/24 κωνικό
BT40
BT40
BT40
Μοτέρ ατράκτου
kw
7,5/11
7,5/11
15/11
Μέγιστη ροπή εξόδου
Nm
35,8/70
35,8/70
52,5/95,5
Τύπος κίνησης ατράκτου

Σύγχρονη οδοντωτή ζώνη
Εργαλεία
Μοντέλο βάσης εργαλείων

MAS 403 BT40
Τραβήξτε μοντέλο καρφιού

MAS 403 P40T-I
Ρυθμός τροφοδοσίας
X,Y,Z ταχεία διέλευση
m/min
48/48/48
Ισχύς κινητήρα 3 αξόνων (X/Y/Z)
kW
1,8/1,8/3
1,8/1,8/3
3/3/3
Ροπή μοτέρ 3 αξόνων (Χ/Υ/Ζ)
N·m
11/11/20
11/11/20
20/20/20
Μέγιστος ρυθμός κοπής τροφοδοσίας
mm/min
1-20000
ATC
Τύπος
pc
ATC με βραχίονα ρομπότ
Τρόπος

Πλησιέστερη επιλογή εργαλείου σε αμφίδρομη κατεύθυνση
Ικανότητα
τεμ
24
Μέγιστο μήκος εργαλείου
mm
300
Μέγιστο βάρος εργαλείου
κιλά
7
Max too disk dia.-Full
mm
80
Max too disk dia.-Παράκειται
mm
150
Χρόνος αλλαγής εργαλείου (TT)
δευτ
2.5
Το ύψος μεταξύ τραπεζιού και εδάφους
mm
900
900
950
Άλλοι
Συνολικές διαστάσεις
(Μ×ΠxΥ)
mm
2400×2975×2840
(Εξαιρείται ο μεταφορέας τσιπ)
2700×2975×2840
(Εξαιρείται ο μεταφορέας τσιπ)
2940×3450×3050
(Εξαιρείται ο μεταφορέας τσιπ)
Καθαρό βάρος μηχανής
κιλά
5100
5400
6200
Συνολική απαίτηση ισχύος
KVA
18

18
25
Τυπική διαμόρφωση:

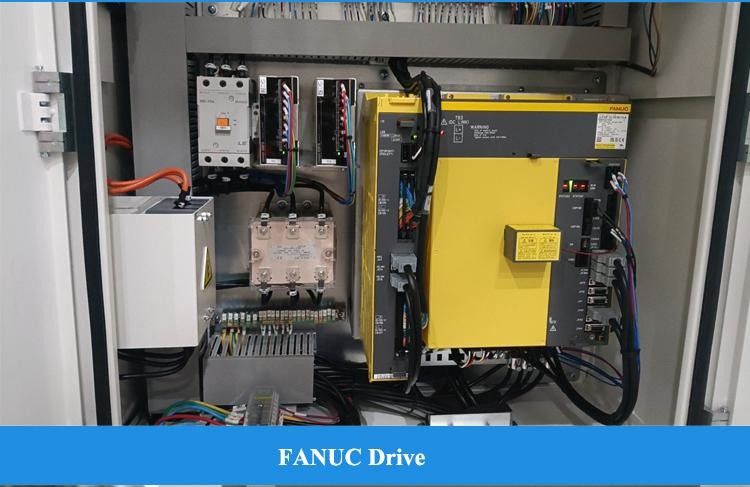

1. Σύστημα ελέγχου FANUC OI-MF TYPE(5)β
2. Άξονας 10000 RPM, συνδεδεμένος ιμάντας
3. 24 γεμιστήρας εργαλείων χειριστή δίσκου
4. Δεξαμενή νερού + τσιπ έκπλυσης κρεβατιού
5. Πιστόλι καθαρού αέρα, φως εργασίας, προειδοποιητικό φως
Επιλεκτική διαμόρφωση:
1. Σύστημα Fanuc Oi-MF TAPE(l)β
2. Σύστημα Fanuc Oi-MF TAPE(l)α
3. Σύστημα CNC Siemen 828D
4. Απευθείας σύνδεση 12000 RPM μηχανικός άξονας
5. 16000 RPM, 24000 μηχανοκίνητος άξονας
6. Πικάπ 4ου άξονα
7. Ψύξη μέσα σε 2MPa, 3MPa,5MPa,7MPa
8. Διαχωριστής λαδιού-νερού
9. Αφαίρεση τσιπς αλυσίδας
10. Πιστόλι καθαρού νερού
11. Επιθεώρηση εργαλείου και τεμαχίου εργασίας
12. Αυτόματη πόρτα
13. Κλειδαριά πόρτας ασφαλείας
14.Ηλεκτρικό ντουλάπι και κλιματισμός

Η Υπηρεσία ΜΑΣ:

Βεβαιωθείτε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Όλα τα μέρη πρέπει να επιθεωρηθούν
2. Πάνω από 100 έλεγχος διαδικασίας παραγωγής
3. Πάνω από 200 είδη επιθεώρησης
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. Δοκιμαστική εκτέλεση 72 ωρών πριν από την παράδοση

Γιατί να μας επιλέξετε:
◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται
◆ 30 χρόνια + ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα τροφοδοσίας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή του σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, συντήρηση χαμηλού κόστους, δεν επηρεάζει την παραγωγή
Σχετικά με εμάς:

SMTCL 10000rpm FANUC 3 άξονα κατακόρυφο κέντρο επεξεργασίας VMC850Q 4 άξονα CNC φρεναρίστη με περιστροφική πλάκα

Καλώς ήρθατε να μας επισκεφτείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε στον τόρνο CNC, στο κέντρο κάθετης κατεργασίας, στο κέντρο οριζόντιας κατεργασίας, στο κέντρο μηχανικής κατεργασίας σκελετών, στο κέντρο μηχανικής κατεργασίας πέντε αξόνων, στο κέντρο φρεζαρίσματος και σε διάφορους άλλους εξοπλισμούς CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών. Ο πρώτος τόρνος, η μηχανή διάτρησης και η μηχανή γεώτρησης γεννήθηκαν όλα εδώ. Υπήρξαν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και η μεγαλύτερη κατασκευή εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αερομεταφορές, νέα ενέργεια, μηχανήματα κατασκευών, πλοία, βαλβίδες αντλιών, ρουλεμάν, ηλεκτρονικά 3C, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε στις εργαλειομηχανές κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:
SMTCL 10000rpm FANUC 3 άξονα κατακόρυφο κέντρο επεξεργασίας VMC850Q 4 άξονα CNC φρεναρίστη με περιστροφική πλάκα

FAQ:

Q1. Είστε εμπορική ή κατασκευαστική εταιρεία;

Είμαστε μια κατασκευαστική εταιρεία.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Εξειδικευθήκαμε σε όλα τα είδη μηχανημάτων, όπως Τόρνος CNC, Μηχανή Φρέζας CNC, Κέντρο Κατακόρυφης Μηχανικής, Συμβατικός Τόρνος, Μηχανή διάτρησης, Μηχανή ακτινωτής διάτρησης και ούτω καθεξής.
Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχανή ειδικού σκοπού);
Ναι, παρέχουμε λύσεις Smart CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.
Ε4: Ποιοι είναι οι όροι εγγύησής σας;
Θα παρέχουμε αντικατάσταση για ανταλλακτικά που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
ξεκινώντας από την ημερομηνία φορτωτικής του μηχανήματος.
Q5. Ποιες είναι οι υπηρεσίες;
Pr-sales: Εξατομικευμένες λύσεις, σχεδιασμός και σχεδιασμός· Υπηρεσία ένας προς έναν
Μετά την πώληση: 7 ημέρες 24 ώρες on-line υπηρεσία, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με σύστημα λογισμικού πελατών
Ε6: Γιατί να επιλέξετε την εταιρεία σας;
Προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση της όλης παραγωγικής διαδικασίας είναι
πραγματοποιείται μεταξύ εργοστασίων με πλήρη αλυσίδα παραγωγής που αποτελεί την πιο αξιόπιστη εγγύησή σας.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;
Μπορούμε να παρέχουμε αυτού του είδους την υπηρεσία. Όταν τα μηχανήματα φτάσουν στο χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε έγκαιρα μηχανολόγους και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφέρονται και να παρατίθενται στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν πάει στο εξωτερικό.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πίστωση εν όψει
