Τόπος καταγωγής:
Κίνα
Μάρκα:
SMTCL
Πιστοποίηση:
CE ISO
Αριθμό μοντέλου:
Δελτίο ΕΚΑΧ αριθ.
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Περιγραφή του προϊόντος:
1,Υψηλή ακαμψία και υψηλή σταθερότητα σχεδιασμού
* Ανώτατη αντοχή ολοκληρωμένο χύτευμα κρεβάτι

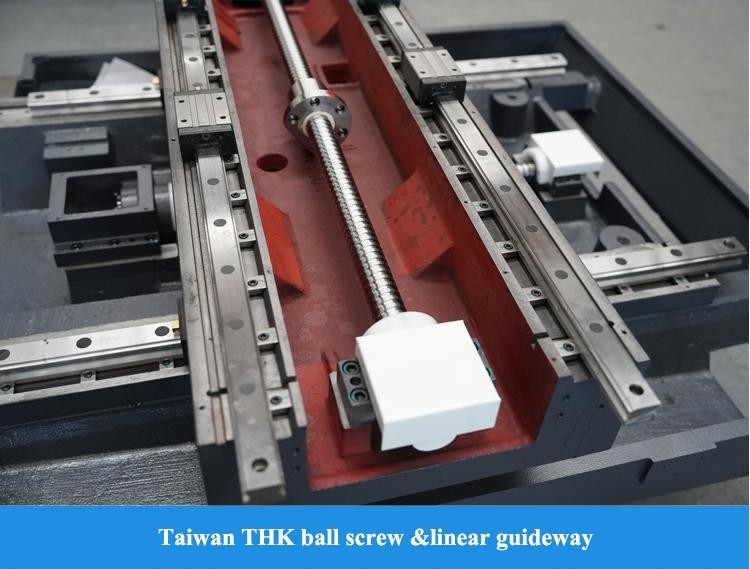

* Τριάξονας οδηγός κυλίνδρων κλάσης P
* Στήλη με μακρύ μήκος
Παράμετροι προϊόντος:
|
Άρθρο
|
Μονάδα
|
VMC850Q
|
Δελτίο ΕΚΑΧ αριθ.
|
Διάταξη VMC1100Q
|
|
|
Δυναμικότητα
|
Ταξιδεύσεις στον άξονα Χ
|
χμ
|
850
|
1000
|
1100
|
|
Ταξιδεύσεις στον άξονα Y
|
χμ
|
500
|
500
|
620
|
|
|
Ταξιδεύσεις στον άξονα Z
|
χμ
|
540
|
540
|
600
|
|
|
Η μύτη του σπινέλου προς την επιφάνεια του τραπεζιού
|
χμ
|
120 έως 660
|
120 έως 660
|
120-720
|
|
|
Η μύτη του σπινέλου προς την επιφάνεια της στήλης
|
χμ
|
640
|
640
|
743
|
|
|
Εργασιακό τραπέζι
|
Μέγεθος τραπεζιού (L × W)
|
χμ
|
1000 × 500
|
1200×500
|
1300×610
|
|
Μέγιστο φορτίο στο τραπέζι
|
χιλιόγραμμο
|
600
|
600
|
1000
|
|
|
Μέγεθος T-slot
|
χμ
|
18×5
|
18×5
|
18×5
|
|
|
Στρίψιμο
|
Ταχύτητα σπινδέλου
|
στροφές
|
10000
|
10000
|
10000
|
|
Στρίβας σπινθήρα/στάβλος σπινθήρα
|
χμ
|
7/24 σύμβολο
|
7/24 σύμβολο
|
7/24 σύμβολο
|
|
|
BT2ορισμός
|
BT2ορισμός
|
BT2ορισμός
|
|||
|
Μηχανή σπινδέλου
|
kw
|
7.5/11
|
7.5/11
|
Ασφάλεια, 1/15
|
|
|
Μέγιστη ροπή εξόδου
|
Ε.μ.
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Τύπος τροφοδοσίας σπινθήρα
|
|
Σύγχρονη ζώνη οδοντικών
|
|||
|
Εργαλεία
|
Μοντέλο φορέα εργαλείου
|
|
ΜΑΣ 403 BT40
|
||
|
Πρότυπο πριονιστή
|
|
MAS 403 P40T-I
|
|||
|
Ποσοστό τροφοδοσίας
|
Χ, Υ, Ζ ταχεία διαδρομή
|
m/min
|
48/48/48
|
||
|
Δύναμη κινητήρα 3 αξόνων ((X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 άξονες στροφή στροφής (X/Y/Z)
|
Αριθμός
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Μέγιστη ταχύτητα τροφοδοσίας κοπής
|
mm/min
|
1-20000
|
|||
|
Α.Τ.Κ.
|
Τύπος
|
pc
|
Αεροπορικό έλεγχο με ρομποτικό χέρι
|
||
|
Τρόπος
|
|
Επιλογή του πλησιέστερου εργαλείου σε αμφίδρομη κατεύθυνση
|
|||
|
Δυναμικότητα
|
Ατομικές μονάδες
|
24
|
|||
|
Μέγιστο μήκος εργαλείου
|
χμ
|
300
|
|||
|
Μέγιστο βάρος εργαλείου
|
χιλιόγραμμο
|
7
|
|||
|
Μαξ πάρα πολύ δίσκο.
|
χμ
|
80
|
|||
|
Μαξ πάρα πολύ δίσκο διάγραμμα.
|
χμ
|
150
|
|||
|
Χρόνος αλλαγής εργαλείου (Τ-Τ)
|
δευτερεύον
|
2.5
|
|||
|
Το ύψος μεταξύ τραπεζιού και εδάφους
|
χμ
|
900
|
900
|
950
|
|
|
Άλλα
|
Συνολικές διαστάσεις
(L × WxH)
|
χμ
|
2400 × 2975 × 2840
(Εξαιρούνται οι μεταφορείς τσιπ)
|
2700 × 2975 × 2840
(Εξαιρούνται οι μεταφορείς τσιπ)
|
2940 × 3450 × 3050
(Εξαιρούνται οι μεταφορείς τσιπ)
|
|
Καθαρό βάρος της μηχανής
|
χιλιόγραμμο
|
5100
|
5400
|
6200
|
|
|
Συνολική απαίτηση ισχύος
|
KVA
|
18
|
18
|
25
|
|
|
Τυπική διαμόρφωση:

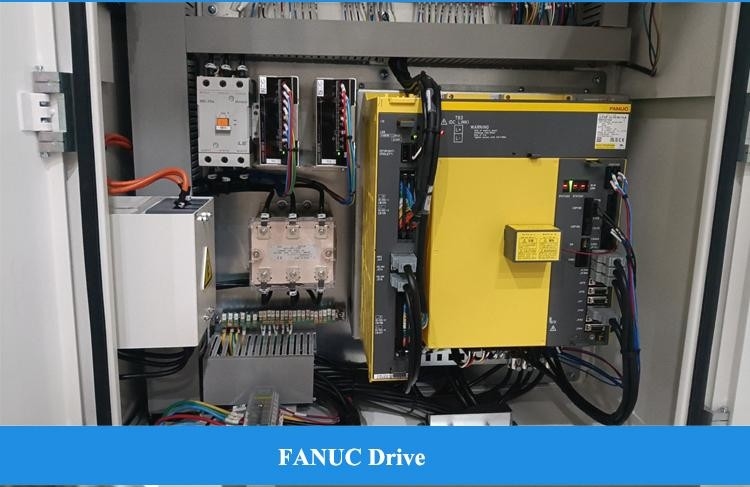

1. FANUC OI-MF TYPE (5) β σύστημα ελέγχου
2. 10000 σπινδύλα RPM, ζώνη συνδεδεμένη 3. 24 περιοδικό εργαλείων χειριστή δίσκου 4. Τάγμα νερού + τσιπ για το λούσιμο του κρεβατιού 5Καθαρό πυροβόλο, λειτουργικό φως, προειδοποιητικό φως |
Επιλεκτική διαμόρφωση:
1. FANUC Oi-MF TAPE (1) β σύστημα
2. σύστημα FANUC Oi-MF TAPE 3Σύστημα CNC Siemens 828D 4. άμεση σύνδεση 12000 RPM μηχανικό σπινθήρα 5. 16000 στροφές ανά λεπτό, 24000 μηχανοκίνητο σπινθήρα 6. Γύρισμα 4ου άξονα 7. ψύξη εντός 2MPa, 3MPa, 5MPa, 7MPa 8Διαχωριστής λάδι-νερού 9. Απομακρυντή αλυσίδας 10Καθαρό όπλο νερού. 11- Επιθεώρηση εργαλείων και εργασιακών μερών 12Αυτόματη πόρτα. 13Ασφαλιστική κλειδαριά. 14Ηλεκτρικό ντουλάπι και κλιματισμός |
||||
Η Υπηρεσία μας:
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
