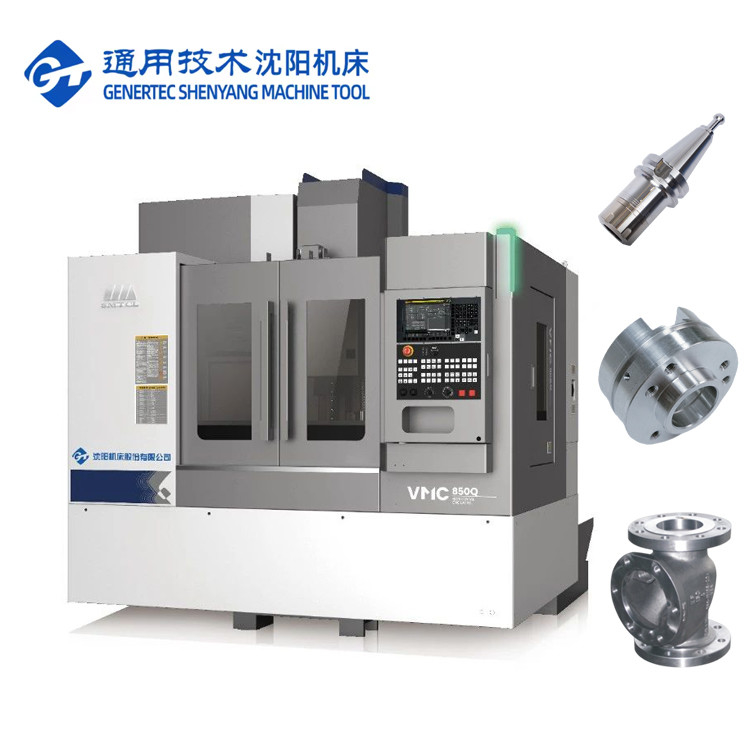

SMTCL 4 άξονες CNC Milling Machine VMC1000Q Υψηλής ακρίβειας Αλουμινίου Σύνθεσης Επεξεργασία κατακόρυφο κέντρο επεξεργασίας
Λεπτομέρειες για το προϊόν
| Μάρκα: | Επικαιροποίηση | Τύπος: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Όνομα προϊόντος: | Κάθετο επεξεργαμένος στη μηχανή κέντρο | Μέγεθος τραπεζιού (L × W): | 1200×500 |
| Μέγιστο φορτίο στο τραπέζι: | 600 κιλά | X Axis Travel: | 1000mm |
| Ταξίδια του άξονα: | 500mm | Z axis travel: | 540 χιλιοστά |
| Α.Τ.Κ.: | 24 ATC με ρομποτικό χέρι | ||
| Επισημαίνω |
Μηχανή αλουμινίου,Μεταλλουργός CNC υψηλής ακρίβειας,Μηχανή αφαίρεσης CNC 5 άξων |
||
Περιγραφή του προϊόντος
Περιγραφή προϊόντος:
Το VMC1100Q Vertical Machining Center, μέσω του επαγγελματικού λογισμικού σχεδιασμού και ανάλυσης για επιστημονική και λογική ανάλυση και βελτιστοποίηση, καθώς και προηγμένη τεχνολογία κατασκευής και δοκιμών για επαλήθευση και βελτίωση, με καλή απόδοση κοπής.
Το εργαλείο μηχανής είναι κατάλληλο για γενικά μηχανήματα, αυτοκινητοβιομηχανίες και άλλες βιομηχανίες, μπορεί να καλύψει τις ανάγκες των διαφόρων τμημάτων γεώτρησης και επεξεργασίας φρεζαρίσματος, για να παρέχει στους πελάτες την καλύτερη εμπειρία επεξεργασίας.
1, υψηλή ακαμψία και σχεδιασμός υψηλής σταθερότητας
* Υψηλής αντοχής ενσωματωμένο κρεβάτι χύτευσης

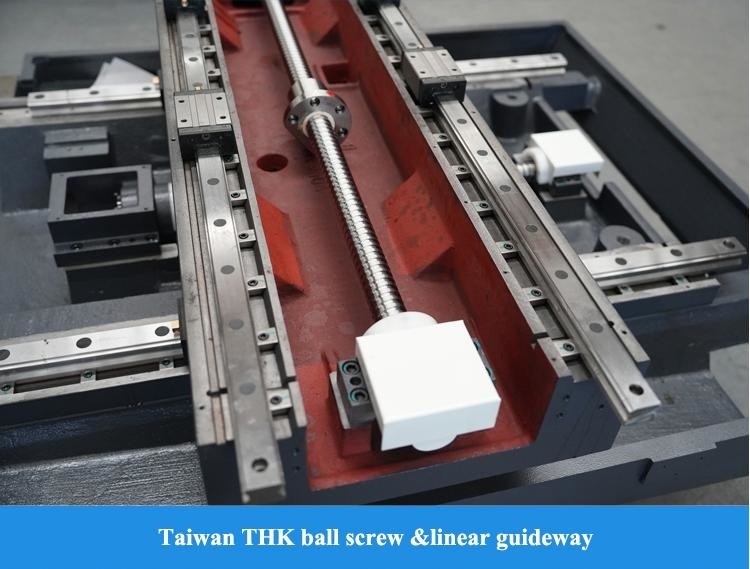

* Οδηγός κυλίνδρων τριών αξόνων P-Class
* Στήλη μεγάλου μήκους
Παράριοι προϊόντων:
|
Είδος
|
Μονάδα
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Ικανότητα
|
X Axis Travel
|
mm
|
850
|
1000
|
1100
|
|
Ταξίδια του άξονα
|
mm
|
500
|
500
|
620
|
|
|
Z axis travel
|
mm
|
540
|
540
|
600
|
|
|
Μύτη άξονα στην επιφάνεια του τραπεζιού
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Μύτη άξονα στην επιφάνεια της στήλης
|
mm
|
640
|
640
|
743
|
|
|
Τράπεζα εργασίας
|
Μέγεθος πίνακα (L × W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300 × 610
|
|
Μέγιστο φορτίο στον πίνακα
|
κιλά
|
600
|
600
|
1000
|
|
|
Μέγεθος t-slot
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Ατρακτος
|
Ταχύτητα ατράκτου
|
στροφές
|
10000
|
10000
|
10000
|
|
Στερειά άξονα/άτρακτο
|
mm
|
7/24 κωνικό
|
7/24 κωνικό
|
7/24 κωνικό
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Κινητήρας ατράκτου
|
kW
|
7.5/11
|
7.5/11
|
11/15
|
|
|
Μέγιστη ροπή εξόδου
|
Nm
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Τύπος κίνησης ατράκτου
|
|
Σύγχρονη ζώνη δοντιών
|
|||
|
Εργαλεία
|
Μοντέλο κατόχου εργαλείων
|
|
MAS 403 BT40
|
||
|
Τραβήξτε το μοντέλο STUD
|
|
MAS 403 P40T-I
|
|||
|
Ρυθμός τροφοδοσίας
|
X, Y, Z Rapid Traverse
|
m/min
|
48/48/48
|
||
|
3 άξονες μοτέρ (x/y/z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 άξονες ροπή (x/y/z)
|
N · m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Μέγιστος ρυθμός τροφοδοσίας κοπής
|
mm/min
|
1-20000
|
|||
|
ATC
|
Τύπος
|
καλαθοσφαίνω
|
ATC με βραχίονα ρομπότ
|
||
|
Τρόπος
|
|
Πλησιέστερη επιλογή εργαλείων σε διορισμό
|
|||
|
Ικανότητα
|
Υπολογιστές
|
24
|
|||
|
Μέγιστο μήκος εργαλείου
|
mm
|
300
|
|||
|
Μέγιστο βάρος εργαλείων
|
κιλά
|
7
|
|||
|
Max πολύ δίσκος dia.-full
|
mm
|
80
|
|||
|
Max πάρα πολύ δίσκο dia.-adjacent
|
mm
|
150
|
|||
|
Χρόνος αλλαγής εργαλείου (TT)
|
δευτερόλεπτο
|
2.5
|
|||
|
Το ύψος μεταξύ του τραπεζιού και του εδάφους
|
mm
|
900
|
900
|
950
|
|
|
Άλλοι
|
Συνολικές διαστάσεις
(L × WXH)
|
mm
|
2400 × 2975 × 2840
(Αποκλείστε τον μεταφορέα τσιπ)
|
2700 × 2975 × 2840
(Αποκλείστε τον μεταφορέα τσιπ)
|
2940 × 3450 × 3050
(Αποκλείστε τον μεταφορέα τσιπ)
|
|
Καθαρές μηχανές βάρους
|
κιλά
|
5100
|
5400
|
6200
|
|
|
Συνολική απαίτηση ενέργειας
|
KVa
|
18
|
18
|
25
|
|
|
Τυπική διαμόρφωση:
1. Σύστημα ελέγχου Fanuc OI-MF (5) β ελέγχου

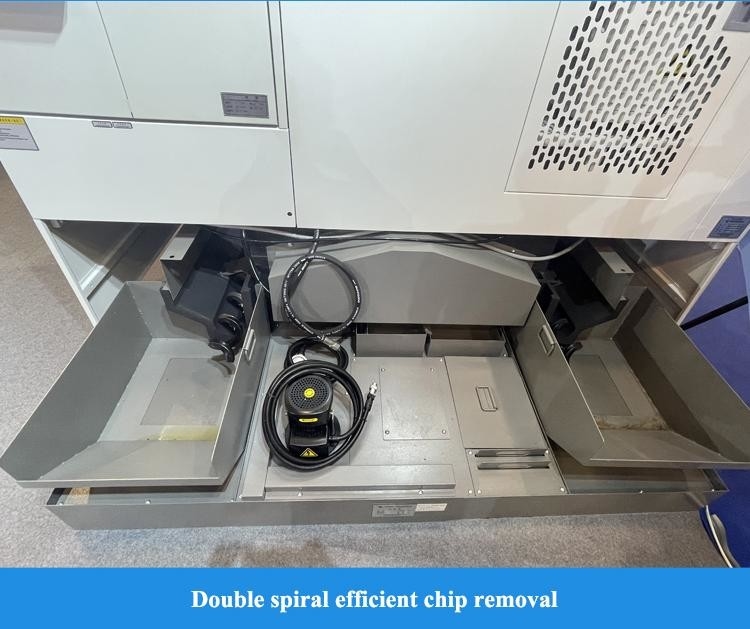

2. 10000 rpm άξονας, συνδεδεμένος ιμάντας 3. 4. Δεξαμενή νερού + τσιπ έκπλυσης κρεβατιού 5. Καθαρίστε το όπλο, το φως εργασίας, το προειδοποιητικό φως |
Επιλεκτική διαμόρφωση:
1. Fanuc OI-MF Tape (L) β συστήματος
2. Fanuc OI-MF Tape (L) α σύστημα 3. Siemens 828d CNC System 4. Άμεση σύνδεση 12000 RPM Μηχανικός άξονας 5. 16000 σ.α.λ., 24000 μηχανοκίνητος άξονας 6. 4ος Άξονας 7. Ψύξη μέσα σε 2MPa, 3MPa, 5MPa, 7MPa 8. Διαχωριστής πετρελαίου-νερού 9. 10. 11. Επιθεώρηση εργαλείων και τεμαχίων εργασίας 12. Αυτόματη πόρτα 13. Κλείδωμα πόρτας ασφαλείας 14. Ηλεκτρικό υπουργικό συμβούλιο και κλιματισμός |
||||
Η υπηρεσία μας:
Βεβαιωθείτε ότι έχετε λάβει μηχανή υψηλής ποιότητας
1. Κάθε μέρη πρέπει να επιθεωρηθούν
2. Πάνω από 100 έλεγχο διαδικασίας παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Επεξεργασία δείγματος κάθε μηχανήματος
5. 72 ώρες δοκιμή πριν από την παράδοση
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με ερευνητική και χωρητικότητα
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργές πωλήσεις και μηχανικοί για άμεσες υπηρεσίες (24 ώρες σε απευθείας σύνδεση)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Αρχή σχεδιασμού δομής μας: Εύκολη συντήρηση & εγκατάσταση, συντήρηση χαμηλού κόστους, δεν επηρεάζει την παραγωγή
Συχνές ερωτήσεις:
Ε1. Είστε εμπορική εταιρεία ή εταιρεία κατασκευής;
Ξεκινώντας από την ημερομηνία φορτωτικής της μηχανής.
PR-Sales: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός;
After Sales: 7 ημέρες 24 ώρες on line υπηρεσία, απομακρυσμένη καθοδήγηση της εγκατάστασης, σύνδεση με σύστημα λογισμικού πελατών
που πραγματοποιείται μεταξύ φυτών με πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύηση σας.
