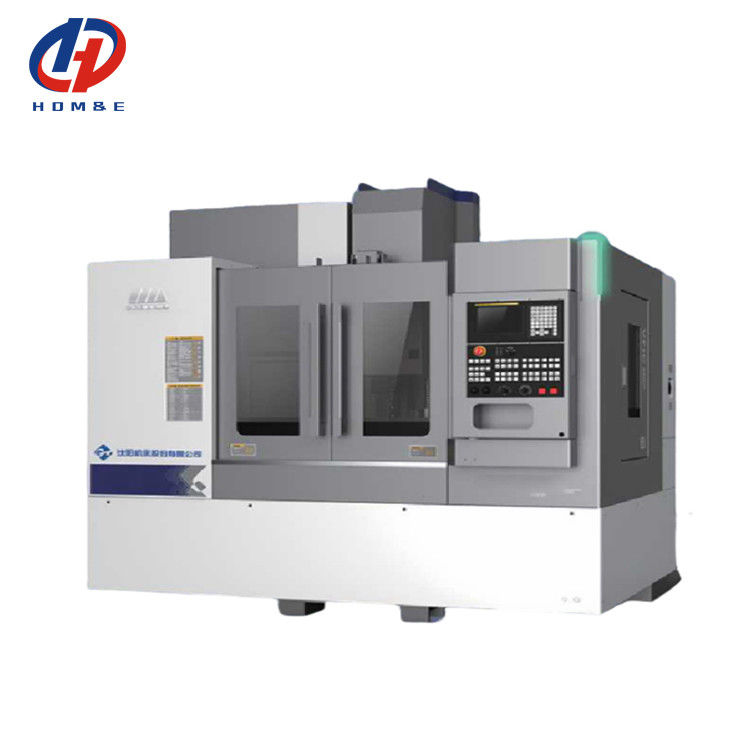

Επικεφαλής μηχανή ακατέργασης αλουμινίου
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | τύπος: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Όνομα προϊόντος: | Κάθετο επεξεργαμένος στη μηχανή κέντρο | Μέγεθος τραπεζιού (L × W): | 1000 × 500 |
| Μέγιστο φορτίο στο τραπέζι: | 600 κιλά | Ταξίδι με άξονα Χ: | 8500mm |
| Ταξίδι στον άξονα Υ: | 500 χλστ | Διαδρομή άξονα Z: | 540 χλστ |
| Α.Τ.Κ.: | 24 ATC με ρομποτικό χέρι | ||
| Επισημαίνω |
Κέντρο κατακόρυφης μηχανικής CNC SMTCL,VMC 850Q Κέντρο κάθετης μηχανικής CNC,CNC μετάλλων κάθετο επεξεργαμένος στη μηχανή κέντρο |
||
Περιγραφή του προϊόντος
Περιγραφή προϊόντος:
1, Σχέδιο υψηλής ακαμψίας και υψηλής σταθερότητας
* Ενσωματωμένο κρεβάτι χύτευσης υψηλής αντοχής

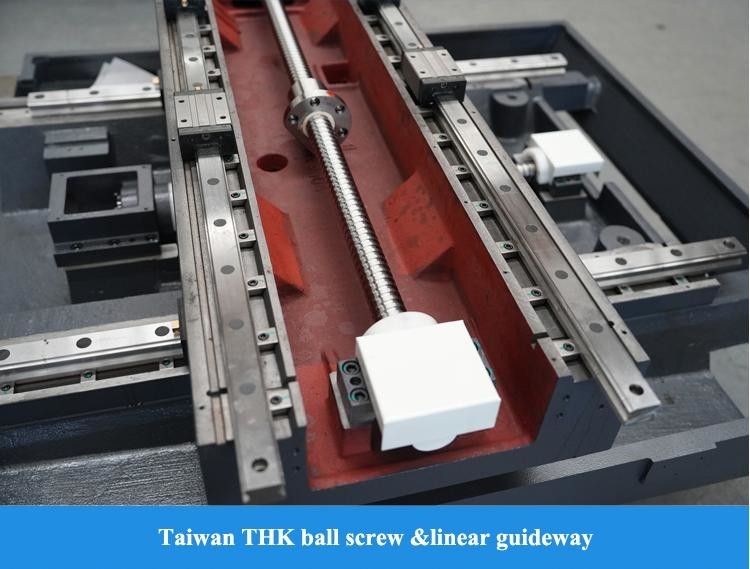

* Οδηγός κυλίνδρου P-class τριών αξόνων
* Στήλη ψαροκόκαλου μακρού ανοίγματος
Αξιολόγηση από τρίτους: Κορυφαίο επίπεδο απόδοσης
Παράμετροι προϊόντος:
|
Είδος
|
Μονάδα
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Ικανότητα
|
Ταξίδι με άξονα Χ
|
mm
|
850
|
1000
|
1100
|
|
Ταξίδι στον άξονα Υ
|
mm
|
500
|
500
|
620
|
|
|
Διαδρομή άξονα Z
|
mm
|
540
|
540
|
600
|
|
|
Μύτη ατράκτου στην επιφάνεια του τραπεζιού
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Μύτη ατράκτου σε επιφάνεια στήλης
|
mm
|
640
|
640
|
743
|
|
|
Τράπεζα εργασίας
|
Μέγεθος τραπεζιού (Μ×Π)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Μέγιστο φορτίο στο τραπέζι
|
κιλά
|
600
|
600
|
1000
|
|
|
Μέγεθος θυρίδας T
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Ατρακτος
|
Ταχύτητα ατράκτου
|
σ.α.λ
|
10000
|
10000
|
10000
|
|
Κώνος ατράκτου / στέλεχος ατράκτου
|
mm
|
7/24 κωνικό
|
7/24 κωνικό
|
7/24 κωνικό
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Μοτέρ ατράκτου
|
kw
|
7,5/11
|
7,5/11
|
15/11
|
|
|
Μέγιστη ροπή εξόδου
|
Nm
|
35,8/70
|
35,8/70
|
52,5/95,5
|
|
|
Τύπος κίνησης ατράκτου
|
|
Σύγχρονη οδοντωτή ζώνη
|
|||
|
Εργαλεία
|
Μοντέλο βάσης εργαλείων
|
|
MAS 403 BT40
|
||
|
Τραβήξτε μοντέλο καρφιού
|
|
MAS 403 P40T-I
|
|||
|
Ρυθμός τροφοδοσίας
|
X,Y,Z ταχεία διέλευση
|
m/min
|
48/48/48
|
||
|
Ισχύς κινητήρα 3 αξόνων (X/Y/Z)
|
kW
|
1,8/1,8/3
|
1,8/1,8/3
|
3/3/3
|
|
|
Ροπή μοτέρ 3 αξόνων (Χ/Υ/Ζ)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Μέγιστος ρυθμός κοπής τροφοδοσίας
|
mm/min
|
1-20000
|
|||
|
ATC
|
Τύπος
|
pc
|
ATC με βραχίονα ρομπότ
|
||
|
Τρόπος
|
|
Πλησιέστερη επιλογή εργαλείου σε αμφίδρομη κατεύθυνση
|
|||
|
Ικανότητα
|
τεμ
|
24
|
|||
|
Μέγιστο μήκος εργαλείου
|
mm
|
300
|
|||
|
Μέγιστο βάρος εργαλείου
|
κιλά
|
7
|
|||
|
Max too disk dia.-Full
|
mm
|
80
|
|||
|
Max too disk dia.-Παράκειται
|
mm
|
150
|
|||
|
Χρόνος αλλαγής εργαλείου (TT)
|
δευτ
|
2.5
|
|||
|
Το ύψος μεταξύ τραπεζιού και εδάφους
|
mm
|
900
|
900
|
950
|
|
|
Άλλοι
|
Συνολικές διαστάσεις
(Μ×ΠxΥ)
|
mm
|
2400×2975×2840
(Εξαιρείται ο μεταφορέας τσιπ)
|
2700×2975×2840
(Εξαιρείται ο μεταφορέας τσιπ)
|
2940×3450×3050
(Εξαιρείται ο μεταφορέας τσιπ)
|
|
Καθαρό βάρος μηχανής
|
κιλά
|
5100
|
5400
|
6200
|
|
|
Συνολική απαίτηση ισχύος
|
KVA
|
18
|
18
|
25
|
|
|
Τυπική διαμόρφωση:
1. Σύστημα ελέγχου FANUC OI-MF TYPE(5)β

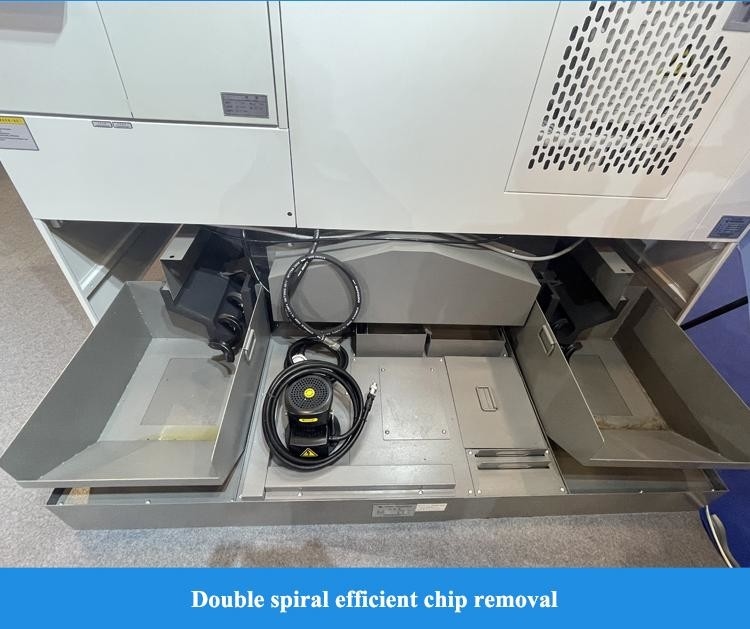

2. Άξονας 10000 RPM, συνδεδεμένος ιμάντας 3. 24 γεμιστήρας εργαλείων χειριστή δίσκου 4. Δεξαμενή νερού + τσιπ έκπλυσης κρεβατιού 5. Πιστόλι καθαρού αέρα, φως εργασίας, προειδοποιητικό φως |
Επιλεκτική διαμόρφωση:
1. Σύστημα Fanuc Oi-MF TAPE(l)β
2. Σύστημα Fanuc Oi-MF TAPE(l)α 3. Σύστημα CNC Siemen 828D 4. Απευθείας σύνδεση 12000 RPM μηχανικός άξονας 5. 16000 RPM, 24000 μηχανοκίνητος άξονας 6. Πικάπ 4ου άξονα 7. Ψύξη μέσα σε 2MPa, 3MPa,5MPa,7MPa 8. Διαχωριστής λαδιού-νερού 9. Αφαίρεση τσιπς αλυσίδας 10. Πιστόλι καθαρού νερού 11. Επιθεώρηση εργαλείου και τεμαχίου εργασίας 12. Αυτόματη πόρτα 13. Κλειδαριά πόρτας ασφαλείας 14.Ηλεκτρικό ντουλάπι και κλιματισμός |
||||
Η Υπηρεσία ΜΑΣ:
Βεβαιωθείτε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Όλα τα μέρη πρέπει να επιθεωρηθούν
2. Πάνω από 100 έλεγχος διαδικασίας παραγωγής
3. Πάνω από 200 είδη επιθεώρησης
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. Δοκιμαστική εκτέλεση 72 ωρών πριν από την παράδοση
◆ 30 χρόνια + ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα τροφοδοσίας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή του σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, συντήρηση χαμηλού κόστους, δεν επηρεάζει την παραγωγή
FAQ:
Q1. Είστε εμπορική ή κατασκευαστική εταιρεία;
ξεκινώντας από την ημερομηνία φορτωτικής του μηχανήματος.
Pr-sales: Εξατομικευμένες λύσεις, σχεδιασμός και σχεδιασμός· Υπηρεσία ένας προς έναν
Μετά την πώληση: 7 ημέρες 24 ώρες on-line υπηρεσία, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με σύστημα λογισμικού πελατών
πραγματοποιείται μεταξύ εργοστασίων με πλήρη αλυσίδα παραγωγής που αποτελεί την πιο αξιόπιστη εγγύησή σας.
