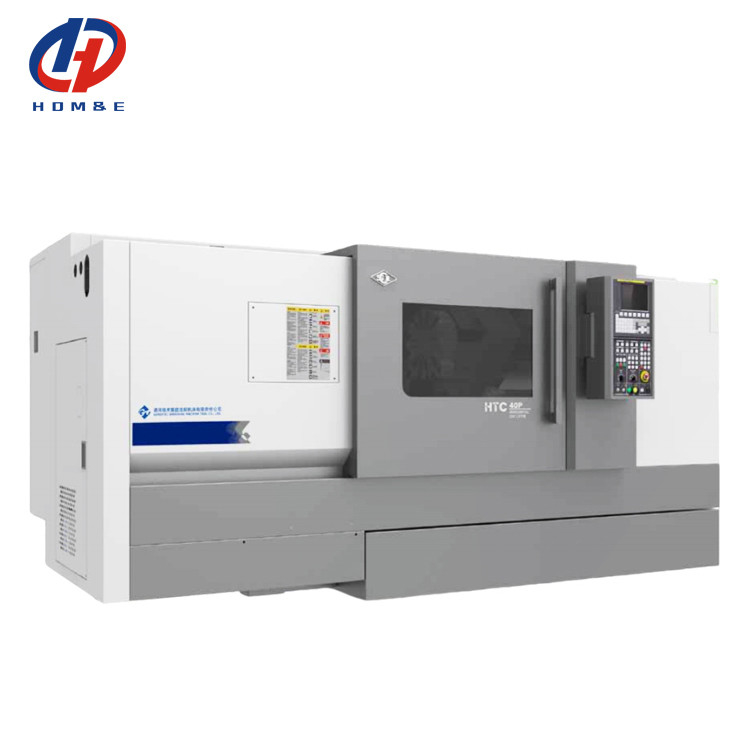

Μεγάλο CNC Τροχείο HTC40P συρόμενο οδηγό σιδηρόδρομο Fanuc Τροχείο 12 Σταθμός Πύργος Σκλίση κρεβάτι CNC Τροχείο
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | HTC40P |
|---|---|---|---|
| Λέξη κλειδί: | CNC κρεβατιών ραπίσματος τόρνος | Μέγιστο μήκος στροφής: | 1500 |
| Μέγιστη διάμετρος στροφής: | Φ500 | Μέγιστη κλίση πάνω από το κρεβάτι: | Φ600 |
| Μέγιστη στροφή πάνω από το διαδρόμιο: | Φ400 | Μέγιστη ταχύτητα περιστροφής (rp.m): | 3500 r.p.m |
| Δρόμος (άξονας Χ) ((mm): | 270 | Δρόμος (άξονας Z) ((mm): | 1510 |
| Επισημαίνω |
Στρίβοντας καθοδήγηση σιδηροτροχιά CNC ελαστικό,Τρίκτης CNC HTC40P,12 Σταθμός Πύργος CNC Στρογγυλομηχανή |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Χαρακτηριστικά του προϊόντος:

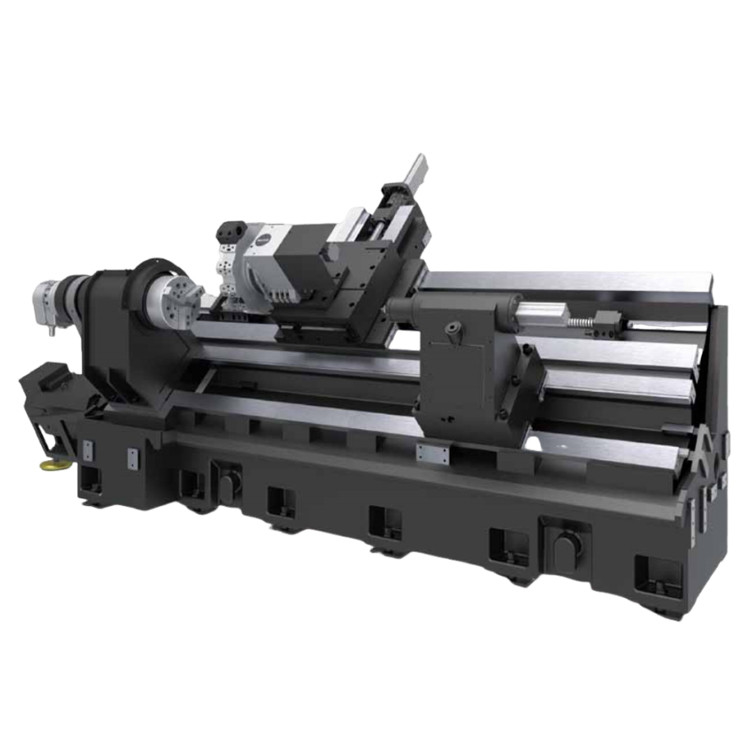

1Υψηλή ακαμψία
Το σιδηρόδρομο καθοδήγησης της μηχανής εργαλείου υιοθετεί πλήρως το σιδηρόδρομο καθοδήγησης που σκληρύνεται με σβήσιμο, το υπερμεγάλο σιδηρόδρομο καθοδήγησης δύο άξονων και το σιδηρόδρομο καθοδήγησης λωρίδας, έτσι ώστε η ακαμψία της μηχανής εργαλείου να αυξάνεται κατά 50%.
Εφαρμογή στον κλάδο:
1Εξωτερικό σφαιρικό κλουβί, εσωτερικό σφαιρικό κλουβί, άξονας ροτόρα, διαχωριστικό στερέωμα,
Παράμετροι προϊόντος:
|
Άρθρα
|
Μονάδες
|
HTC4P/1000
|
HTC4P/1500
|
|
Προδιαγραφή μήκους
|
χμ
|
1000
|
1500
|
|
Μέγιστη διάμετρος κλίσης πάνω από το κρεβάτι
|
χμ
|
Φ600
|
Φ600
|
|
Μέγιστο μήκος κοπής
|
χμ
|
1000
|
1500
|
|
Μέγιστη διάμετρος κοπής
|
χμ
|
Φ500
|
Φ500
|
|
Μέγιστη διάμετρος κλίσης πάνω από το διασταυρούμενο διαδρόμιο
|
χμ
|
Φ400
|
Φ400
|
|
Τύπος και κώδικας της μύτης του σπινδέλου
|
-
|
Α2-8
|
Α2-8
|
|
Διάμετρος τρύπας σπινθήρα
|
χμ
|
Φ80
|
Φ80
|
|
Μέγιστη διάμετρος διέλευσης της ράβδου
|
χμ
|
Φ66
|
Φ66
|
|
Κεφαλαία
|
|||
|
Πεδίο ταχύτητας σπινθήρα
|
r/min
|
50-3500
|
50-3500
|
|
Μέγιστη ροπή εξόδου του σπινδέλου (GSK988TA)
|
Νμ
|
302
|
302
|
|
Σταθμοί ταχύτητας σπινθήρα
|
-
|
Άπειρα μεταβλητές ταχύτητες
|
Άπειρα μεταβλητές ταχύτητες
|
|
Η ισχύς εξόδου του κύριου κινητήρα ZJY265A-15AM
|
kW
|
18.5 (30 λεπτά) /15 (αριθμός)
|
18.5 (30 λεπτά) /15 (αξιολογείται)
|
|
Τσακ.
|
|||
|
Διάμετρος/τύπος ελαστικού
|
χιλιοστό
|
8 ιντσών.
|
8 ιντσών.
|
|
Γρήγορη ταχύτητα διασταύρωσης στον άξονα Χ (τροχιά καθοδήγησης κυλιόμενης τροχιάς)
|
m/min
|
15
|
15
|
|
Γρήγορη ταχύτητα διασταύρωσης στον άξονα Z (τροχιά καθοδήγησης κυλιόμενης γραμμής)
|
m/min
|
15
|
15
|
|
Ταξίδι στον άξονα Χ
|
χμ
|
270
|
270
|
|
Ταξιδεύσεις στον άξονα Z
|
χμ
|
1010
|
1510
|
|
Ταξίδι με μανίκι
|
χμ
|
100
|
100
|
|
Κουφός μανίκι
|
Μορς
|
4#
|
4#
|
|
Τύπος τυποποιημένου στύλου εργαλείου
|
|||
|
Μέγεθος εργαλείου
|
|
Οριζόντια θέση 12
|
Οριζόντια θέση 12
|
|
Εργαλεία κυλινδρικής στροφής
|
χμ
|
25X25
|
25X25
|
|
Διάμετρος ράβδου εργαλείων
|
χμ
|
d40/d32/d25/d20
|
d40/d32/d25/d20
|
|
Αν το κεφάλι του κοπτήρα είναι σε θέση να επιλέξει το κοπτήρα εύκολα
|
-
|
- Ναι, ναι.
|
- Ναι, ναι.
|
|
Μέγιστη χωρητικότητα φορτίου
|
|||
|
Εργαλεία με δίσκο
|
χιλιόγραμμο
|
200
|
200
|
|
Εργαλεία από άξονα
|
χιλιόγραμμο
|
500
|
500
|
|
Βάρος της μηχανής
|
χιλιόγραμμο
|
5500
|
6000
|
|
Συνολική διάσταση (L × W × H)
|
χμ
|
4100×2050×1960
|
4600×2050×1960
|
|
Σημείωση: Οι παραμέτροι που παρέχονται στον πίνακα είναι μόνο για αναφορά και παρακαλούμε ανατρέξτε στο πραγματικό προϊόν σε περίπτωση αλλαγής.
|
|||
Η Υπηρεσία μας:
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Τα κυριότερα σημεία του προϊόντος
Περιγραφή του προϊόντος: HTC40P Οριζόντια κλίση κρεβατιού CNC Στρογγυλομηχανή Ενίσχυση αναβάθμιση της συρόμενης οδήγησης σιδηροτροχιά Το Shenyang Machine Tool HTC40p είναι ένα προηγμένο εργαλειομηχανικό προϊόν.με λογικό σχεδιασμό και φιλική διεπαφή λειτουργίαςΤο HTC40p μπορεί να εφαρμοστεί σε διάφορ...
