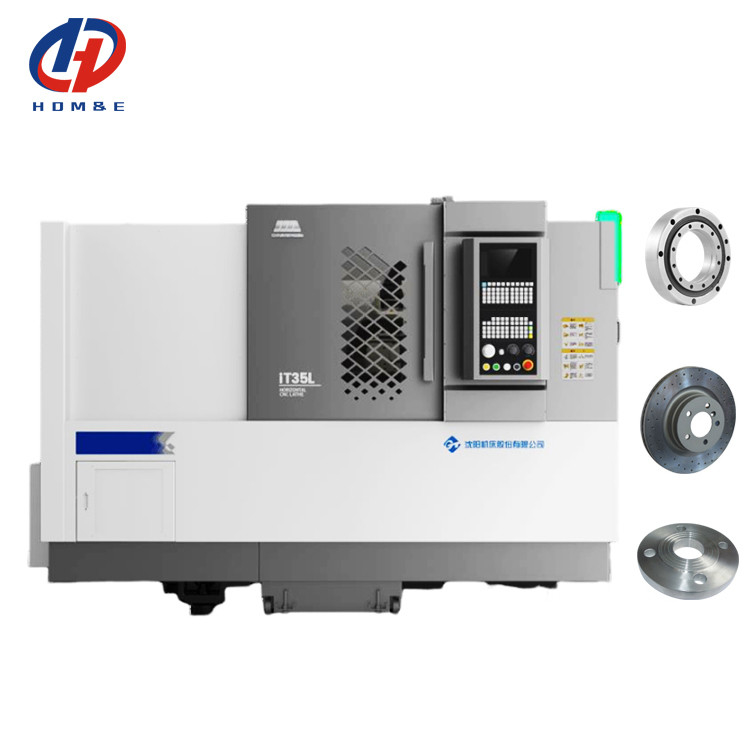

Τεχνολογία CNC IT35L Max Swing Over Bed 580mm THK Γραμμικός οδηγός Servo Turret Οριζόντια κλίση Τεχνολογία CNC
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | iT35L |
|---|---|---|---|
| CNC ή όχι: | CNC | Λέξη κλειδί: | CNC κρεβατιών ραπίσματος τόρνος |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 4000 στροφές ανά λεπτό | Μέγιστη διάμετρος στροφής: | Φ360 |
| Μέγιστο μήκος στροφής: | 500 | Μέγιστη κλίση πάνω από το κρεβάτι: | Φ580 |
| Μέγιστη στροφή πάνω από το διαδρόμιο: | Φ330 | Δρόμος (άξονας Χ) ((mm): | 200 |
| Δρόμος (άξονας Z) ((mm): | 510 | ||
| Επισημαίνω |
Οριζόντιος CNC κρεβατιών ραπίσματος τόρνος,Μέγιστη κλίση 580mm,Λεωνικός οδηγός THK |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Τεχνολογία CNC IT35L Max Swing Over Bed 580mm THK Γραμμικός οδηγός Servo Turret Οριζόντια κλίση Τεχνολογία CNC
Το IT35L είναι ένα κορμό CNC υψηλών επιδόσεων. υιοθετεί προηγμένες έννοιες σχεδιασμού και διαδικασίες κατασκευής και έχει εξαιρετική σταθερότητα και ακρίβεια.Η δομή του σώματος της μηχανής είναι στερεή και μπορεί να αντισταθεί αποτελεσματικά στις δονήσεις κατά τη διάρκεια της διαδικασίας επεξεργασίας για να εξασφαλιστεί η ποιότητα επεξεργασίαςΟδηγός σιδηροτροχιάς είναι με ακρίβεια επεξεργάζεται και σβήσει, με ισχυρή αντοχή στην φθορά,διασφάλιση της μακροχρόνιας διατήρησης της ακρίβειας της μηχανής εργαλείουΤο IT35L διαθέτει ένα αποτελεσματικό αυτόματο σύστημα αλλαγής εργαλείου, το οποίο συντομεύει σημαντικά τον χρόνο επεξεργασίας και βελτιώνει την αποτελεσματικότητα της παραγωγής.έχει φιλικό περιβάλλονΤο εργαλείο αυτό είναι κατάλληλο για την επεξεργασία διαφόρων υλικών, όπως χάλυβα, σίδηρο, χαλκό, αλουμίνιο κλπ.Είτε πρόκειται για παραγωγή μικρών παρτίδων σε ένα κομμάτι είτε για μαζική παραγωγήΤο Shenyang Machine Tool IT35L έχει γίνει η ιδανική επιλογή για πολλές επιχειρήσεις με την αξιόπιστη ποιότητα, τις αποτελεσματικές δυνατότητες επεξεργασίας,και καλή απόδοση κόστους.
Χαρακτηριστικά του προϊόντος:
1Υψηλή ακαμψία
* Ανάλυση πεπερασμένων στοιχείων για τη βελτιστοποίηση ολόκληρης της δομής της μηχανής

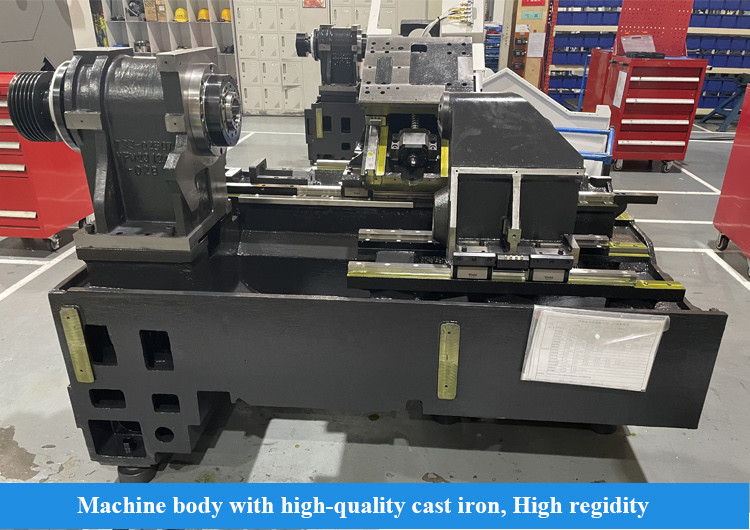

* Το κρεβάτι είναι κατασκευασμένο από υψηλής ποιότητας χύτευμα με εύλογη διάταξη μπάρα
* Διαμόρφωση μεγάλου εύρους, μεγάλης ροπής σπινθήρα, βελτίωση της ακαμψίας κοπής
* Πραγματοποιείται με ακρίβεια, βελτιώνεται η ακαμψία της σύνδεσης
|
Άρθρο
|
Μονάδα
|
Προδιαγραφές
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Μέγιστη διάμετρος στροφής
|
χμ
|
Φ360
|
Φ360
|
Φ500
|
|
|
Μέγιστο μήκος στροφής
|
χμ
|
350
|
500
|
500
|
|
|
Μέγιστη κλίση πάνω από το κρεβάτι
|
χμ
|
Φ580
|
Φ580
|
Φ580
|
|
|
Μέγιστη στροφή πάνω από το διαδρόμιο
|
χμ
|
Φ360
|
Φ330
|
Φ320
|
|
|
Στρίψιμο
|
μύτη σπινθήρα
|
|
Α2-6
|
Α2-6
|
Α2-8
|
|
Η μπροστινή διαφάνεια ρουλεμπορίου.
|
χμ
|
100
|
100
|
120
|
|
|
Στρίψιμο σπινθήρα και μέγεθος τρύπας
|
|
1:20Φ70
|
1:20Φ70
|
1:20Φ90
|
|
|
Διάκριση της τρύπας του σπινδέλου
|
χμ
|
Φ65
|
Φ65
|
Φ80
|
|
|
Μέγιστη ημερήσια.
|
χμ
|
Φ50
|
Φ50
|
Φ65
|
|
|

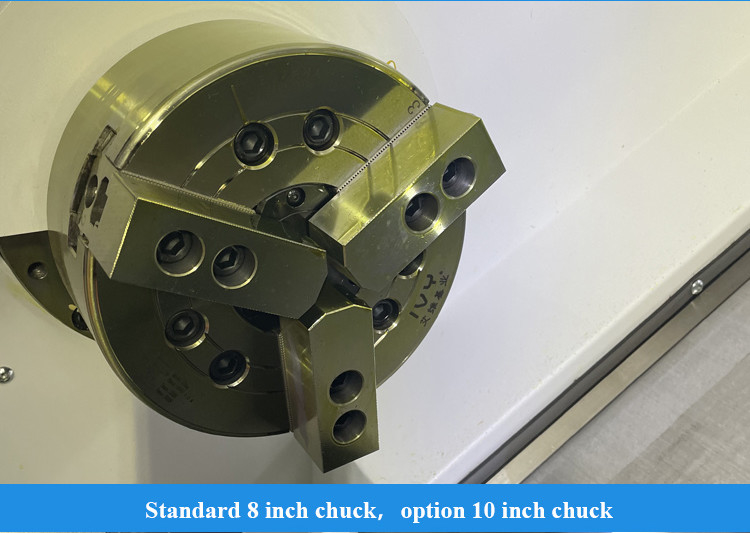

μέγεθος του τσακ
|
χιλιοστό
|
8
|
8
|
10
|
|
|
ταχύτητα σπινθήρα
|
r/min
|
4000
|
4000
|
3500
|
|
|
ονομαστική ροπή σπινέλου
|
Νμ
|
158 ((666r/min)
|
158 ((666r/min)
|
243 ((588r/min)
|
|
|
μέγιστη ροπή σφαιριού
|
Νμ
|
215 ((666r/min)
|
215 ((666r/min)
|
300 ((588r/min)
|
|
|
μέγιστη ισχύς κινητήρα συνεχής/30min
|
kW
|
Ασφάλεια, 1/15
|
Ασφάλεια, 1/15
|
15/18.5
|
|
|
Τροφή
|
Χ/Ζ ταχεία διαδρομή
|
m/min
|
30
|
30
|
24
|
|
ταξίδι στον άξονα x
|
χμ
|
200
|
200
|
260
|
|
|
οδική κίνηση στον άξονα z
|
χμ
|
350
|
510
|
505
|
|
|

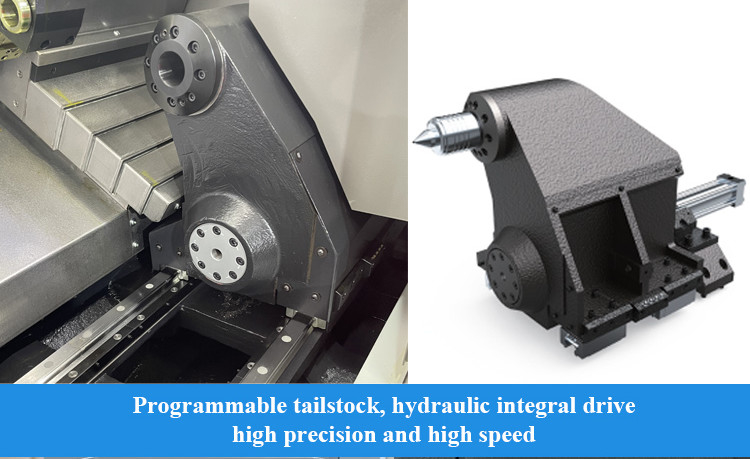

Κουτσούκ
|
Ταξίδια αποβλήτων
|
χμ
|
ΟΧΙ
|
400
|
400
|
|
Σπονδυλικός σχοινί
|
Μορς
|
ΟΧΙ
|
MT-5
|
MT-5
|
|
|
Πύργος
|
τύπος πύργου
|
|
Οριζόντιο πύργο 8 σταθμών
|
Οριζόντιο πύργο 8 σταθμών
|
Οριζόντιο πύργο 8 σταθμών
|
|
κεντρικό ύψος
|
χμ
|
80
|
80
|
100
|
|
|
περιστρεφόμενη τοποθέτηση
|
Σημ.
|
±1.6
|
±1.6
|
±1.6
|
|
|
Άλλα
|
βάρος
|
χιλιόγραμμο
|
3300
|
3600
|
3700
|
|
συνολικές διαστάσεις ((L*W*H)
|
χμ
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
2550 × 1675 × 1820
|
|
|
Τυπική διαμόρφωση:

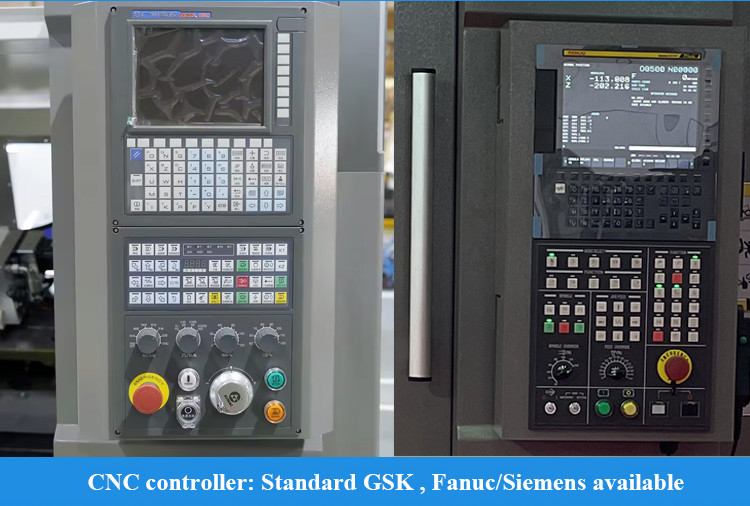

1, GSK988TA ελεγκτής
2"Σκληρό κύλινδρο κινεζικής μάρκας" 3,8 θέσεις πύργος 4Υδραυλικός σταθμός κινεζικής μάρκας 5Κουτί με τσιπ. |
Επιλεκτική διαμόρφωση:
1"Προσαγωγός πλάγιας"
2Πίσω μεταγωγός 3Ειδικός Τσακ. 4Ειδική φιάλη 5Ειδικός πύργος. |
Η Υπηρεσία μας:
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
