Name: 4 άξονας 3 άξονας κατακόρυφο κέντρο επεξεργασίας SV960L Μέγεθος τραπεζιού 1100*550mm κατακόρυφο κέντρο άλεσης
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: SV960L
Price: Διαπραγματεύσιμα USD
Availability: InStock

Σπίτι > προϊόντα > CNC κάθετο επεξεργαμένος στη μηχανή κέντρο >

4 άξονας 3 άξονας κατακόρυφο κέντρο επεξεργασίας SV960L Μέγεθος τραπεζιού 1100*550mm κατακόρυφο κέντρο άλεσης

Πενταεξιακό κατακόρυφο κέντρο μηχανικής

3 κάθετο επεξεργαμένος στη μηχανή κέντρο άξονα

Κάθετο επεξεργαμένος στη μηχανή κέντρο

Τόπος καταγωγής:

Κίνα

Μάρκα:

Πιστοποίηση:

CE ISO

Αριθμό μοντέλου:

SV960L

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

4 άξονας 3 άξονας κατακόρυφο κέντρο επεξεργασίας SV960L Μέγεθος τραπεζιού 1100*550mm κατακόρυφο κέντρο άλεσης

Λεπτομέρειες για το προϊόν

Ετικέτα:

Τύπος:

SV960L

Ονομασία προϊόντος:

Κάθετο επεξεργαμένος στη μηχανή κέντρο

Μέγεθος τραπεζιού (L × W):

1100×550

Μέγιστο φορτίο στο τραπέζι:

800 κιλά

Ταξιδεύσεις στον άξονα Χ:

900 χιλιοστά

Ταξίδι άξονα Υ:

600 χιλιοστά

Ταξίδι στον άξονα Ζ:

600/800 χιλιοστά

Α.Τ.Κ.:

24 ATC με ρομποτικό χέρι

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Πρότυπο ξύλινης συσκευασίας για τη θαλάσσια ναυτιλία

Χρόνος παράδοσης

30 ημέρες

Δυνατότητα προσφοράς

50 σύνολα το μήνα

ΣΧΕΤΙΚΑ ΠΡΟΪΟΝΤΑ

Βίντεο

Οικονομικό κέντρο κάθετης επεξεργασίας CNC M800 3 άξονες Μηχανή αλεξίπτωσης CNC Syntec ελεγκτής Μηχανή VMC

Βρείτε την καλύτερη τιμή

Βίντεο

4 Άξονες Κέντρο τρυπήματος DTC500 CNC κάθετη επεξεργασία FANUC CNC Milling Machine

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL Σημείο τρυπών και τρυπών μηχανή DTC500 Αποτελεσματικό Κέντρο τρυπών CNC

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL VMC850Q 3 άξονα κατακόρυφο κέντρο επεξεργασίας CNC φρένο 4 άξονα CNC κατακόρυφο κέντρο επεξεργασίας

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

+8613916455787

sales@huidijd.com

86-021-61195255

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

4 άξονας 3 άξονας κατακόρυφο κέντρο επεξεργασίας SV960L Μέγεθος τραπεζιού 1100*550mm κατακόρυφο κέντρο άλεσης 0

Περιγραφή του προϊόντος:

Το SV960L Vertical Machining Center είναι ένα προηγμένο και ισχυρό εργαλείο για μηχανική επεξεργασία.
Διαθέτει σταθερή και σταθερή δομή σώματος μηχανής, η οποία μπορεί να διατηρήσει εξαιρετική ακαμψία κατά τη διάρκεια της επεξεργασίας υψηλής έντασης, εξασφαλίζοντας αποτελεσματικά την ακρίβεια της επεξεργασίας.Αυτό το κέντρο επεξεργασίας έχει ένα μεγάλο χτύπημα εργασίας και μια ευρύχωρη επιφάνεια worktable, ικανό να χειρίζεται εύκολα τις εργασίες μηχανικής επεξεργασίας μεγάλων εργαστηρίων.που πληρούν τις απαιτήσεις κοπής διαφορετικών υλικών και διαδικασιών.
Όσον αφορά το σύστημα ελέγχου, είναι βολικό στη λειτουργία και ισχυρό στις λειτουργίες, επιτρέποντας αποτελεσματικό προγραμματισμό και επεξεργασία πολύπλοκων εξαρτημάτων.είναι εξοπλισμένο με αξιόπιστα συστήματα λίπανσης και ψύξης για τη μείωση της φθοράς του εξοπλισμού και της θερμικής παραμόρφωσηςΕίτε πρόκειται για το χώρο της αεροδιαστημικής, της κατασκευής αυτοκινήτων είτε για την επεξεργασία καλούπιων, το SV960L μπορεί να προσφέρει εξαιρετικές επιδόσεις.

Χαρακτηριστικά του προϊόντος:

1Τα κύρια μεγάλα μέρη της μηχανής εργαλείου: βάση, τραπέζι εργασίας, στήλη, σέλα κρεβατιού, κουτί σπινδέλου είναι κατασκευασμένα από υψηλής ποιότητας μοντέλα άμμου ρητίνης, υψηλής αντοχής υψηλής ποιότητας χυτοσίδηρο,με τέλεια διαδικασία θερμικής επεξεργασίας για την εξάλειψη υπολειμματικής πίεσης, και διάταξη επαρκούς πλάκας ενίσχυσης, ώστε να εξασφαλίζεται ότι η μηχανή έχει επαρκή αντοχή, ακαμψία και υψηλή σταθερότητα·

2"Χρησιμοποιώντας την αυθεντική ταϊβανέζικη βαριά γραμμική σιδηροτροχιά καθοδήγησης, ισχυρή ακαμψία, καλή δυναμική ακρίβεια.

3Τριάξονα κιβώτιο μετάδοσης χρησιμοποιώντας τη στροφή σφαιριού διπλού καρυδιού της Ταϊβάν, συμπαγή δομή, ομαλή κίνηση, υψηλή ακρίβεια:

4"Η υψηλή ακαμψία του σπινδέλου της Ταϊβάν, με τη χρήση λιπαντικού λιπαντισμού, μπορεί να κάνει το ρυμουλκούμενο σπινδέλου να λαμβάνει σταθερή και αξιόπιστη λιπαντική;

5Η βάση υιοθετεί χύτευση μεγάλη δομή δοχείο νερού, καλή αδιάβροχη απόδοση.

Πληροφορίες για το προϊόν:

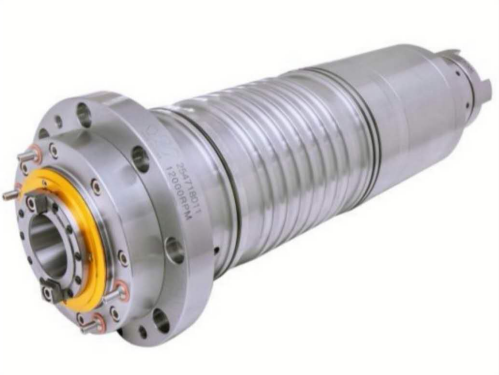

Στρίψιμο υψηλής ακρίβειας

1, υψηλής ακρίβειας ρουλεμάν NSK, υψηλής ακρίβειας, για να εξασφαλιστεί η ακρίβεια επεξεργασίας·

2Εσωτερική και εξωτερική
τις προδιαγραφές του κύκλου ψύξης·

3Προχωρητική και ανάποδης σχεδίαση λαβύρινθου.

4, υψηλής τάσης τέσσερα νύχια;

5, λειτουργία προστασίας από αερόπετρα

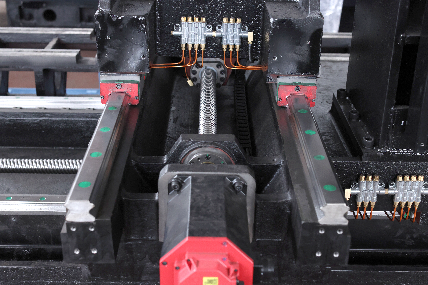

ΤΣτροφή/οδηγός τριών αξόνων

1, χρησιμοποιώντας βίδα σφαίρας ακριβείας της Ταϊβάν, υψηλής ακρίβειας, μακράς διάρκειας ζωής·

2, η χρήση της ακριβούς γραμμικής καθοδήγησης της Ταϊβάν, η στατική και η στατική τριβή, η υψηλή ευαισθησία, η υψηλή ταχύτητα χωρίς δονήσεις, η χαμηλή ταχύτητα χωρίς σύρση, η υψηλή ακρίβεια θέσης

3, που ταιριάζει με τον λάδι με ακριβή μετατόπιση για να εξασφαλιστεί η επίδραση λιπαντικής λειτουργίας του αξονικού μηχανισμού τροφοδοσίας

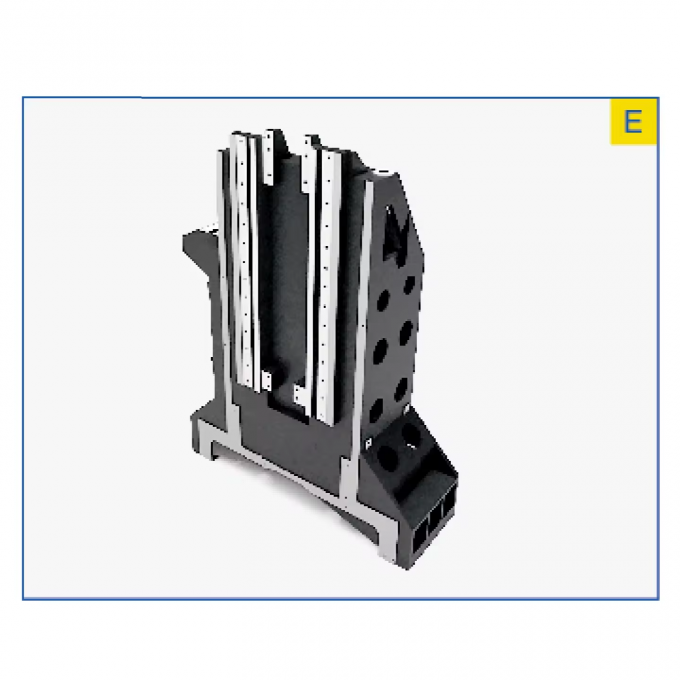

Στήλη μηχανής

1. η χρήση δομής οστών ρέγγας, ομαλή κοπή,

2. σχεδιασμός οριζόντιας στήριξης της βιβλιοθήκης μαχαιριού ώστε να εξασφαλίζεται εύλογη ακαμψία και ενίσχυση·

3. εξασφαλίζει ότι η ακρίβεια επεξεργασίας του εργαλείου είναι σταθερή και ανθεκτική.

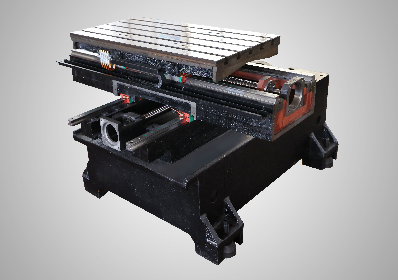

Μηχανή εργαλείου

1. το κρεβάτι είναι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο, τεχνητή επεξεργασία γήρανσης, εξαλείφει την πίεση, αναστέλλει αποτελεσματικά τη δύναμη κοπής που προκαλείται από παραμόρφωση και δονήσεις μηχανής·

2. η διάταξη είναι εύλογη, η ενίσχυση υιοθετεί τη δομή πεδίου, το εργαλείο έχει ισχυρή ακαμψία,

Σύστημα κίνησης

1. Η τροφοδοσία τριών αξόνων υιοθετεί προηγμένο έλεγχο servo.

2. μηχανική μετάδοση με άμεση μετάδοση·

3. εξαρτήματα μεταφοράς προαιρετική σύνδεση ακριβείας, αντίσταση στην ακρόσβεση, αύξηση της θερμοκρασίας

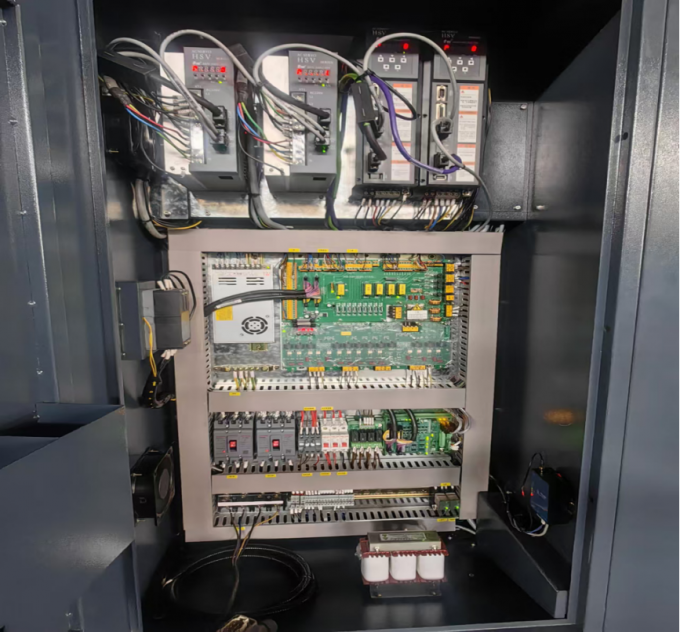

Τυπικός ηλεκτρικός σχεδιασμός

1Η ηλεκτρική κατασκευή της μηχανής ανταποκρίνεται στα ηλεκτρικά πρότυπα

2.το ασφαλές κύκλωμα ισχύος, υπάρχουν υπερχείλεια, προστασία από βραχυκύκλωμα, μηχανή εργαλεία σχετικές ενέργειες έχουν την αντίστοιχη διασύνδεση, για την προστασία του εξοπλισμού και του ανθρώπινου σώματος

3Το ηλεκτρικό σύστημα έχει λειτουργία αυτοδιάγνωσης, το προσωπικό λειτουργίας και συντήρησης μπορεί να παρατηρήσει την κατάσταση λειτουργίας κάθε μέρους του εργαλείου μηχανής ανά πάσα στιγμή σύμφωνα με την οθόνη.

4.η τυποποιημένη διαμόρφωση του ηλεκτρικού ντουλάπι υιοθετεί πλήρως κλειστή δομή και είναι εξοπλισμένη με άξονα ανεμιστήρα, προκειμένου να επιτευχθεί ο σκοπός της σκόνης και της ψύξης,και να κρατήσει ένα συγκεκριμένο χώρο στο ηλεκτρικό ντουλάπι για να διευκολύνει την επέκταση των λειτουργιών

5Για τις μηχανές εργαλείων με μετασχηματιστή, μπορεί να υπάρχει μόνο εξωτερική τροφοδοσία τριών φάσεων (380 V) με τέσσερα καλώδια (συμπεριλαμβανομένου του καλωδίου γείωσης).

Τυπική εξωτερική προστασία

1, ατμοσφαιρικό σύστημα, ατμοσφαιρικό δίδυμο μπορεί να φιλτράρει τις ακαθαρσίες και την υγρασία στην πηγή αέρα, να αποτρέψει τη βλάβη των ακαθαρμένων αερίων και τη διάβρωση των εξαρτημάτων μηχανής.Η ομάδα βαλβίδας ηλεκτροσόκ ελέγχεται από το πρόγραμμα PLC για να διασφαλιστεί ότι το εργαλείο χαλάρωσης σπινδέλου, το κέντρο σπινδέλου φυσώντας, το εργαλείο σφινδέλου συμπίεσης και άλλες ενέργειες μπορούν να ολοκληρωθούν γρήγορα και με ακρίβεια.

2, προστασία εργαλείων μηχανών, εργαλεία μηχανών με τα πρότυπα ασφαλείας του δωματίου προστασίας, όχι μόνο για να αποτρέψει ψυκτικό ψεκασμό, αλλά και για να εξασφαλίσει την ασφαλή λειτουργία, ευχάριστη εμφάνιση.Κάθε σιδηρόδρομος καθοδήγησης του εργαλείου μηχανής έχει ένα προστατευτικό κάλυμμα για να αποτρέψει τα τσιπ και το ψυκτικό υγρό από την είσοδο στο εσωτερικό του εργαλείου μηχανής, έτσι ώστε η σιδηροτροχιά καθοδήγησης και η στροφή σφαίρας να προστατεύονται από φθορά και διάβρωση.

Εφαρμογή στον κλάδο:

Χρησιμοποίηση για το M2

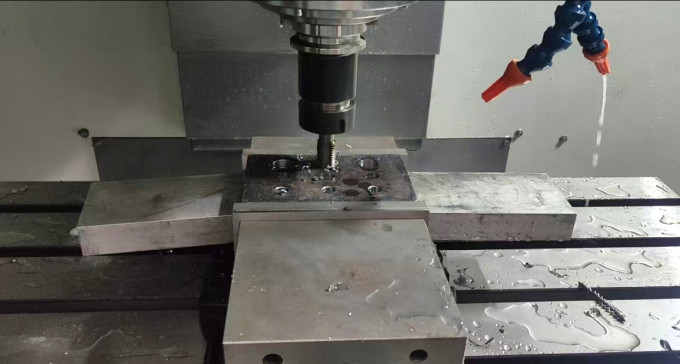

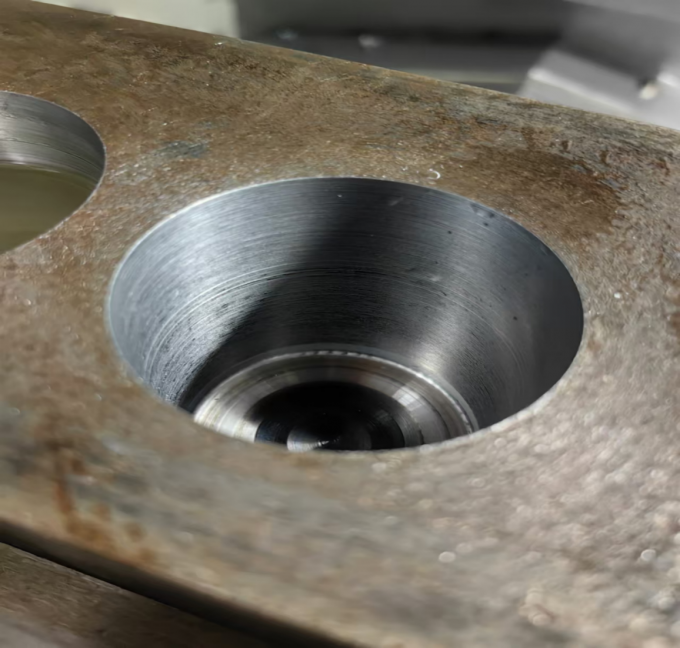

Χτύπημα στην πλάκα χάλυβα M20

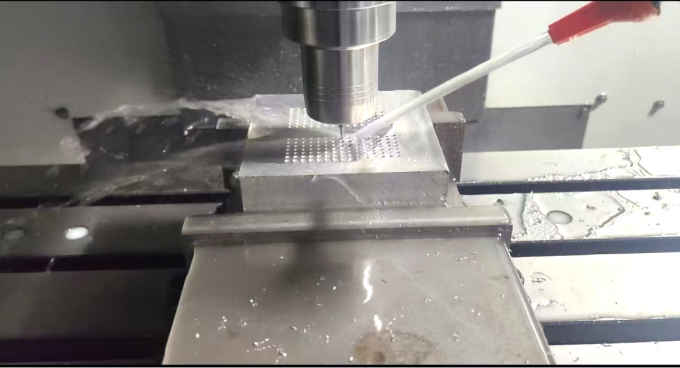

Δορυφορικές τρύπες με τρυπάνι 50 U

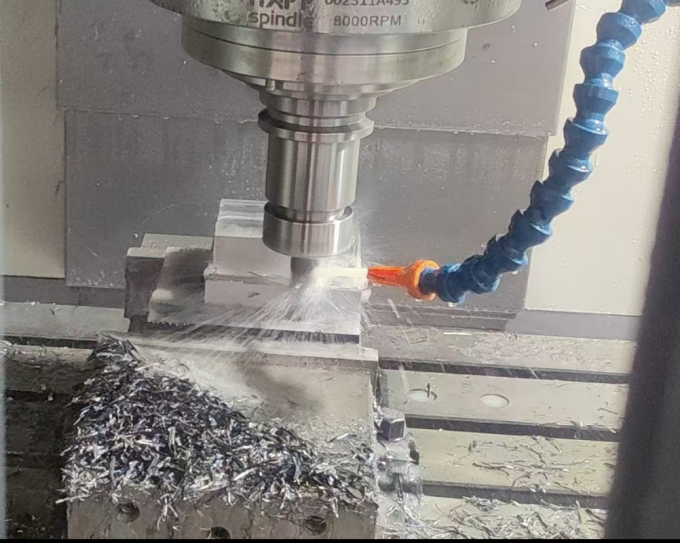

Τρίχωση της πλευρικής επιφάνειας με τρυπαντήρα 16 mm

Μέρη Mercedes-Benz

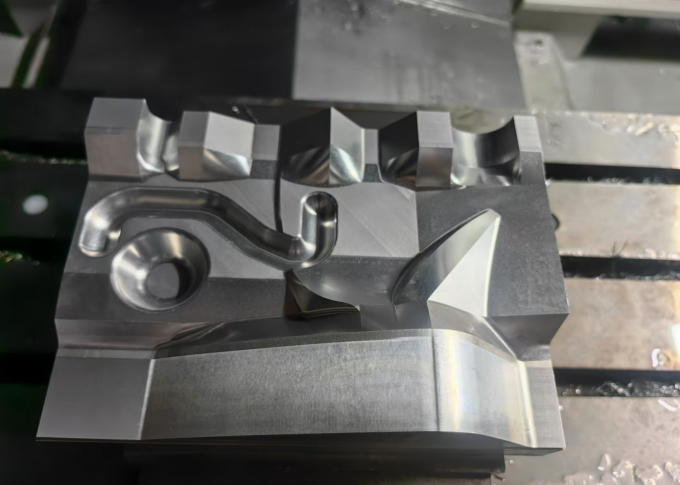

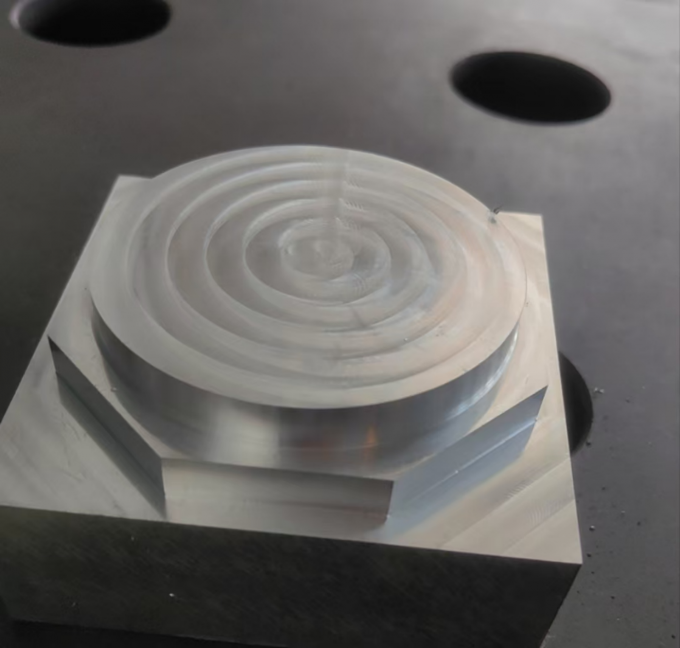

Στρογγυλό τετραγωνικό τραπέζι

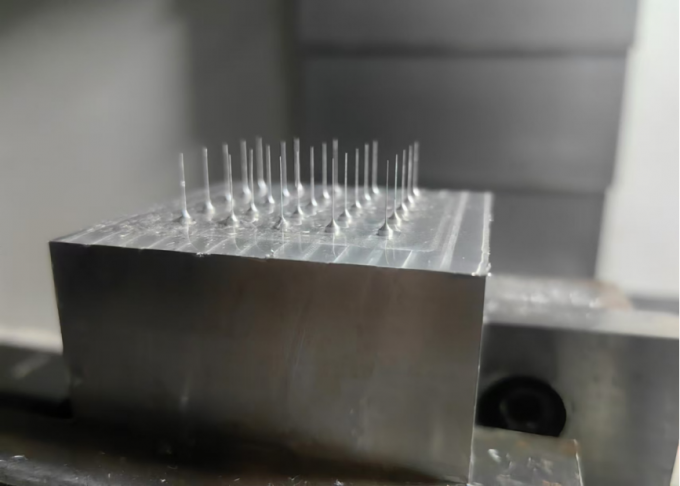

Μέρη σε σχήμα βελόνας

Παράμετροι προϊόντος:

Άρθρο	Μονάδα	SV960L
Μέγεθος τραπεζιού (L × W)	χμ	1100×550
Μέγεθος T-slot	χμ	18x5x100
Ταξιδεύσεις στον άξονα Χ	χμ	900
Ταξιδεύσεις στον άξονα Y	χμ	600
Ταξιδεύσεις στον άξονα Z	χμ	600(800)
Απόσταση από τη μύτη του σπινδέλου έως πίνακα	χμ	100-700(900)
Απόσταση από το κέντρο του σπινέλου έως την επιφάνεια της σιδηροτροχιάς καθοδήγησης	χμ	668
Μέγιστο βάρος φορτίου τραπεζιού	χιλιόγραμμο	800
Ταχύτητες σπινθήρων	στροφές	60-8000
Σπονδυλικός σπινθήρας		BT2ορισμός
Γρήγορη διαδρομή X,Y,Z	m/min	36/36/36
Μέγιστη ταχύτητα τροφοδότησης	mm/min	1-5000
Τρόπος τροχιάς καθοδήγησης		Τριάξονες γραμμικές σιδηροτροχιές / Δύο γραμμικές σιδηροτροχιές και μία σκληροποιημένη σιδηροτροχιή
χωρητικότητα αποθήκευσης εργαλείων		24T
Ανταλλακτικό εργαλείων		Τύπος δίσκου
Μέγιστη διάμετρος εργαλείου	χμ	φ80 ((150)
Μέγιστο μήκος εργαλείου	χμ	200
Μέγιστο βάρος εργαλείου	χιλιόγραμμο	8
Χρόνος αλλαγής εργαλείου	S	2.3
Ρυθμιστική ακρίβεια	χμ	±0.005
Επαναφορά ακρίβειας	χμ	±0.003
Μηχανή σπινδέλου	kw	Ασφάλεια, 1/15
Πίεση αέρα	σε kg/cm2	6
Απαιτούμενη ισχύς	KVA	20
Βάρος της μηχανής	χιλιόγραμμο	6000
Διάσταση σχήματος ((L×W×H)	χμ	2800 × 2300 × 2500
Τυπική διαμόρφωση: 1"Πλήρως σφραγισμένη προστατευτική κάλυψη" 2"Σκληρό χτύπημα" 3Τρία άξονες αυτόματη συσκευή λίπανσης 4Ηλεκτρικό κουτί κλιματισμού σταθερή θερμοκρασία 5"Σε κόψιμο υγρή συσκευή ψύξης 6Το σύστημα υποστηρίζειΜεταφορά σε δίσκο U 7,LED λειτουργικό φως 8Τριχρωματικό προειδοποιητικό φως 9Τρεις άξονες, συρόμενη προστασία 10"Κουτί εργαλείων και βίδες άγκυρας" 11"Εγχειρίδιο λειτουργίας" 12Οδηγία συντήρησης 13Συσκευή επεξεργασίας αέρα		Προαιρετικά αξεσουάρ: 1Πλακέτο CNC 2,Απευθείας συνδεδεμένο σπινθήρα 3Ψύξη πετρελαίου αλεξίπτωτου 4"Αποκάλυψη κέντρου σπινθήρα" 5"Το τσιπ μεταφέρει"

Η Υπηρεσία μας:

Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση

Γιατί να μας επιλέξετε:

◆ Ανώτατη αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή

Για εμάς:

Καλώς ήρθατε να μας επισκεφθείτε!

Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, κατακόρυφο κέντρο μηχανικής, οριζόντιο κέντρο μηχανικής, κέντρο μηχανικής γάντιας, κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.

Το εργοστάσιό μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα καλούπια και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!

Το εργοστάσιό μας:

Γενικά ερωτήματα:

Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;

Είμαστε εταιρεία παραγωγής.

Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;

Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνηθισμένο Lathe, μηχανή τρυπείας, ακτινοβολία τρυπεία μηχανή, και ούτω καθεξής.

Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);

Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποδοτικότητα.

Ε4: Ποιοι είναι οι όροι εγγύησης σας;

Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.

Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη

Ε6: Γιατί επιλέξατε την εταιρεία σας;

Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της παραγωγικής διαδικασίας είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.

Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;

Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να το εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.

Ε8: Ποιοι είναι οι όροι πληρωμής;

T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
