SMTCL Σημείο τρυπών και τρυπών μηχανή DTC500 Αποτελεσματικό Κέντρο τρυπών CNC

SMTCL Σημείο τρυπών και τρυπών μηχανή DTC500 Αποτελεσματικό Κέντρο τρυπών CNC

Αποτελεσματικό κέντρο τρύπησης CNC

Κέντρο τρυπών CNC SMTCL

Μηχανή αντλίας από κάθετη γεώτρηση

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL/SYMG

Πιστοποίηση:

ISO certification

Αριθμό μοντέλου:

DTC500

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Ετικέτα::
SYMG, SMTCL
Τύπος::
Βόρειος
Σχήμα:
DTC500
Κωνικότητα αξόνων::
BT1 χημικό προϊόν
CNC σύστημα ελέγχου::
Fanuc Siemens Syntec KND GSK
Μαξ. Ταχύτητα:
20000 mm/min
Δύναμη μηχανών αξόνων (KW)::
3.7/5.5
Ικανότητα περιοδικών εργαλείων::
21
Ταξιδεύσεις στον άξονα Χ:
500 χιλιοστά
Ταξίδι άξονα Υ:
400 χιλιοστά
Ταξίδι στον άξονα Ζ:
300 χιλιοστά
Διαστάσεις Worktable:
650 × 400 χιλιοστά
μέγιστο επιτρεπόμενο φορτίο:
250 κιλά
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 σύνολο
Τιμή
negotiable
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Λ/Κ, Τ/Τ, Western Union
Δυνατότητα προσφοράς
50 σετ ανά μήνα
Περιγραφή του προϊόντος

SMTCL Σημείο τρυπών και τρυπών μηχανή DTC500 Αποτελεσματικό Κέντρο τρυπών CNC 0

Σημείο αποθήκευσης και αποθήκευσης

Ευρεία εφαρμογή στις βιομηχανίες 3C, αυτοκινήτων και άλλες βιομηχανίες
Το κέντρο κατακόρυφης γεώτρησης DTC500 ενσωματώνει ανάλυση πεπερασμένων στοιχείων και προχωρημένο σχεδιασμό για τη βελτιστοποίηση της δομής του σώματος του μηχανήματος.Υιοθετεί ένα χαμηλό κέντρο βαρύτητας και μεγάλη διάσταση κρεβάτι και μια στήλη σπαθί της ρέγγαςΤο κουτί σπινδέλου έχει θερμικά συμμετρικό σχεδιασμό για την αντιμετώπιση της θερμικής παραμόρφωσης.015Είναι κατάλληλο για την περίπλοκη επεξεργασία προϊόντων 3C, αυτοκινητοβιομηχανικών εξαρτημάτων κλπ.
Χαρακτηριστικά του προϊόντος:
1"Υψηλή ακαμψία και υψηλή σεισμική αντοχή"
◆ Μεγάλη διάσταση του σώματος της μηχανής
◆ Στήλες από κόκαλο ρέγγας
◆ Θερμική συμμετρία
2"Υψηλή δυναμική ανταπόκριση"
◆ Πρόσφατα αναβαθμισμένο σύστημα μεταφοράς
◆ Υψηλής απόκρισης σερβοσύστημα
3Υψηλή αποτελεσματικότητα και σταθερότητα
◆ Αποτελεσματικό μπουκάλι εργαλείων σερβοεξοπλισμού
◆ Πλήρης εσωτερική προστασία
◆ Δεύτερο καθαρισμό της λαβής του εργαλείου
Πληροφορίες για το προϊόν:
SMTCL Σημείο τρυπών και τρυπών μηχανή DTC500 Αποτελεσματικό Κέντρο τρυπών CNC 1

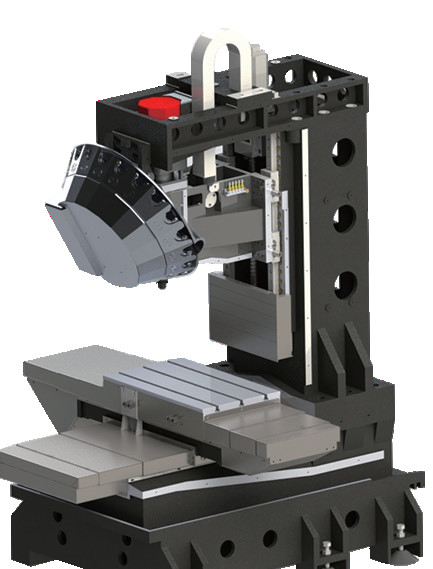

1.Το κρεβάτι με έξι πόδια γης, χαμηλό κέντρο βάρους και μεγάλο εύρος βελτιώνει την αντι-δονήσεις στις επιδόσεις του εργαλείου μηχανής με ολοκληρωμένο τρόπο.
SMTCL Σημείο τρυπών και τρυπών μηχανή DTC500 Αποτελεσματικό Κέντρο τρυπών CNC 2
2.Το κάτω μέρος είναι πιο σταθερό, και το εσωτερικό πλευρά έχει ισχυρότερη αντίσταση στροφής και περισσότεροσταθερή επεξεργασία.
SMTCL Σημείο τρυπών και τρυπών μηχανή DTC500 Αποτελεσματικό Κέντρο τρυπών CNC 3
3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.
SMTCL Σημείο τρυπών και τρυπών μηχανή DTC500 Αποτελεσματικό Κέντρο τρυπών CNC 4
4.Η λειτουργία αυτή εξασφαλίζει ότι η πραγματική ακρίβεια μηχανικής επεξεργασίας των προϊόντων τρύπησης και χτύπησης μπορεί να ελεγχθεί σταθερά εντός 0,015 mm κατά τη διάρκεια της διαδικασίας μηχανικής επεξεργασίας.
SMTCL Σημείο τρυπών και τρυπών μηχανή DTC500 Αποτελεσματικό Κέντρο τρυπών CNC 5
5.Οι τρεις άξονες σχηματίζουν μια δομή λαβύρινθου μέσω προφυλακτών και προστατευτικών, οι οποίες μπορούν να αποτρέψουν αποτελεσματικά την είσοδο των αποβλήτων μηχανικής και του υγρού κοπής,και βελτιώσει αποτελεσματικά τη διάρκεια ζωής του εργαλείου μηχανής.
SMTCL Σημείο τρυπών και τρυπών μηχανή DTC500 Αποτελεσματικό Κέντρο τρυπών CNC 6
6.Αυτή η λειτουργία μπορεί να λύσει αποτελεσματικά το πρόβλημα της πτώσης εργαλείου ή την ξαφνική επιδείνωση της ακρίβειας της μηχανικής που προκαλείται από ακαθάριστο φορέα εργαλείου.
Παράμετροι προϊόντος:

Βασικές τεχνικές προδιαγραφές

Βασικές τεχνικές παραμέτρους
Ονομασία
Μονάδα
DTC500
Εργασιακό τραπέζι
Μέγεθος τραπεζιού εργασίας
χμ
650×400
μέγιστο επιτρεπόμενο φορτίο
χιλιόγραμμο
250
Μέγεθος τρύπας σε Τ
mm × τεμάχια
14×3
Πεδίο επεξεργασίας
Μέγιστη διαδρομή του τραπεζιού εργασίας X

χμ
500
Μέγιστη διαδρομή της διαφάνειας Y

χμ
400
Μέγιστη διαδρομή του σπινδέλου Z
χμ
300
Απόσταση μεταξύ της άκρης του σπινθήρα και του τραπεζιού εργασίας

Μαξ. Μαξ.
χμ
460
- Μίνι.
χμ
160
Απόσταση από το κέντρο του σπινδέλου έως το σιδηρόδρομο-οδηγό

χμ
445
Στρίψιμο
Τρύπα από κοκκίνισμα (7:24)

BT1 χημικό προϊόν
Μαξ. ταχύτητα
r/min
20000
Ονομαστική ροπή εξόδου ((S1/S2)
Ε.μ.
11.8/17.5
Δύναμη κινητήρα σπινδέλου ((S1/S2)
kW
3.7/5.5
Εργαλείο
μοντέλο ράβδου εργαλείου

ΜΑΣ 403 BT30
Τροφή
Γρήγορη κίνηση.
Άξονας Χ
m/min
48
Άξονας Y

48
Άξονας Z

48
Δύναμη κινητήρα τριών αξόνων ((X/Y/Z)
kW
2.5/2.5/2.7
Στροφή ροπής του κινητήρα τριών αξόνων ((X/Y/Z)

Νμ
8/8/12
Ταχύτητα τροφοδοσίας
mm/min
30000
Επιστημονικό περιοδικό εργαλείων
Έντυπο περιοδικού εργαλείων

Εργαλειοστάσιο σέρβο του πύργου

Επιλέξτε μέθοδο εργαλείου

Διορθωτική επιλογή κοντινού εργαλείου

Δυνατότητα του περιοδικού εργαλείων
μπαρ
21
Μέγιστο μήκος εργαλείου
χμ
250
Μέγιστο βάρος εργαλείου
χιλιόγραμμο
3
Μέγιστη διάμετρος κεφαλιού εργαλείου
Πλήρες εργαλείο
χμ
Φ65
Παρακείμενο άδειο εργαλείο
χμ
Φ100
Χρόνος αλλαγής εργαλείου (εργαλείο σε εργαλείο)
σ
1.6
Βάρος μηχανής εργαλείου
χιλιόγραμμο
2800
Συνολική ηλεκτρική ισχύς

KVA
18
Διάσταση περίγραμμα (LXWXH)

χμ
2300 × 1800 × 2400
 Ακριβότητα εργαλείου μηχανής
Η ακρίβεια τοποθέτησης αυτού του εργαλείου μηχανής συμμορφώνεται με το Εθνικό Πρότυπο της Λαϊκής Δημοκρατίας της Κίνας GB/T18400.4-2010 "Πρότυπα αποδοχής για την ακρίβεια τοποθέτησης των εργαλείων μηχανής".
Στοιχεία επιθεώρησης
Τυπικό εργοστασίου
Ακριβότητα επεξεργασίας
IT6
Ακριβότητα θέσης
Άξονας Χ ((mm)
0.006
Άξονας Y ((mm)
0.006
Άξονας Z ((mm)
0.006
Επαναλαμβανόμενη ακρίβεια θέσης

Άξονας Χ ((mm)
0.004
Άξονας Y ((mm)
0.004
Άξονας Z ((mm)
0.004
- Όχι, όχι, όχι.
Ονομασία
Πρότυπο ή προδιαγραφή
Αριθμός
Ετικέτα
Σημείωση
1
Σύστημα CNC
FANUC OI-MF PLUS ΤΥΠΟΣ ((5)
1
FANUC

2
Κύριο μολύβι
aiI2/20000-B
1
FANUC

3
Σερβοκινητήρας άξονα Χ
aiS8/4000
1
FANUC

4
Υπηρετικός κινητήρας άξονα Y
aiS8/4000
1
FANUC

5
Σερβοκινητήρας άξονα Z
aiS12B/4000 aiS12B/4000
1
FANUC

6
Στροφή με μολύβι στον άξονα Χ
Στροφή σφαίρας,φ28×12,C3
1
Ιαπωνία THK

7
Στροφή μολύβδου στον άξονα Y
Στροφή σφαίρας,φ28×12,C3
1
Ιαπωνία THK

8
Στροφή μολύβδου στον άξονα Z
Στροφή σφαίρας,φ32×12,C3
1
Ιαπωνία THK

9
Στροφικό ρουλεμάν
20×47×15/25×62×15 2
4/4
Ιαπωνία

10
Επιστημονικό περιοδικό εργαλείων
21 θέσεις εργαλείων, περιοδικό εργαλείων του πύργου

1
Οκάντα, Ταϊβάν

11
Σύστημα λίπανσης

1
Σενγκ Σιάνγκ

12
Υδροδοχείο

1
Εργαλειομηχανή Shenyang

13
Πνευματικό μέρος

1
Τσι Λι Κε

14
Κεντρικός διακόπτης τροφοδοσίας

1
Κορέα LS

15
κύριος επαγγέλλων

Επικεφαλής
Κορέα LS

Σύμφωνα με τον κύκλο εφοδιασμού, ο κατασκευαστής έχει το δικαίωμα να αλλάζει εξαγοραζόμενα εξαρτήματα της ίδιας ποιότητας χωρίς να επηρεάζει τις επιδόσεις της μηχανής εργαλείου.
