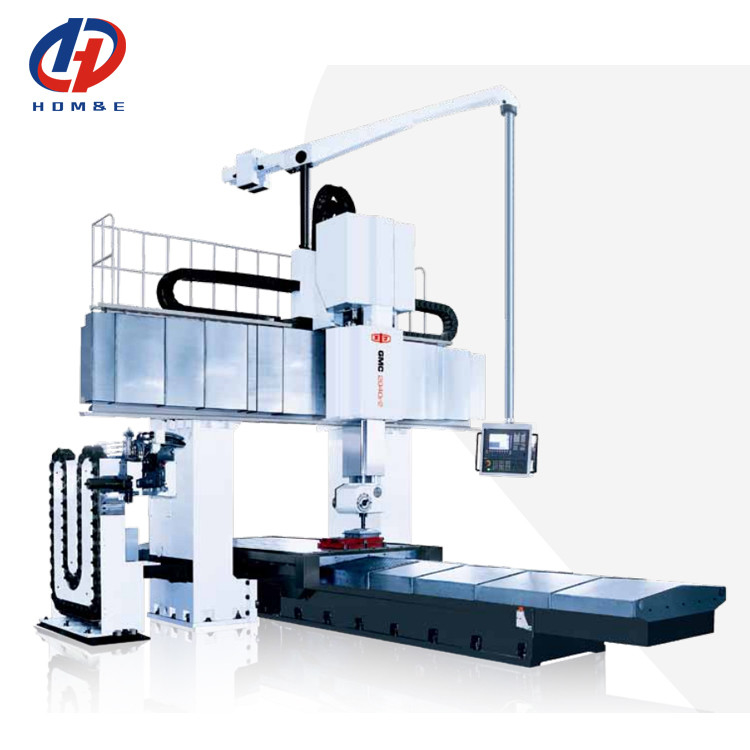

SMTCL GMCr2 Series Gantry Machining Center Heavy Duty CNC Gantry Boring and Milling Machine (Μεγάλη μηχανή CNC για το τρύπασμα και τη φρένα)
Λεπτομέρειες για το προϊόν
| Features: | Heavy Boring And Milling Machine | Μάρκα: | SMTCL |
|---|---|---|---|
| Model Number: | GMC1530r2 | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Επισημαίνω |
Κέντρο επεξεργασίας βαρέων βαρών,Κέντρο Επεξεργασίας CNC Gantry,Κέντρο Επεξεργασίας Πύργων SMTCL |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Μηχανή εργαλείου σειράς GMC-r2είναι μια μηχανή τρύπησης/τρίχωσης τύπου πύργου με κινητό πάγκο εργασίας και σταθερή διατομή, υιοθετεί υψηλής ακαμψίας σκελετό και είναι μια μηχανή εργαλείων υψηλής ταχύτητας και βαριάς κοπής.Η σειρά των εργαλειομηχανών χρησιμοποιείται για την επεξεργασία πολλαπλών τύπων ακριβών εξαρτημάτων, όπως διάφορα βασικά μεγάλα εργαλεία.Το προϊόν είναι εξοπλισμένο με προαιρετική αυτοματοποιημένη κεφαλή φρεναρίσματος δεξιάς γωνίας.και είναι σε θέση να ολοκληρώσει τη μηχανική επεξεργασία διαφόρων διαδικασιών, όπως το άλεμαΤο προϊόν εφαρμόζεται κυρίως σε βιομηχανίες όπως η ναυπηγική βιομηχανία, η βιομηχανία χάλυβα, η βιομηχανία χάλυβα, η βιομηχανία χάλυβα, η βιομηχανία χάλυβα και η βιομηχανία χάλυβα.παραγωγή ενέργειας, βαρέα μηχανήματα, μηχανές μηχανημάτων, μηχανήματα εργαλείων, κλωστοϋφαντουργικά μηχανήματα, μηχανήματα εκτύπωσης και κατασκευή καλούπιων, κλπ.
|
Άρθρο
|
μονάδα
|
GMV 1530r2
|
GMV 2040r2
|
GMV 2060r2
|
|
|
Εργασιακό πάγκο
|
Μέγεθος του τραπεζιού εργασίας
|
χμ
|
1500 × 3000
|
2000 × 4000
|
2000×6000
|
|
Απόσταση μεταξύ δύο στήλων
|
χμ
|
2100
|
2600
|
2600
|
|
|
Δυνατότητα φόρτωσης του πάγκου εργασίας
|
χιλιόγραμμο
|
10000
|
20000
|
25000
|
|
|
Διάμετρος τρυπών σε σχήμα Τ
|
mm × τεμάχια
|
28×7
|
28 × 11
|
28 × 11
|
|
|
Επεξεργασία
εύρος |
Άξονας ταξιδιού-X του τραπεζιού εργασίας
|
χμ
|
3600
|
4200
|
6200
|
|
Διαδρομή διαφάνειας
|
χμ
|
2700
|
3200
|
3200
|
|
|
Ραμ ταξίδι-Z
|
χμ
|
1000
|
1000
|
1000
|
|
|
Άξονας C
|
|
5 × 72°
|
5 × 72°
|
5 × 72°
|
|
|
Απόσταση από τη μύτη του σπινέλου έως το πάτωμα εργασίας-μέγιστη
|
χμ
|
1200
|
1200
|
1200
|
|
|
Απόσταση από τη μύτη του σπινθήρα έως το πάτωμα εργασίας-ελάχιστο
|
χμ
|
200
|
200
|
200
|
|
|
Απόσταση από την οριζόντια μύτη του σπινθήρα έως το κατακόρυφο κέντρο του σπινθήρα
|
χμ
|
206
|
206
|
206
|
|
|
Στρίψιμο
|
Τρύπα κοκκινοειδής ((7:24)
|
|
ISO50
|
ISO50
|
ISO50
|
|
Πεδίο ταχύτητας
|
r/min
|
10-2000
|
10-2000
|
10-2000
|
|
|
Δρόμος εξόδου (κατηγοριακή ροπή/30min)
|
Ε.μ.
|
1361/1633
|
1361/1633
|
1361/1633
|
|
|
Δύναμη κινητήρα σπινθήρα (φραγισμένο/30 λεπτά)
|
kW
|
37/44
|
37/44
|
37/44
|
|
|
Μέγεθος διατομής ορθογώνιου κροταμιού
|
χμ
|
420×470
|
420×470
|
420×470
|
|
|
Τροφή
|
Πεδίο ταχύτητας τροφοδότησης
|
mm/min
|
1-5000
|
1-5000
|
1-5000
|
|
Ταχεία κίνηση άξονας Χ
|
m/min
|
13
|
13
|
13
|
|
|
Ταχεία κίνηση άξονας Y
|
m/min
|
13
|
13
|
13
|
|
|
Γρήγορη κίνηση άξονας Z
|
m/min
|
10
|
10
|
10
|
|
|
Τοποθέτηση
ακρίβεια της μηχανής |
Άξονας Χ
|
χμ
|
0.03
|
0.032
|
0.04
|
|
Άξονας Y
|
χμ
|
0.03
|
0.032
|
0.032
|
|
|
Άξονας Z
|
χμ
|
0.025
|
0.025
|
0.025
|
|
|
Επαναληψιμότητα
ακρίβεια |
Άξονας Χ
|
χμ
|
0.02
|
0.022
|
0.025
|
|
Άξονας Y
|
χμ
|
0.02
|
0.022
|
0.022
|
|
|
Άξονας Z
|
χμ
|
0.01
|
0.01
|
0.01
|
|
|
Συνολική ηλεκτρική ισχύς
|
KVA
|
110
|
110
|
110
|
|
|
Χώρος δαπέδου που απαιτείται από το μηχάνημα (L*W*H)
|
χμ
|
11215 × 6427 × 7400
|
12778 × 6927 × 7400
|
16600 × 6927 × 7400
|
|
Η Υπηρεσία μας:
1. Συγκεντρώστε και διορθώστε πριν από την παράδοση
2Απαντήστε μέσα σε 24 ώρες και προχωρήστε στην αντιμετώπιση του προβλήματος.
3. 1 έτος δωρεάν επισκευή (μόνο χωρίς ανθρώπινη βλάβη).
4Παροχή συνολικής λύσης αποθήκευσης
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
