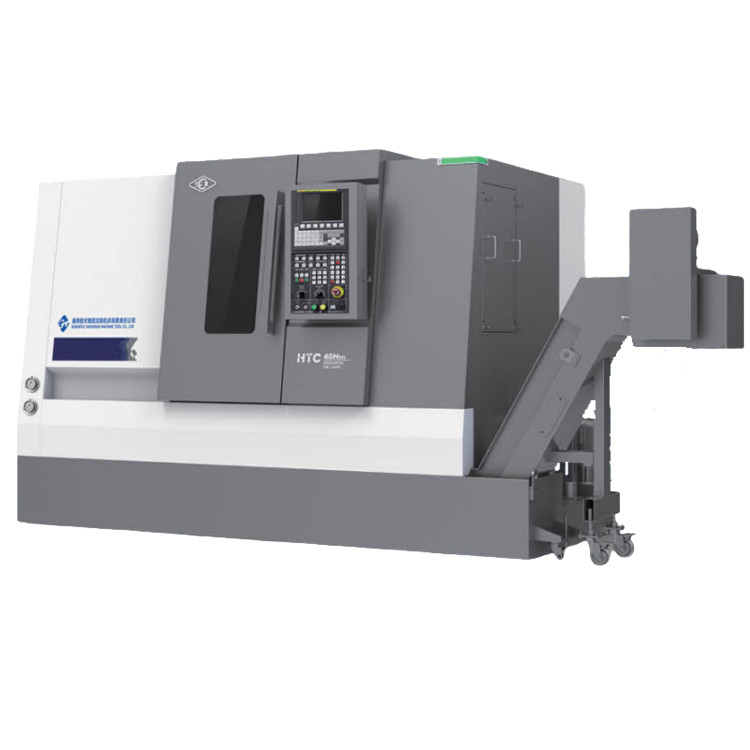

Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ

Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ

CNC κρεβατιών ραπίσματος τόρνος

CNC Τόρνος HTC40Q BMT55

Κεραμίδας CNC άξονα Y

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

Htc40h

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Model Number:
HTC40H
Κλειστή λέξη:
Οριζόντιο κέντρο στροφής CNC
Max.Cutting μήκος:
1000MM
Μέγιστο τέμνον Dia.:
380mm
Μαξ, κολυμπάς πάνω από το κρεβάτι.:
560 mm
X axis travel:
200mm
Z axis travel:
1050mm
Spindle speed:
4500 r/min
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς
50 σετ ανά μήνα
Περιγραφή του προϊόντος

Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ 0

Περιγραφή του προϊόντος:

Ακριβής CNC Στροφή Μεγάλο Σφαιρίδιο HTC40H BMT55 Δυναμικός Πύργος Σκίτος CNC Στροφή Με Άξονα Y
Το HTC40H ενσωματώνει έξυπνες και προηγμένες τεχνολογίες κατασκευής.η ταχύτητα φτάνει τις 45-4500 στροφές ανά λεπτόΜπορεί να περιστρέψει μέρη άξονα και δίσκου, και να εκτελέσει επεξεργασία όπως νήματα και τόξα, κατάλληλη για αποτελεσματική παραγωγή σε βιομηχανίες όπως η αυτοκινητοβιομηχανία και ο κινητήρας.

Χαρακτηριστικά του προϊόντος:

1Υψηλή αποδοτικότητα
◆ Υψηλή ταχεία ταχύτητα διασταύρωσης δύο άξων
◆ Διαχωρισμένη σέρβο-απόστολος
◆ Υψηλής απόδοσης υποστήριξη εργαλείων
◆ Προαιρετική υπο-στρογγυλοποιημένη επεξεργασία με πολλές ακολουθίες
2Υψηλή ακρίβεια.
◆ Προετοιμασμένη βίδα υψηλής ακρίβειας
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Μετρήσεις των προτύπων της διαδικασίας
◆ Σκληρά πρότυπα επιθεώρησης

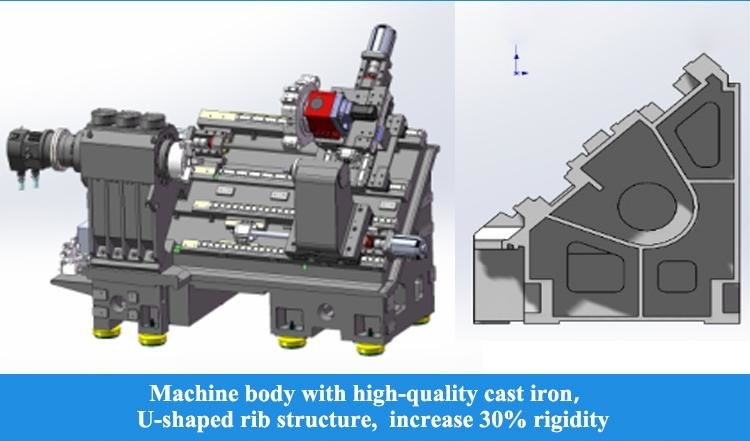

3Υψηλή ακαμψία
◆ Υψηλής ποιότητας κρεβάτι από χυτοσίδηρο και άλλα βασικά χυτοσίδηρα

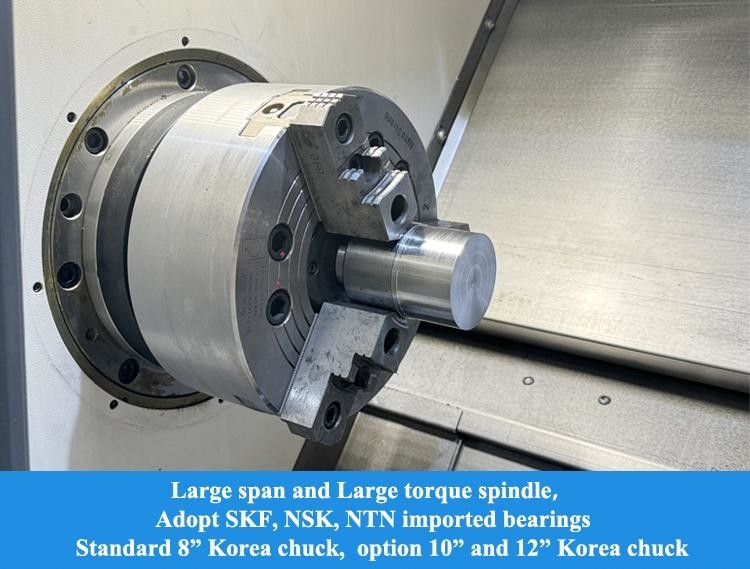

◆ Μονάδα ατρακτοειδούς μεγάλου εύρους
◆ Διάφραξη στο κρεβάτι με σχήμα τόξου
◆ Μικρή δομή σπινθήρων

Πληροφορίες για το προϊόν:

Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ 1
Γρήγορη ταχύτητα κίνησης: 30m/min
Ο κινητήρας εφοδιασμού συνδέεται απευθείας με τη βίδα σφαίρας μέσω ζεύξης, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μεταφορά χωρίς κενά.Οι σιδηρόδρομοι καθοδήγησης του άξονα X και Z υιοθετούν εισαγόμενες γραμμικές σιδηρόδρομους καθοδήγησης κυλίνδρων για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, αύξηση της ταχύτητας λειτουργίας και βελτίωση της αποδοτικότητας της παραγωγής.



Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ 2

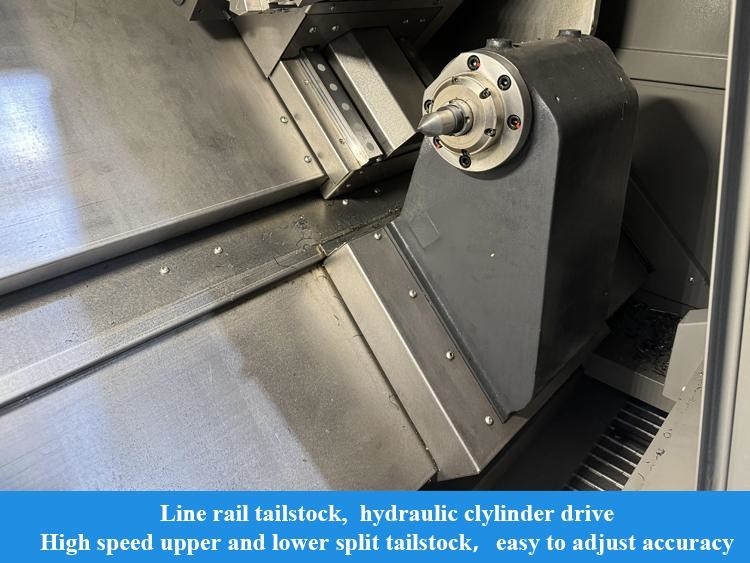

Διορθωτικό σέρβο
Το κέλυφος μπορεί να μετακινηθεί με προαιρετική τροφοδοσία,που μπορεί να ελέγχει με ακρίβεια και να ρυθμίζει ευέλικτα την ταχύτητα κίνησης του αποτομής και την εργασιακή δύναμη συμπίεσης σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στην ουρά να πλησιάσει γρήγορα το εργασιακό κομμάτι και να σφίξει χωρίς αντίκτυπο και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σφίξης.βελτίωση της παραγωγής
Το μοντέλο αυτό χρησιμοποιεί ένα άνω και ένα κατώτερο διαχωρισμένο κέλυφος, εύκολο στη ρύθμιση της ακρίβειας και βελτιώνει την αποτελεσματικότητα της συντήρησης.
Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ 3
Δύο σταθερές προεπιταγμένες δομές
Ο άξονας Χ αναπτύσσει διπλή σταθερή δομή στήριξης και χρησιμοποιεί μια προελαστική βίδα για την αποτελεσματική αντιστάθμιση της παραμόρφωσης προελαστικής και της αύξησης της θερμοκρασίας.Συνεργάζεται με μια ειδική δομή σφράγισης για να μειώσει την αύξηση της θερμοκρασίας της βίδα, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας εργαλείου μηχανής
Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ 4
Διαμόρφωση άξονα Y
Η προαιρετική διαμόρφωση με άξονα Y, σε συνδυασμό με τον πύργο που τροφοδοτείται από BMT, την υψηλής ακρίβειας δομή άξονα C και μια ποικιλία από θύλακες εργαλείων με κινητήρα, μπορούν να πραγματοποιήσουν σύνθετη επεξεργασία επιφάνειας με μια μόνο εγκατάσταση.
Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ 5

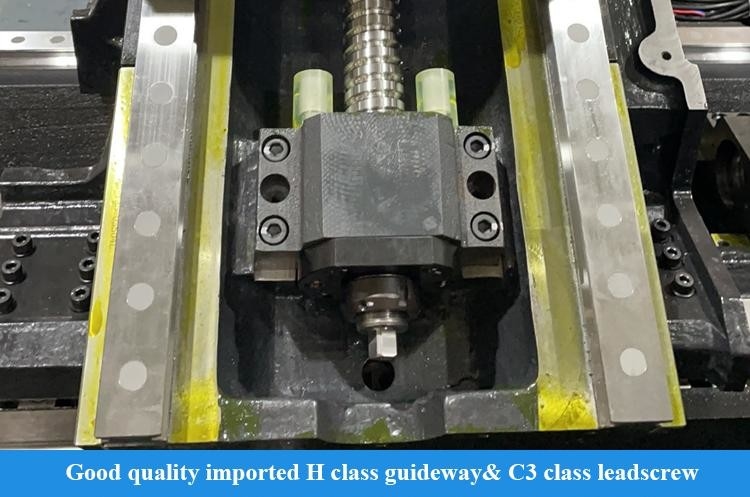

Στροφή σφαίρας υψηλής ακρίβειας
Χρησιμοποιεί εισαγόμενη υψηλής ποιότητας βίδα C3 και σιδηρόδρομο καθοδήγησης H και οδηγείται απευθείας από κινητήρα εφοδιασμού για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας.
Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ 6
Άλλες συσκευές για την κατασκευή οχημάτων
Το εύρος της σιδηροτροχιάς διευρύνεται λογικά, η δομή του συστήματος κίνησης βελτιστοποιείται,Το κύριο σώμα της σέλας του κρεβατιού είναι σχεδιασμένο σε σχήμα τόξου ώστε να εξασφαλίζεται η συνολική ακαμψία των σημαντικών συστατικών..
Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ 7

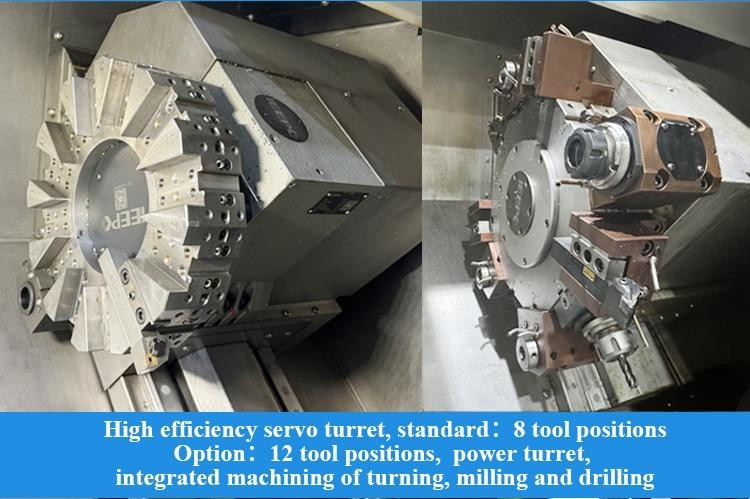

Αποτελεσματικός πύργος με παροχή τροφοδοσίας
Πρότυπη διεπαφή BMT, σύνδεση υψηλής ακαμψίας. Το εργαλείο τροφοδοτείται από διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αποτυχίας.Ο κινητήρας κίνησης είναι πλευρικά τοποθετημένος και συμπαγής δομής;Το όχημα είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη υψηλής αποδοτικότητας ολοκληρωμένης επεξεργασίας της στροφής, της φρέσκας και της τρυπείας.
Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ 8
Εσωτερικός φορέας εργαλείων ψύξης
Προαιρετικός εσωτερικός φορέας ψύξης εργαλείου και έξοδος νερού από το κέντρο εργαλείου συνειδητοποιούν την αποτελεσματική αφαίρεση τσιπ κατά τη διάρκεια της επεξεργασίας εσωτερικής τρύπας και εξασφαλίζουν την ποιότητα επεξεργασίας
Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ 9
Δυνατότητα φρέσκωσης εργαλείων με κινητήρα
Υλικό εργαστηρίου: HT200
Μοντέλο εργαλείου: Φ20 τετραγωνικός ώμος
Τεχνητή μηχανή
Κατάσταση ψύξης: ψύξη με νερό
Δυνατότητα γεώτρησης με οδηγούμενο εργαλείο
Υλικό εργαστηρίου: HT200
Έντυπο εργαλείου: Φ16 τρύπα στροφής
Κατάσταση ψύξης: ψύξη με νερό


Επακριβής CNC Τόρνος Μεγάλης Διαμέτρου Ατράκτου HTC40Q BMT55 Power Turret Κεκλιμένης Κλίνης CNC Τόρνος Με Άξονα Υ 10

Παράμετροι προϊόντος:
Σχέδιο
Μονάδα
HTC40H ((Q) /500
HTC40H(Π)/1000
Μαξ, κόβω διάγραμμα.
χμ
Φ380
Φ380
Μέγιστο μήκος κοπής
χμ
500
1000
Μαξ, κολυμπάς πάνω από το κρεβάτι.
χμ
Φ560
Φ560
Μαξ. κολύμπι διαμέρισμα.
χμ
Φ350
Φ350
Στρίψιμο
Μοντέλο μύτης με σπινθήρα

Α2-6
Α2-6
Εσωτερική διαφάνεια με μπροστινό ρουλέν.
χμ
100
100
Σπονδυλικός σπινθήρας και μέγεθος τρύπας

1:20Φ70
1:20Φ70
Διάγραμμα της τρύπας του σπινδέλου

Φ65
Φ65
Μαξ, σταμάτα.
χμ
Φ50
Φ50
Σωματική διάταξη χτύπησης.
χιλιοστό
8
8
Πεδίο ταχύτητας σπινθήρα
r/min
4500
4500
Ονομαστική ροπή σφαιριδίου
Αριθμός
136 ((769r/min)
136 ((769r/min)
Μαξ. ροπή σπινθήρα
Αριθμός
245 ((576r/min)
245 ((576r/min)
Κύρια ισχύς κινητήρα συνεχής / 15 min.
kW
Ασφάλεια, 1/15
Ασφάλεια, 1/15
Άξονας X/Z
Ταχεία κίνηση στον άξονα Χ/Ζ
m/min
30
30
Ταξιδεύσεις στον άξονα Χ
χμ
200
200
Ταξιδεύσεις στον άξονα Z
χμ
560
1050
Κουτσούκ



Ταξιδεύσεις απορροής
χμ
500
920
Μέθοδος οδήγησης από την ουρά

Υδραυλική κίνηση
Υδραυλική κίνηση
Κωνικό σχοινί της ουράς
Μορς
MT-5
MT-5
Πύργος
Τύπος πύργου

Οριζόντιος πύργος παροχής 8 σταθμών
Οριζόντιος πύργος παροχής 8 σταθμών
Υψόμετρο κέντρου
χμ
100
100
Ακριβότητα επαναλαμβανόμενης τοποθέτησης με δείκτη του πύργου
Σημ.
±1.6
±1.6
Αν μπορούσα να διαλέξω εργαλείο κοντά

- Ναι, ναι.
- Ναι, ναι.
Άλλα
Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου
χμ
1015
1015
Καθαρό βάρος μηχανής εργαλείου
χιλιόγραμμο
4200
4750
Συνολική ηλεκτρική ισχύς
KVA
27
27
Συνολικές διαστάσεις ((LxWxH)
χμ
2750×1890×1900
3620 × 1890 × 1900
Σημείωση: Οι παραμέτροι που παρέχονται στον πίνακα είναι μόνο για αναφορά.
Τυπική διαμόρφωση:

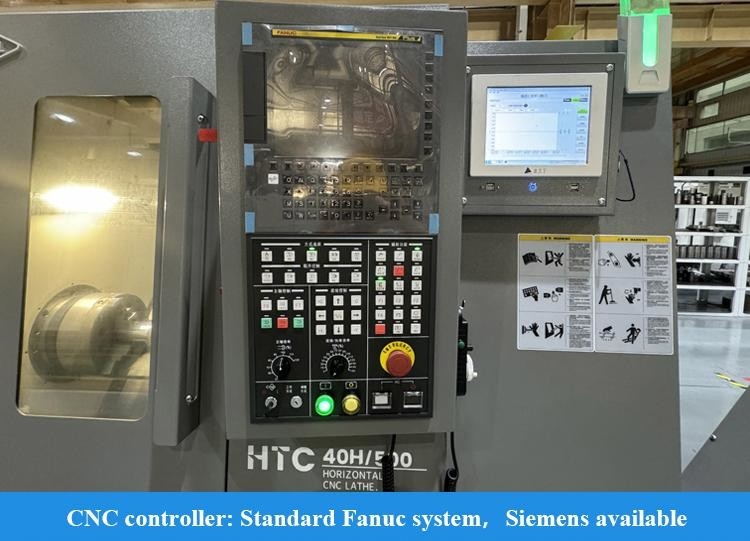

1Σύστημα FANUC-0i-TF Plus (5) (Σειρά H/S)
2Σύστημα GSK988TA (Σειρά Q)
3"Στρίψιμο τύπου μανίκι"
4Κύλινδρο πετρελαίου με κούφιο τσακ
5Οκτάστασιο φορτηγό εργαλείων σερβο

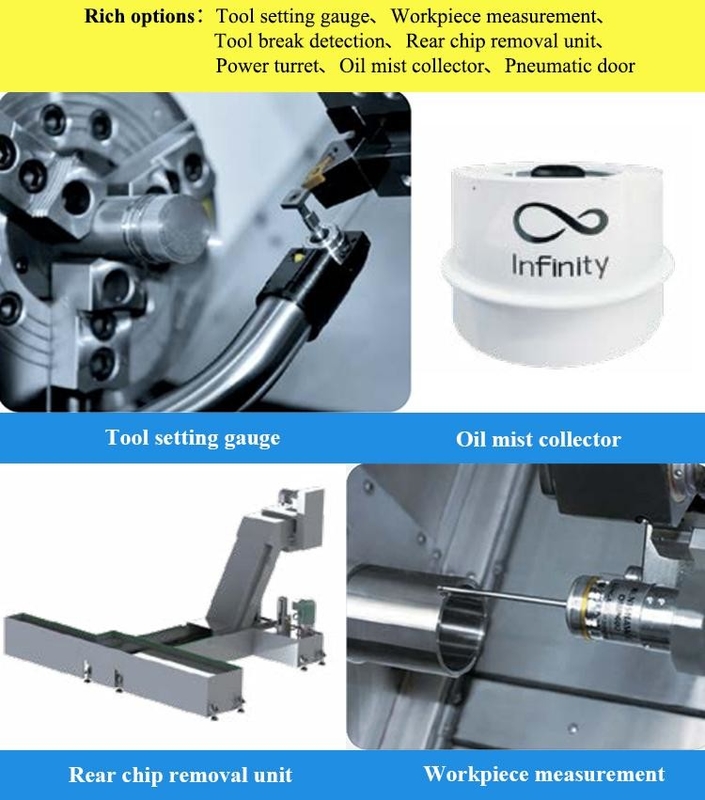

Προαιρετική διαμόρφωση:
1Σύστημα Siemens
2,Διαμέτρηση ρύθμισης εργαλείου
3,12 σταθμών τροφοδοσίας εργαλείων
4,Μέτρηση του εργασιακού τμήματος
5"Καροτσάκι εργαλείων ηλεκτρικής ενέργειας"
6Συλλέκτης ομίχλης πετρελαίου
7"Απομακρυντική μονάδα οπίσθιας θραύσης"
8Ανίχνευση ζημιών εργαλείου
9Πνευματική πόρτα.
