VMC850Q 3 άξονα κάθετο κέντρο επεξεργασίας CNC VMC Machine 4 άξονα CNC κάθετο κέντρο άλασης
Λεπτομέρειες για το προϊόν
| Μάρκα: | Επικαιροποίηση | Τύπος: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Όνομα προϊόντος: | Κάθετο επεξεργαμένος στη μηχανή κέντρο | Μέγεθος τραπεζιού (L × W): | 1200×500 |
| Μέγιστο φορτίο στο τραπέζι: | 600 κιλά | X Axis Travel: | 1000mm |
| Ταξίδια του άξονα: | 500mm | Z axis travel: | 540 χιλιοστά |
| Α.Τ.Κ.: | 24 ATC με ρομποτικό χέρι | ||
| Επισημαίνω |
Κέντρο κάθετης κατεργασίας VMC850Q,Κέντρο κατακόρυφης επεξεργασίας 3 άξων,4 άξονες κάθετο κέντρο επεξεργασίας |
||
Περιγραφή του προϊόντος
Περιγραφή Προϊόντος:
1, Σχεδιασμός υψηλής ακαμψίας και υψηλής σταθερότητας
* Κρεβάτι χύτευσης υψηλής αντοχής
* Οδηγός κυλίνδρων τριών αξόνων κατηγορίας P
* Στήλη ψαροκόκαλου μεγάλου εύρους
Παράμετροι Προϊόντος:
|
Είδος
|
Μονάδα
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Χωρητικότητα
|
Διαδρομή άξονα X
|
mm
|
850
|
1000
|
1100
|
|
Διαδρομή άξονα Y
|
mm
|
500
|
500
|
620
|
|
|
Διαδρομή άξονα Z
|
mm
|
540
|
540
|
600
|
|
|
Μύτη ατράκτου στην επιφάνεια τραπεζιού
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Μύτη ατράκτου στην επιφάνεια στήλης
|
mm
|
640
|
640
|
743
|
|
|
Τραπέζι εργασίας
|
Μέγεθος τραπεζιού (Μ×Π)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Μέγιστο φορτίο στο τραπέζι
|
kg
|
600
|
600
|
1000
|
|
|
Μέγεθος T-slot
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Άτρακτος
|
Ταχύτητα ατράκτου
|
rpm
|
10000
|
10000
|
10000
|
|
Κώνος ατράκτου/στέλεχος ατράκτου
|
mm
|
Κώνος 7/24
|
Κώνος 7/24
|
Κώνος 7/24
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Κινητήρας ατράκτου
|
kw
|
7.5/11
|
7.5/11
|
11/15
|
|
|
Μέγιστη ροπή εξόδου
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Τύπος κίνησης ατράκτου
|
|
Συγχρονισμένος οδοντωτός ιμάντας
|
|||
|
Εργαλεία
|
Μοντέλο θήκης εργαλείων
|
|
MAS 403 BT40
|
||
|
Μοντέλο μπουλονιού έλξης
|
|
MAS 403 P40T-I
|
|||
|
Ρυθμός τροφοδοσίας
|
Γρήγορη διαδρομή X,Y,Z
|
m/min
|
48/48/48
|
||
|
Ισχύς κινητήρα 3 αξόνων (X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Ροπή κινητήρα 3 αξόνων (X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Μέγιστος ρυθμός τροφοδοσίας κοπής
|
mm/min
|
1-20000
|
|||
|
A.T.C
|
Τύπος
|
pc
|
ATC με ρομποτικό βραχίονα
|
||
|
Λειτουργία
|
|
Επιλογή πλησιέστερου εργαλείου σε διπλή κατεύθυνση
|
|||
|
Χωρητικότητα
|
Τεμ
|
24
|
|||
|
Μέγιστο μήκος εργαλείου
|
mm
|
300
|
|||
|
Μέγιστο βάρος εργαλείου
|
kg
|
7
|
|||
|
Μέγιστη διάμετρος δίσκου εργαλείου - Πλήρης
|
mm
|
80
|
|||
|
Μέγιστη διάμετρος δίσκου εργαλείου - Δίπλα
|
mm
|
150
|
|||
|
Χρόνος αλλαγής εργαλείου (T-T)
|
sec
|
2.5
|
|||
|
Το ύψος μεταξύ τραπεζιού και εδάφους
|
mm
|
900
|
900
|
950
|
|
|
Άλλα
|
Συνολικές διαστάσεις
(Μ×Π×Υ)
|
mm
|
2400×2975×2840
(Εξαιρείται ο μεταφορέας τσιπ)
|
2700×2975×2840
(Εξαιρείται ο μεταφορέας τσιπ)
|
2940×3450×3050
(Εξαιρείται ο μεταφορέας τσιπ)
|
|
Καθαρό βάρος μηχανήματος
|
kg
|
5100
|
5400
|
6200
|
|
|
Συνολική απαίτηση ισχύος
|
KVA
|
18
|
18
|
25
|
|
|
Τυπική διαμόρφωση:

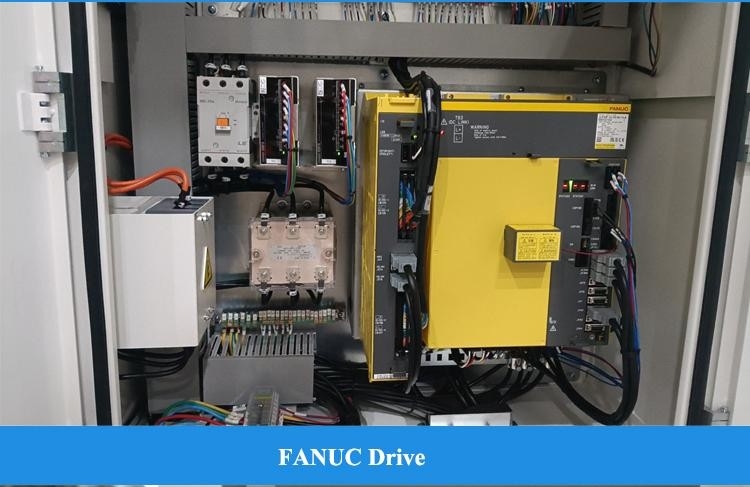

1. Σύστημα ελέγχου FANUC OI-MF TYPE(5)β
2. Άτρακτος 10000 RPM, συνδεδεμένος με ιμάντα 3. Περιοδικό εργαλείων χειριστή 24 δίσκων 4. Δεξαμενή νερού + τσιπ έκπλυσης κρεβατιού 5. Πιστόλι καθαρού αέρα, φως εργασίας, προειδοποιητικό φως |
Επιλεκτική διαμόρφωση:
1. Σύστημα Fanuc Oi-MF TAPE(l)β

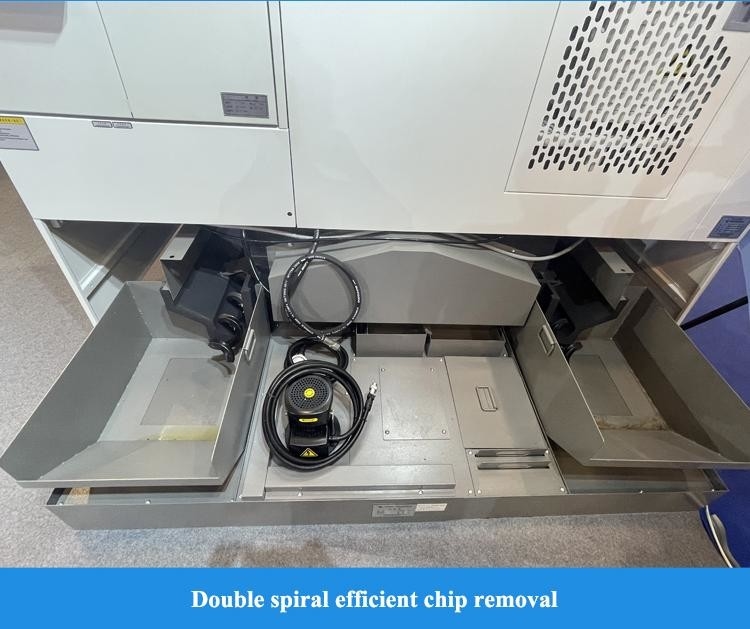

2. Σύστημα Fanuc Oi-MF TAPE(l)α 3. Σύστημα CNC Siemens 828D 4. Άμεση σύνδεση μηχανικής ατράκτου 12000 RPM 5. 16000 RPM, 24000 μηχανοκίνητη άτρακτος 6. Περιστρεφόμενο τραπέζι 4ου άξονα 7. Ψύξη μέσα 2MPa, 3MPa,5MPa,7MPa 8. Διαχωριστής λαδιού-νερού 9. Αφαιρέτης τσιπ αλυσίδας 10. Πιστόλι καθαρού νερού 11. Έλεγχος εργαλείων και τεμαχίων εργασίας 12. Αυτόματη πόρτα 13. Κλείδωμα πόρτας ασφαλείας 14. Ηλεκτρικό ντουλάπι και κλιματισμός |
||||
Η Υπηρεσία ΜΑΣ:
Εξασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται
2. Πάνω από 100 έλεγχοι διαδικασίας παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. Δοκιμαστική λειτουργία 72 ωρών πριν από την παράδοση
◆ 30+ χρόνια ιστορίας Ε&Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση στον μηχανισμό σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, συντήρηση χαμηλού κόστους, δεν επηρεάζει την παραγωγή
Συχνές ερωτήσεις:
Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;
αρχής από την ημερομηνία της φορτωτικής του μηχανήματος.
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός; Υπηρεσία one-to-one
Μετά τις πωλήσεις: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
