Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe

Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe

Οικονομικός CNC τόρνος

Σέρβο TailStock

Σέρβο TailStock

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

HTC 30H

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Αριθμό μοντέλου:
HTC16Q
CNC ή όχι:
ΚΑΤ
Κλειστή λέξη:
Οριζόντιο κέντρο στροφής CNC
Max.Cutting μήκος:
160 χιλιοστά
Μέγιστο τέμνον Dia.:
160 χιλιοστά
Μαξ, κολυμπάς πάνω από το κρεβάτι.:
420 χιλιοστά
Ταξιδεύσεις στον άξονα Χ:
145 χιλιοστά
Ταξιδεύσεις στον άξονα Z:
205 χιλιοστά
Ταχύτητα ατράκτου:
6000 r/min
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς
50 σετ ανά μήνα
Περιγραφή του προϊόντος

Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 0

Περιγραφή Προϊόντος:

Οικονομικό CNC τόρνος HTC30Q Σύστημα GSK Μηχανουργική Μικρών Μερών Σερβο Οπίσθιο Κέντρο Κλίνης CNC Τόρνος
Το HTC30Q είναι ένα κέντρο τόρνευσης CNC υψηλής απόδοσης σχεδιασμένο για μηχανουργική ακριβείας μικρών και μεσαίων εξαρτημάτων. Διαθέτει δομή κλίνης 45° και οδηγούς κουτιού υψηλής ακαμψίας, εξασφαλίζοντας εξαιρετική σταθερότητα κατά τη διάρκεια βαριάς κοπής. Εξοπλισμένο με σερβο-πυργίσκο 12 θέσεων και μύτη ατράκτου A2-6, υποστηρίζει γρήγορες αλλαγές εργαλείων και κοπή υψηλής ροπής. Το μηχάνημα προσφέρει μέγιστη διάμετρο τόρνευσης 320mm και μέγιστο μήκος τόρνευσης 400mm, με ρυθμούς ταχείας διαδρομής άξονα X/Z έως 24m/min. Ιδανικό για τις αυτοκινητοβιομηχανίες, την αεροδιαστημική και την ηλεκτρονική βιομηχανία, διαπρέπει στην παραγωγή σύνθετων εξαρτημάτων όπως άξονες, δίσκοι και εξαρτήματα με σπείρωμα με υψηλή απόδοση και ακρίβεια.

Χαρακτηριστικά Προϊόντος:

1, Υψηλή Απόδοση
◆ Υψηλή ταχύτητα ταχείας διαδρομής δύο αξόνων
◆ Διαχωρισμένο σερβο οπίσθιο κέντρο
◆ Υψηλής απόδοσης σερβο-εργαλειοφορέας
◆ Προαιρετική ενσωματωμένη επεξεργασία πολλαπλών ακολουθιών υπο-ατράκτου
2, Υψηλή Ακρίβεια
◆ Βίδα προ-τεντώσεως υψηλής ακρίβειας
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Ποσοτικοποίηση των προτύπων διεργασίας
◆ Αυστηρά πρότυπα επιθεώρησης
3, Υψηλή Ακαμψία
◆ Κλίνη από χυτοσίδηρο υψηλής ποιότητας και άλλα βασικά χυτά
◆ Μονάδα ατράκτου μεγάλου εύρους
◆ Χάσμα κλίνης σε σχήμα τόξου κατά της κάμψης
◆ Οπίσθιο κέντρο μικρής δομής ατράκτου

Λεπτομέρειες Προϊόντος:

Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 1
Ταχύτητα γρήγορης κίνησης: 30m/min
Ο σερβοκινητήρας συνδέεται απευθείας με τη βίδα σφαιρών μέσω ενός συνδέσμου, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μετάδοση χωρίς κενά. Οι οδηγοί άξονα X και Z υιοθετούν εισαγόμενες γραμμικές ράγες κύλισης για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, αυξάνουν την ταχύτητα λειτουργίας και βελτιώνουν την αποδοτικότητα της παραγωγής.


Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 2
Διαχωρισμένο Σερβο Οπίσθιο Κέντρο
Το οπίσθιο κέντρο μπορεί να μετακινηθεί με προαιρετικό τρόπο σερβοκίνησης, το οποίο μπορεί να ελέγξει με ακρίβεια και να ρυθμίσει ευέλικτα την ταχύτητα κίνησης του οπίσθιου κέντρου και τη δύναμη σύσφιξης εργασίας σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στο οπίσθιο κέντρο να πλησιάσει γρήγορα το τεμάχιο εργασίας και να σφίξει χωρίς πρόσκρουση και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο σχετικά με τη θέση σύσφιξης. βελτίωση της παραγωγής
αποδοτικότητα αντικατάστασης. Υιοθετεί ένα διαχωρισμένο οπίσθιο κέντρο πάνω και κάτω, εύκολο στην προσαρμογή της ακρίβειας και στη βελτίωση της αποδοτικότητας συντήρησης.
Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 3
Δομή διπλής σταθερής προ-έντασης
Ο άξονας Χ αναπτύσσει μια δομή διπλής σταθερής στήριξης και χρησιμοποιεί μια βίδα προ-έντασης για να αντισταθμίσει αποτελεσματικά την παραμόρφωση προ-έντασης και την παραμόρφωση αύξησης θερμοκρασίας. Συνεργάζεται με μια ειδική δομή στεγανοποίησης για να μειώσει την αύξηση της θερμοκρασίας της βίδας, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας του εργαλειομηχανής
Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 4
Διαμόρφωση άξονα Υ
Προαιρετική διαμόρφωση άξονα Υ, σε συνδυασμό με τροφοδοτούμενο πυργίσκο BMT, δομή άξονα C υψηλής ακρίβειας και μια ποικιλία τροφοδοτούμενων εργαλειοφορέων, μπορεί να πραγματοποιήσει σύνθετη επεξεργασία επιφανειών με μία εγκατάσταση.
Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 5
Βίδα σφαιρών υψηλής ακρίβειας
Χρησιμοποιεί βίδα υψηλής ποιότητας εισαγωγής βαθμού C3 και ράγα οδηγού βαθμού Η και οδηγείται απευθείας από σερβοκινητήρα για να επιτύχει εξαιρετική ακρίβεια λειτουργίας.
Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 6
Αντικαμπτική σέλα
Το εύρος της ράγας οδηγού είναι λογικά διευρυμένο, η δομή του συστήματος κίνησης είναι βελτιστοποιημένη και το κύριο σώμα της σέλας κλίνης είναι σχεδιασμένο σε σχήμα τόξου για να εξασφαλίσει τη συνολική ακαμψία των σημαντικών εξαρτημάτων.
Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 7
Αποτελεσματικός σερβο-τροφοδοτούμενος πυργίσκος
Τυπική διεπαφή BMT, σύνδεση υψηλής ακαμψίας. το εργαλείο οδηγείται από τη διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αστοχίας. ο κινητήρας κίνησης είναι τοποθετημένος στο πλάι και συμπαγής σε δομή. είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη υψηλής απόδοσης ενσωματωμένης επεξεργασίας τόρνευσης, φρεζαρίσματος και διάτρησης.
Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 8
Εσωτερικός ψυκτικός εργαλειοφορέας
Προαιρετικός εσωτερικός ψυκτικός εργαλειοφορέας και έξοδος νερού από το κέντρο του εργαλείου πραγματοποιούν αποτελεσματική αφαίρεση τσιπ κατά τη διάρκεια της μηχανουργικής κατεργασίας εσωτερικής οπής και εξασφαλίζουν την ποιότητα επεξεργασίας
Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 9
Δυνατότητα φρεζαρίσματος τροφοδοτούμενου εργαλείου
Υλικό τεμαχίου εργασίας: HT200
Μοντέλο εργαλείου: Ф20 τετράγωνος ώμος
φρέζα
Κατάσταση ψύξης: ψύξη με νερό
Δυνατότητα διάτρησης τροφοδοτούμενου εργαλείου
Υλικό τεμαχίου εργασίας: HT200
Μοντέλο εργαλείου: Ф16 τρυπάνι στρέψης
Κατάσταση ψύξης: ψύξη με νερό

Παράμετροι Προϊόντος:
Είδη
Μονάδες
HTC 16H(Q)
HTC 30H(Q)
Μέγ. διάμετρος κοπής
mm
Φ160
Φ300
Μέγιστο μήκος κοπής
mm
160
500
Μέγ. διάμετρος περιστροφής πάνω από την κλίνη
mm
Φ420
Φ420
Μέγ. διάμετρος περιστροφής πάνω από το κενό κλίνης
mm
Φ160
Φ280

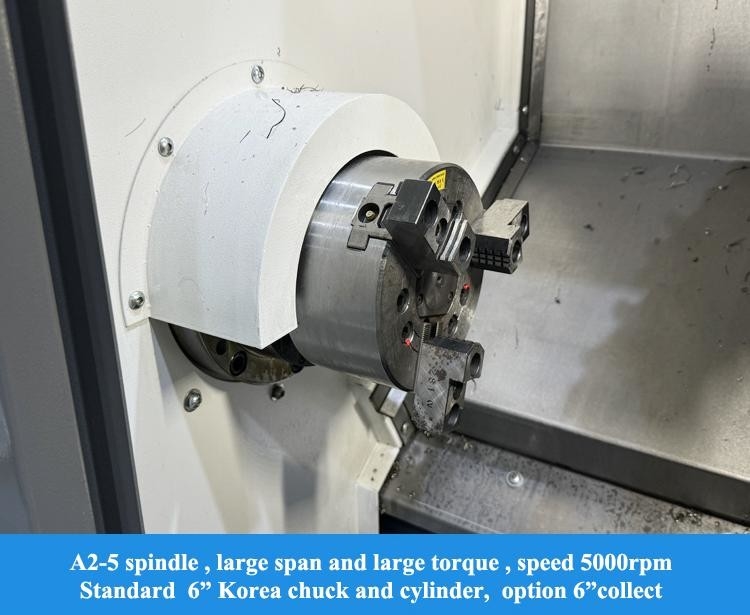

Άτρακτος
Μοντέλο μύτης ατράκτου
-
A2-5
A2-6
Εσωτερική διάμετρος μπροστινού ρουλεμάν
mm
90
100
Κωνικότητα ατράκτου και μέγεθος οπής

1:20;Φ62
1:20;Φ70
Διάμετρος οπής ατράκτου Μέγ.
mm
Φ56
Φ65
Μέγ. διάμετρος ράβδου
mm
Φ44
Φ50
Τυπική διάμετρος τσοκ
ίντσα
6"
8"
Εύρος ταχύτητας ατράκτου
r/min
6000
4500
Μέγιστη ροπή ατράκτου
N.m
72(1500r/min)
180(576r/min)
Ονομαστική ροπή ατράκτου
N.m
86(1500r/min)
110(769r/min)
Ισχύς εξόδου κύριου κινητήρα συνεχής/30 λεπτά
kW
11/13.2
9/11
Άξονας X/Z
Ταχύτητα ταχείας διαδρομής άξονα X
mm
30
30
Ταχύτητα ταχείας διαδρομής άξονα Z
mm
30
30
Διαδρομή άξονα X
mm
145
160
Διαδρομή άξονα Z
mm
205
560
Οπίσθιο κέντρο
Διαδρομή οπίσθιου κέντρου
mm

30
Μέθοδος κίνησης οπίσθιου κέντρου


Σύρσιμο σέλας
Διαδρομή μανικιού οπίσθιου κέντρου
mm

100
Διάμετρος μανικιού οπίσθιου κέντρου
mm

Φ100
Κωνικότητα οπής οπίσθιου κέντρου


MT- 5
Πυργίσκος εργαλείων
Μορφή πυργίσκου εργαλείων

Σερβο-πυργίσκος 8 θέσεων
Σερβο-πυργίσκος 8 θέσεων
Κεντρικό ύψος
mm
63
80
Ακρίβεια επανατοποθέτησης μεταφοράς εργαλειοφορέα
Δευτ.
±1.6
±1.6
Εάν θα μπορούσε να επιλέξει εργαλείο κοντά
mm
ναι
ναι
Άλλα
Απόσταση μεταξύ του κέντρου ατράκτου και του δαπέδου
mm
926
936
Βάρος μηχανήματος
kg
2600
3500
Συνολική χωρητικότητα παροχής ρεύματος
KVA
23
23
Συνολικές διαστάσεις (ΜxΠxΥ)
mm
1830×1580×1650
2295×1680×1650

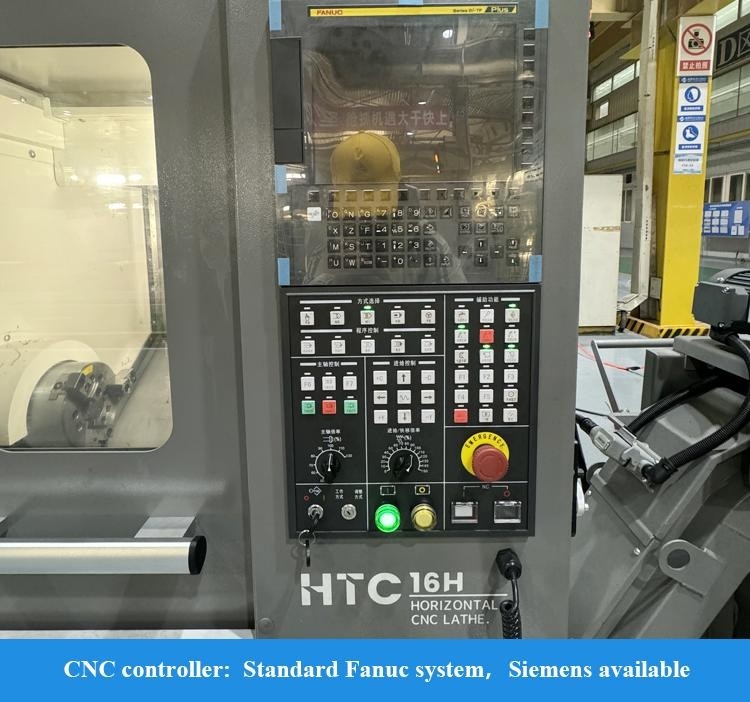

Τυπική διαμόρφωση:
1, Σύστημα FANUC-0i-TF Plus (5) (Σειρά H/S)
2, Σύστημα GSK988TA (Σειρά Q)
3, Άτρακτος τύπου μανικιού
4, Υδραυλικός κύλινδρος τσοκ
5, Σερβο-εργαλειοφορέας 8 θέσεων

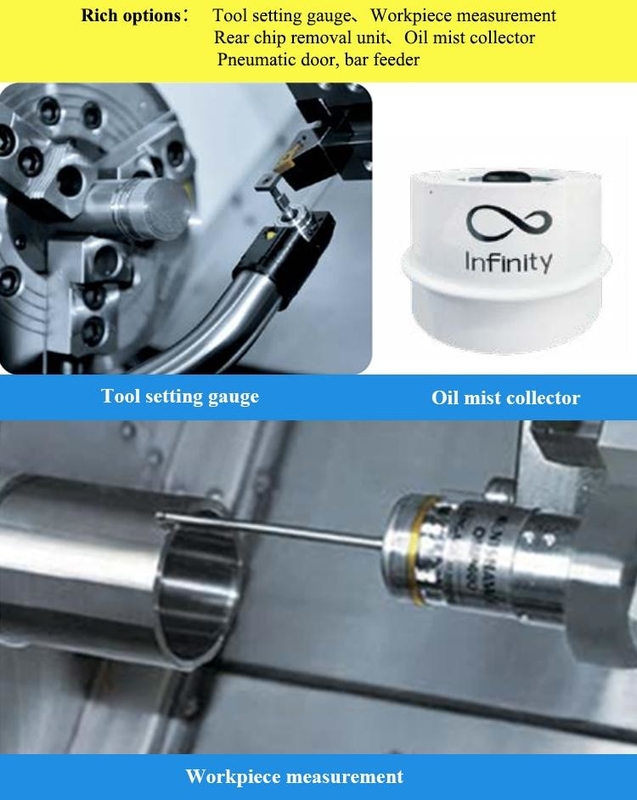

Προαιρετική διαμόρφωση:
1, Σύστημα Siemens
2, Μετρητής ρύθμισης εργαλείων
3, Σερβο-εργαλειοφορέας 12 θέσεων
4, Μέτρηση τεμαχίου εργασίας
5, Τροφοδοτούμενος εργαλειοφορέας
6, Συλλέκτης ομίχλης λαδιού
7, Μονάδα αφαίρεσης πίσω τσιπ
8, Ανίχνευση ζημιάς εργαλείου
9, Πνευματική πόρτα

Η Υπηρεσία ΜΑΣ:

Εξασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται
2. Πάνω από 100 έλεγχοι διαδικασίας παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. Δοκιμαστική λειτουργία 72 ωρών πριν από την παράδοση

Γιατί να μας επιλέξετε:
◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται
◆ 30 χρόνια + ιστορία Ε&Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση στον μηχανισμό σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, συντήρηση χαμηλού κόστους, δεν επηρεάζει την παραγωγή
Σχετικά με εμάς:
Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 10
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε CNC τόρνους, κάθετα κέντρα μηχανουργικής κατεργασίας, οριζόντια κέντρα μηχανουργικής κατεργασίας, κέντρα μηχανουργικής κατεργασίας πύλης, κέντρα μηχανουργικής κατεργασίας πέντε αξόνων, κέντρα τόρνευσης-φρεζαρίσματος και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει ιστορία άνω των 80 ετών στην κατασκευή εργαλειομηχανών. Ο πρώτος τόρνος, η μηχανή διάτρησης και η μηχανή βαρελίσματος γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, κατασκευαστικά μηχανήματα, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε τα εργαλειομηχανήματα με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:

Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 11

Έκθεση:

Οικονομικό CNC Lathe HTC16Q Σύστημα GSK Μικρών μεγεθών εξαρτήματα Εργαλεία Servo Tailstock Σκλίνη κρεβατιού CNC Lathe 12

Συχνές ερωτήσεις:

Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;

Είμαστε μια κατασκευαστική εταιρεία.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως CNC τόρνος, CNC φρέζα, κάθετο κέντρο μηχανουργικής κατεργασίας, συμβατικός τόρνος, μηχανή διάτρησης, ακτινωτή μηχανή διάτρησης και ούτω καθεξής.
Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχάνημα ειδικού σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.
Ε4: Ποιοι είναι οι όροι εγγύησής σας;
Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχής γενομένης από την ημερομηνία της φορτωτικής του μηχανήματος.
Ε5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά την πώληση: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
Ε6: Γιατί να επιλέξετε την εταιρεία σας;
Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής
πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;
Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον τόπο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε έγκαιρα μηχανικούς μηχανικούς και ηλεκτρολόγους για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να καταχωρηθούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
