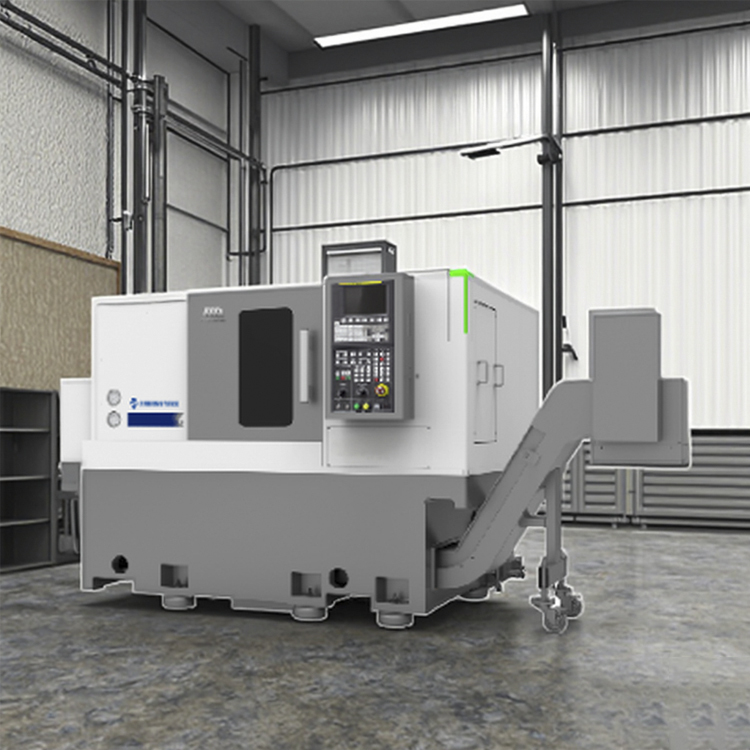

Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο

Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο

Υψηλή ακρίβεια

Κέντρο στροφής CNC

Δυνατότητα υψηλού κόστους

Place of Origin:

CHINA

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Model Number:

HTC 30Q

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Model Number:
HTC30Q
Key word:
Horizontal CNC Lathe
Max.cutting dia.:
300mm
Maximum cutting length:
500mm
Max.swing dia. over bed:
420mm
Max.swing dia.over bed gap:
280mm
Spindle speed:
4500rpm
Όροι πληρωμής και αποστολής
Minimum Order Quantity
1
Packaging Details
The wooden case,Tin trunk ,Other seaworthy packing
Delivery Time
45-60 days
Payment Terms
T/T,L/C,,Western Union
Supply Ability
50 sets per month
Περιγραφή του προϊόντος

Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο 0

Περιγραφή του προϊόντος:

Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο
HTC30Q CNC Lathe: Διαθέτει 30° άκαμπτο τραπεζοειδές κρεβάτι για σταθερότητα, σπιντέλο υψηλής ροπής και υδραυλικό πύργο 8 σταθμών.Άξονες X/Z υψηλής ταχύτητας (30m/min).
Οι στροφές CNC HTC16H/30H καταλαμβάνουν μικρό χώρο και είναι κατάλληλες για επεξεργασία υψηλής ακρίβειας διαφόρων μικρών εξαρτημάτων, ανταποκρινόμενες αποτελεσματικά στην επεξεργασία αυτοκινήτων, ρουλεμάντων, υλικού,ιατρικές και άλλες βιομηχανίες.

Χαρακτηριστικά του προϊόντος:

1Υψηλή αποδοτικότητα
◆ Υψηλή ταχεία ταχύτητα διασταύρωσης δύο άξων
◆ Διαχωρισμένη σέρβο-απόστολος
◆ Υψηλής απόδοσης υποστήριξη εργαλείων
◆ Προαιρετική υπο-στρογγυλοποιημένη επεξεργασία με πολλές ακολουθίες
2Υψηλή ακρίβεια.
◆ Προετοιμασμένη βίδα υψηλής ακρίβειας
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Μετρήσεις των προτύπων της διαδικασίας
◆ Σκληρά πρότυπα επιθεώρησης
3, Υψηλή Ακαμψία
◆ Υψηλής ποιότητας κρεβάτι από χυτοσίδηρο και άλλα βασικά χυτοσίδηρα
◆ Μονάδα ατρακτοειδούς μεγάλου εύρους
◆ Διάφραξη στο κρεβάτι με σχήμα τόξου
◆ Μικρή δομή σπινθήρων

Πληροφορίες για το προϊόν:

Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο 1
Γρήγορη ταχύτητα κίνησης: 30m/min
Ο κινητήρας εφοδιασμού συνδέεται απευθείας με τη βίδα σφαίρας μέσω ζεύξης, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μεταφορά χωρίς κενά.Οι σιδηρόδρομοι καθοδήγησης του άξονα X και Z υιοθετούν εισαγόμενες γραμμικές σιδηρόδρομους καθοδήγησης κυλίνδρων για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, αύξηση της ταχύτητας λειτουργίας και βελτίωση της αποδοτικότητας της παραγωγής.



Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο 2
Χωρισμένος σέρβο-απόστολος
Το κέλυφος μπορεί να μετακινηθεί με προαιρετική τροφοδοσία,που μπορεί να ελέγχει με ακρίβεια και να ρυθμίζει ευέλικτα την ταχύτητα κίνησης του αποσκευών και τη δύναμη συμπίεσης σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στην ουρά να πλησιάσει γρήγορα το εργασιακό κομμάτι και να σφίξει χωρίς αντίκτυπο και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σφίξης.βελτίωση της παραγωγής
Το μοντέλο αυτό χρησιμοποιεί ένα άνω και ένα κατώτερο διαχωρισμένο κέλυφος, εύκολο στη ρύθμιση της ακρίβειας και βελτιώνει την αποτελεσματικότητα της συντήρησης.
Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο 3
Δύο σταθερές προεπιταγμένες δομές
Ο άξονας Χ αναπτύσσει διπλή σταθερή δομή στήριξης και χρησιμοποιεί μια προελαστική βίδα για την αποτελεσματική αντιστάθμιση της παραμόρφωσης προελαστικής και της αύξησης της θερμοκρασίας.Συνεργάζεται με μια ειδική δομή σφράγισης για να μειώσει την αύξηση της θερμοκρασίας της βίδα, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας εργαλείου μηχανής
Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο 4
Διαμόρφωση άξονα Y
Η προαιρετική διαμόρφωση με άξονα Y, σε συνδυασμό με τον πύργο που τροφοδοτείται από BMT, την υψηλής ακρίβειας δομή άξονα C και μια ποικιλία από θήκους εργαλείων με κινητήρα, μπορούν να πραγματοποιήσουν σύνθετη επεξεργασία επιφάνειας με μια μόνο εγκατάσταση.
Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο 5

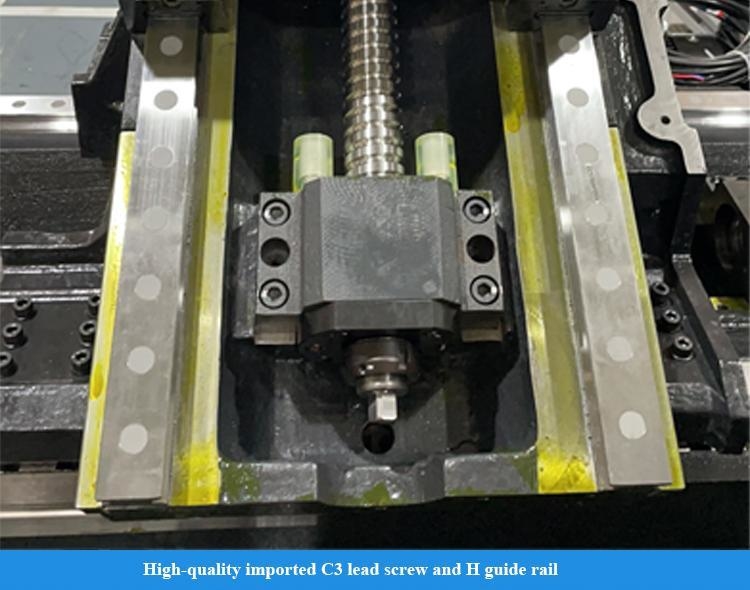

Στροβίδας σφαίρας υψηλής ακρίβειας
Χρησιμοποιεί εισαγόμενη υψηλής ποιότητας βίδα C3 και σιδηρόδρομο καθοδήγησης H και οδηγείται απευθείας από κινητήρα σερβοκίνησης για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας.
Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο 6
Άλλες συσκευές για την κατασκευή οχημάτων
Το εύρος της σιδηροτροχιάς διευρύνεται λογικά, η δομή του συστήματος κίνησης βελτιστοποιείται,Το κύριο σώμα της σέλας του κρεβατιού είναι σχεδιασμένο σε σχήμα τόξου ώστε να εξασφαλίζεται η συνολική ακαμψία των σημαντικών συστατικών..
Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο 7
Αποτελεσματικός πύργος με παροχή τροφοδοσίας
Πρότυπη διεπαφή BMT, σύνδεση υψηλής ακαμψίας. Το εργαλείο τροφοδοτείται από διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αποτυχίας.Ο κινητήρας κίνησης είναι πλευρικά τοποθετημένος και συμπαγής δομής;Το όχημα είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη υψηλής αποδοτικότητας ολοκληρωμένης επεξεργασίας της στροφής, της φρέσκας και της τρύπησης.
Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο 8
Εσωτερικός φορέας εργαλείων ψύξης
Προαιρετικός εσωτερικός φορέας ψύξης εργαλείου και έξοδος νερού από το κέντρο εργαλείου συνειδητοποιούν την αποτελεσματική αφαίρεση τσιπ κατά τη διάρκεια της επεξεργασίας εσωτερικής τρύπας και εξασφαλίζουν την ποιότητα επεξεργασίας
Ακριβής CNC Τροχείο HTC30Q CNC Κέντρο Στροφής SMTCL Οριζόντια Σκλίση κρεβάτι CNC Τροχείο 9
Δυνατότητα φρέσκωσης εργαλείων με κινητήρα
Υλικό εργαστηρίου: HT200
Μοντέλο εργαλείου: Φ20 τετραγωνικός ώμος
Τεχνητή μηχανή
Κατάσταση ψύξης: ψύξη με νερό
Δυνατότητα γεώτρησης με κινητό εργαλείο
Υλικό εργαστηρίου: HT200
Έντυπο εργαλείου: Φ16 τρύπα στροφής
Κατάσταση ψύξης: ψύξη με νερό

Παράμετροι προϊόντος:
Άρθρα
Μονάδες
HTC 16H (((Q)
HTC 30H(Π)
Μαξ, κόβω τη διαφορά.
χμ
Φ160
Φ300
Μέγιστο μήκος κοπής
χμ
160
500
Μαξ, κουνήσου πάνω από το κρεβάτι.
χμ
Φ420
Φ420
Μαξ. Κουνούσε το διάγραμμα. Πάνω από το κενό κρεβατιού.
χμ
Φ160
Φ280
Στρίψιμο
Μοντέλο μύτης με σπινθήρα
-
Α2-5
Α2-6
Εσωτερική διαφάνεια με μπροστινό ρουλέν.
χμ
90
100
Σπονδυλικός σπινθήρας και μέγεθος τρύπας

1:20Φ62
1:20Φ70
Διάγραμμα της τρύπας του σπινθήρα.
χμ
Φ56
Φ65
Μαξ, σταμάτα.
χμ
Φ44
Φ50
Σωματική διάταξη χτύπησης.
χιλιοστό
6 ιντσών
8 ιντσών.
Πεδίο ταχύτητας σπινδέλου
r/min
6000
4500
Μέγιστη ροπή σπινθήρα
Ε.μ.
72 ((1500r/min)
180 ((576r/min)
Ονομαστική ροπή σφαιριδίου
Ε.μ.
86 ((1500r/min)
110 ((769r/min)
Η ισχύς εξόδου του κύριου κινητήρα συνεχής/30 min.
kW
11/13.2
9/11
Άξονας X/Z
Γρήγορη ταχύτητα διασταύρωσης στον άξονα Χ
χμ
30
30
Γρήγορη ταχύτητα διασταύρωσης στον άξονα Z
χμ
30
30
Ταξιδεύσεις στον άξονα Χ
χμ
145
160
Ταξιδιωτική κίνηση στον άξονα Z
χμ
205
560
Κουτσούκ
Ταξιδεύσεις απορροής
χμ

30

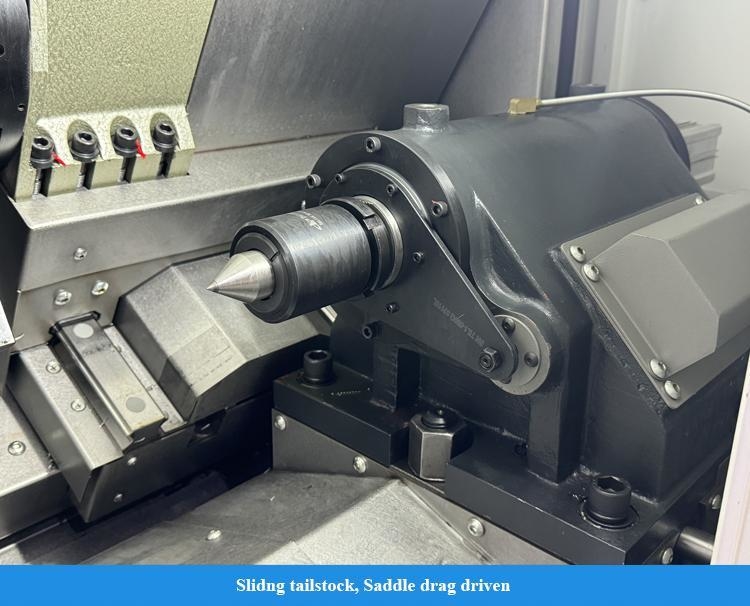

Μέθοδος οδήγησης από την ουρά


Αντίσταση της σέλας
Ταξίδι με μανίκι
χμ

100
Το μανίκι της ουράς.
χμ

Φ100
Κωνικό σχοινί της ουράς


MT- 5

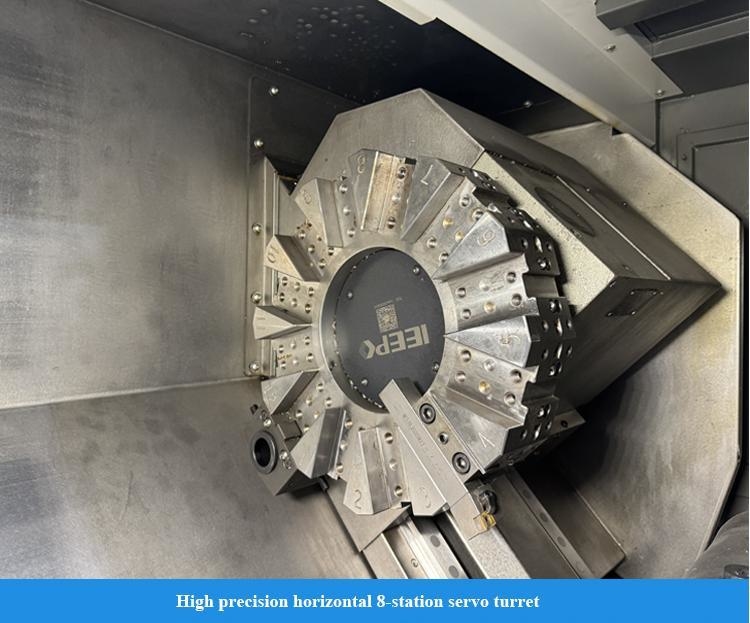

Πύργος εργαλείου
Σχήμα πύργου εργαλείου

Οριζόντιος πύργος παροχής υπηρεσιών 8 σταθμών
Οριζόντιος πύργος παροχής υπηρεσιών 8 σταθμών
Υψόμετρο κέντρου
χμ
63
80
Ακρίβεια επανατοποθέτησης της μεταφοράς του φορέα εργαλείου
Σημ.
±1.6
±1.6
Αν μπορούσα να διαλέξω εργαλείο κοντά
χμ
- Ναι, ναι.
- Ναι, ναι.
Άλλα
Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου
χμ
926
936
Βάρος της μηχανής
χιλιόγραμμο
2600
3500
Συνολική ισχύς τροφοδοσίας
KVA
23
23
Συνολικές διαστάσεις ((LxWxH)
χμ
1830 × 1580 × 1650
2295 × 1680 × 1650
Τυπική διαμόρφωση:
1Σύστημα FANUC-0i-TF Plus (5) (Σειρά H/S)
2Σύστημα GSK988TA (Σειρά Q)
3"Στρίψιμο τύπου μανίκι"
4Κύλινδρο πετρελαίου με κούφιο τσακ
5Οκτάστασιο φορτηγό εργαλείων σερβο
Προαιρετική διαμόρφωση:
1Σύστημα Siemens
2,Διαμέτρηση ρύθμισης εργαλείου
3,12 σταθμών τροφοδοσίας εργαλείων
4,Μέτρηση του εργασιακού τμήματος
5"Καροτσάκι εργαλείων ηλεκτρικής ενέργειας"
6Συλλέκτης ομίχλης πετρελαίου
7"Απομακρυντική μονάδα οπίσθιας θραύσης"
8Ανίχνευση ζημιών εργαλείου
9Πνευματική πόρτα.
