Μηχανή λείανσης μαχαιριών 5 αξόνων υψηλής ακρίβειας MG200, Μηχανή λείανσης εργαλείων πέντε αξόνων
Λεπτομέρειες για το προϊόν
| Μάρκα: | HD | Τύπος: | MG300 |
|---|---|---|---|
| Όνομα προϊόντος: | Μηχανή λείανσης εργαλείων CNC πέντε αξόνων | ||
| Επισημαίνω |
Μηχανή Τρίχωσης Εργαλείων CNC,Μηχανή λείανσης εργαλείων CNC υψηλής ακρίβειας,Πέντε άξονες CNC μηχανή άλεσης εργαλείων |
||
Περιγραφή του προϊόντος
Περιγραφή Προϊόντος:

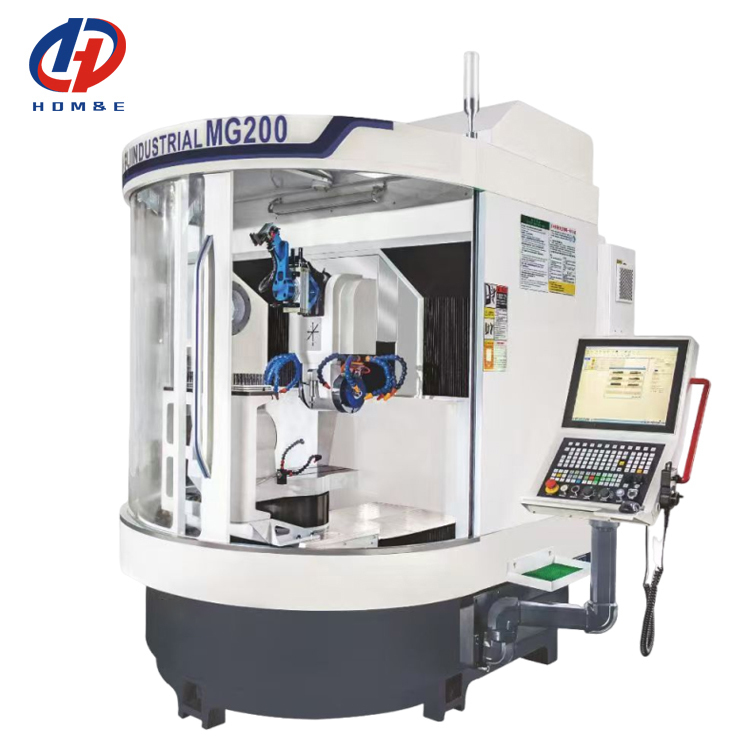

Μηχανή λείανσης μαχαιριών 5 αξόνων υψηλής ακρίβειας MG200 Μηχανή λείανσης εργαλείων πέντε αξόνων
Αυτή η μηχανή λείανσης εργαλείων 5 αξόνων διαθέτει υψηλή ακρίβεια και ισχυρή απόδοση. Εξοπλισμένη με ένα προηγμένο σύστημα CNC, επιτρέπει τη σύνδεση 5 αξόνων για την κατεργασία πολύπλοκων εργαλείων. Με ένα σταθερό κρεβάτι και έναν ατράκτο τροχού λείανσης υψηλής ακρίβειας, είναι κατάλληλη για την παραγωγή και την επαναλείανση φρεζοκατάσκευων, τρυπανιών και διαφόρων εργαλείων, προσφέροντας αποτελεσματικότητα και ακρίβεια.
1, Μπορεί να εξοπλιστεί με προηγμένο σύστημα CNC διαλόγου ανθρώπου-μηχανής, τόσο προγραμματισμό κώδικα G, όσο και λογισμικό εργαλείων. Το σύστημα είναι ασφαλές, σταθερό, βολικό και ανθεκτικό στις ηλεκτρομαγνητικές παρεμβολές. Η μεταφορά προγράμματος μεταξύ CNC και PC μπορεί να πραγματοποιηθεί μέσω διεπαφής Ethernet και USB3.0, με τον συντομότερο χρόνο προετοιμασίας επεξεργασίας και εκκίνηση με ένα κλικ, έτσι ώστε η παραγωγικότητα να μπορεί να βελτιωθεί σημαντικά.

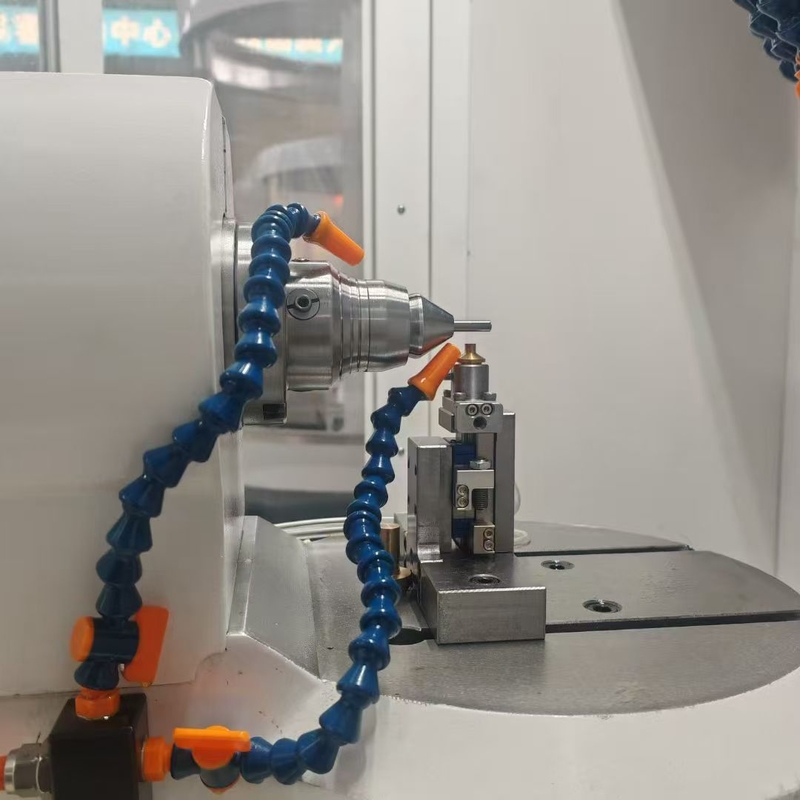

2, Είναι εξοπλισμένο με λογισμικό προσομοίωσης 3D για την εμφάνιση των απαραίτητων παραμέτρων της επεξεργασίας εργαλείων με τη μορφή πλαισίου διαλόγου. Μετά την εισαγωγή παραμέτρων, η προσομοίωση εργαλείων μπορεί να εμφανίσει τα 3D γραφικά του εργαλείου και τα βήματα λείανσης της μηχανής εργαλείων. (Διακρίνετε κάθε βήμα λείανσης με διαφορετικά χρώματα) Χρησιμοποιήστε τη λειτουργία αποφυγής σύγκρουσης του λογισμικού για να αποφύγετε το φαινόμενο σύγκρουσης στην πραγματική διαδικασία. Επιλέξτε την αντίστοιχη μονάδα λογισμικού μπορεί να επεξεργαστεί μια ποικιλία εργαλείων, μέσω του αισθητήρα, για να πραγματοποιήσει την αυτόματη μέτρηση κύκλου του τεμαχίου εργασίας και την αντιστάθμιση φθοράς εργαλείων, η οποία μπορεί να παράγει εργαλεία και να επισκευάσει και να ακονίσει εργαλεία.
3, Βαρύς σχεδιασμός, υψηλή ισχύς, δομή κλειστού τύπου τύπου γέφυρας, καλή ακαμψία, υψηλή αντοχή, καλή σταθερότητα.
4, Αρχική εισαγόμενη βίδα, ράγα οδηγού, άξονας A, C για περιστροφικό τραπέζι DD motor υψηλής ακρίβειας, ο κινητήρας DD μπορεί να επιτύχει περιστροφή χωρίς κενά, για να εξασφαλίσει ακρίβεια γωνίας R, ισχυρή ευαισθησία, καλή σταθερότητα, βελτίωση της ακρίβειας λείανσης εργαλείων και της απόδοσης επεξεργασίας.
5, Ο άξονας X/Y είναι ένας γραμμικός κινητήρας, με χάρακα πλέγματος υψηλής ακρίβειας, ο οποίος μειώνει σημαντικά τη φθορά των εξαρτημάτων, έχει υψηλότερη ακρίβεια, ταχύτερη απόκριση και υψηλότερη απόδοση επεξεργασίας.

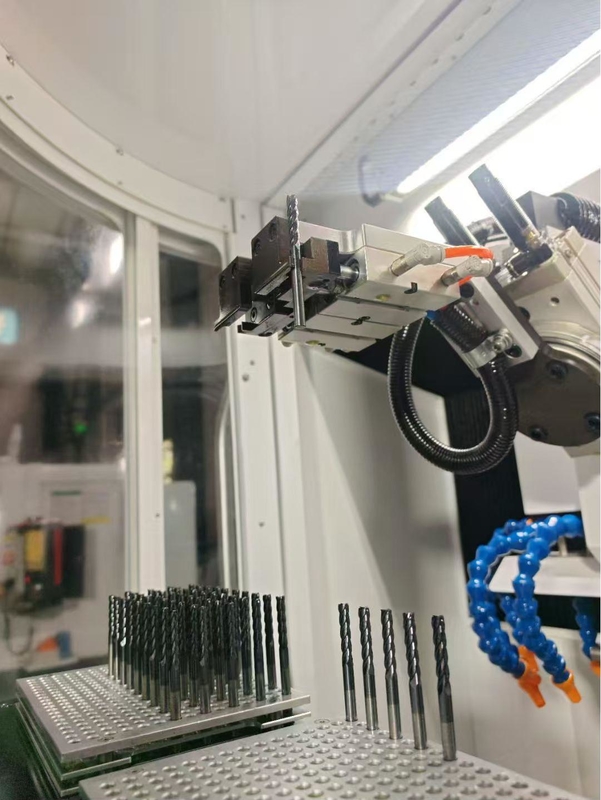

6, Σύμφωνα με τις ανάγκες του χρήστη, μπορεί να επιλεγεί μηχανικός βραχίονας έξι αξόνων ακριβείας ή αυτοσχέδια ενσωματωμένη συσκευή φόρτωσης και εκφόρτωσης για την πραγματοποίηση αυτόματης φόρτωσης και εκφόρτωσης. Η αυτόματη αναπλήρωση καυσίμου και η επεξεργασία προϊόντων μπορούν να πραγματοποιηθούν ταυτόχρονα μέσω μη επανδρωμένης λειτουργίας, βελτιώνοντας σημαντικά την απόδοση παραγωγής της μηχανής λείανσης εργαλείων.

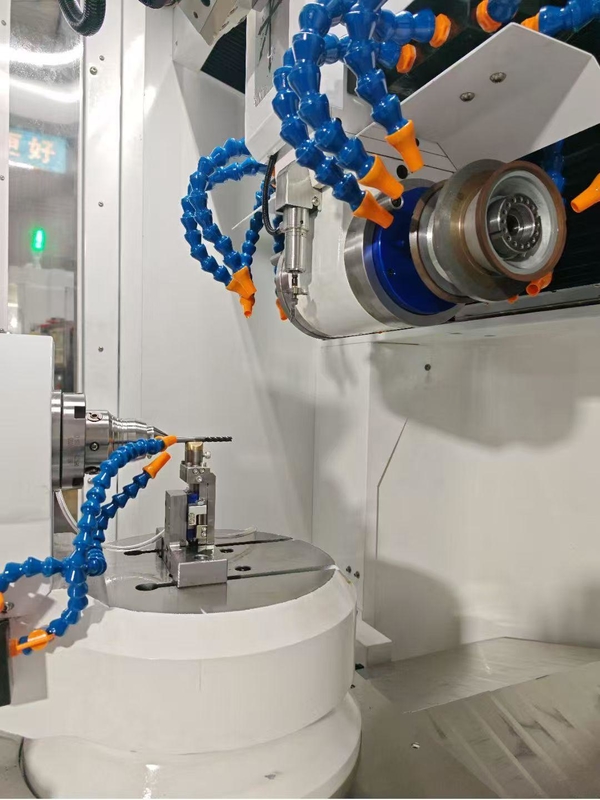

7, Διπλός εκτεταμένος ηλεκτρικός άξονας, μεγάλη ροπή, μεγάλη δύναμη λείανσης. Ο διπλός εκτεταμένος άξονας μπορεί να εξοπλιστεί με 6-8 τροχούς λείανσης, που είναι κατάλληλοι για την επεξεργασία μη τυποποιημένων εργαλείων και εργαλείων στίλβωσης.
8, Εξοπλισμένο με κέντρο και απλή υποστήριξη για την παραγωγή μακρών εργαλείων.
Περιοχές Εφαρμογής:

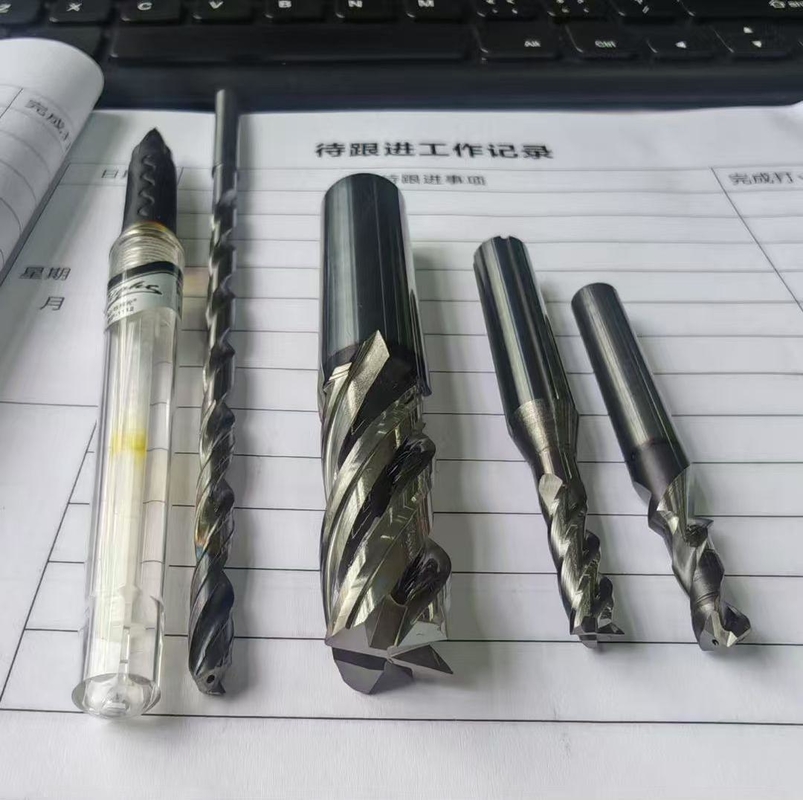

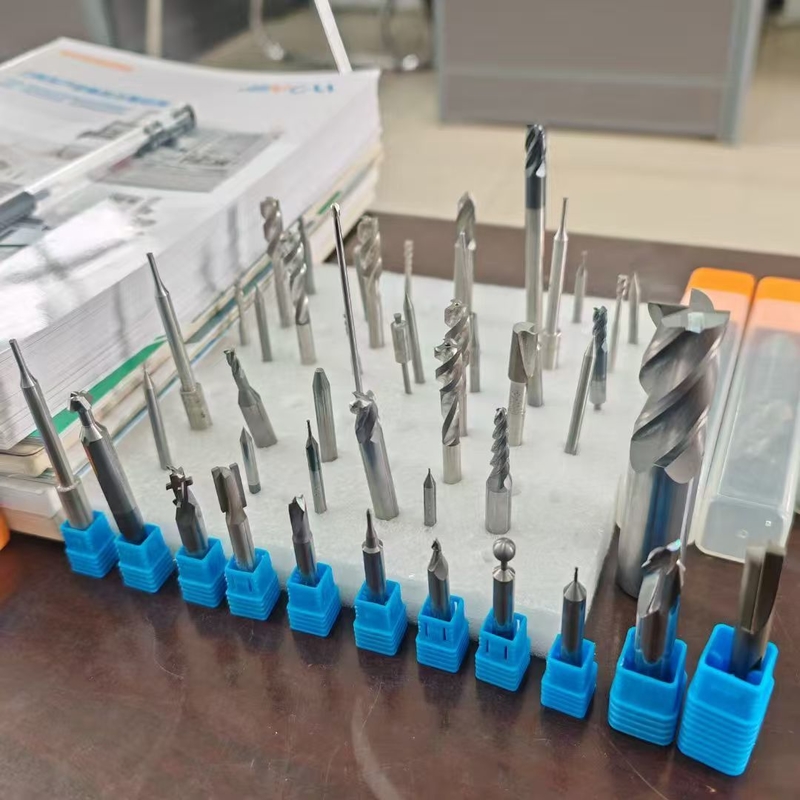

1, Υλικά επεξεργασίας: χάλυβας υψηλής ταχύτητας, καρβίδιο και ανοξείδωτο χάλυβα κ.λπ.
2, Τύπος ραβδωτού: ραβδωτό ευθείας αυλάκωσης, ραβδωτό κωνικής ευθείας αυλάκωσης, σπειροειδές ραβδωτό, κωνικό σπειροειδές ραβδωτό.
3, Τύπος τρυπανιού: τρυπάνι ευθείας αυλάκωσης, τρυπάνι σπειροειδούς αυλάκωσης, τρυπάνι σκαλοπατιού ευθείας αυλάκωσης, τρυπάνι σκαλοπατιού σπειροειδούς αυλάκωσης
4, Φρέζα: μαχαίρι επίπεδης κεφαλής, μαχαίρι κωνικής επίπεδης κεφαλής, μαχαίρι στρογγυλής μύτης, μαχαίρι tavernose, μαχαίρι κεφαλής μπάλας, μαχαίρι κωνικής κεφαλής μπάλας.
5, Διάφορες τυπικές και μη τυποποιημένες επεξεργασίες εργαλείων. Λείανση σύνδεσης πέντε αξόνων σε εξαρτήματα προϊόντων.
Παράμετροι Προϊόντος:
| Μοντέλο | Μονάδα | MG300 | MG200 | MG100 |
| Διαδρομή άξονα X | mm | 950 | 800 | 600 |
| Διαδρομή άξονα Y | mm | 520 | 400 | 350 |
| Διαδρομή άξονα Z | mm | 250 | 220 | 200 |
| Διαδρομή άξονα A | Συνεχής 360° | Συνεχής 360° | Συνεχής 360° | |
| Διαδρομή άξονα C | ° | ±180° | ±180° | ±180° |
| Ακρίβεια τοποθέτησης του άξονα X/Y/Z | mm | 0.005 | 0.005 | 0.005 |
| Ακρίβεια επαναλαμβανόμενης τοποθέτησης του άξονα XYZ | mm | 0.003 | 0.003 | 0.003 |
| Ακρίβεια τοποθέτησης του άξονα A/C | ±5Arc sec | ±5Arc sec | ±5Arc sec | |
| Ακρίβεια επαναλαμβανόμενης τοποθέτησης του άξονα A/C | ±2Arc sec | ±2Arc sec | ±2Arc sec | |
| Ονομαστική ισχύς του ατράκτου | kw | 24kw | 18kw | 10kw |
| Ταχύτητα ατράκτου | rpm | 0-6000 | 0-6000 | 0-6000 |
| Μοντέλο ράβδου τροχού λείανσης | HSK50E | HSK50E | HSK50E | |
| Αριθμός τροχών λείανσης που μπορούν να εγκατασταθούν | pcs | 6-8 | 6-8 | 6-8 |
| Μέγιστη διάμετρος τροχού λείανσης | mm | 150 | 150 | 150 |
| Κωνικότητα του φορέα εργαλείου τεμαχίου εργασίας | BT50/W20/W25 | BT50/W20/W25 | BT50/W20/W25 | |
| Μέγιστο μήκος λείανσης | mm |
Μήκος λεπίδας :260, συνολικό μήκος :300 |
Μήκος λεπίδας :160, συνολικό μήκος :200 |
Μήκος λεπίδας :70, συνολικό μήκος :100 |
| Ελάχιστη διάμετρος λαβής τεμαχίου εργασίας | mm | 3 | 3 | 3 |
| Μέγιστη διάμετρος λαβής τεμαχίου εργασίας | mm | 32 | 20 | 12 |
| Ελάχιστη διάμετρος κοπτικής ακμής τεμαχίου εργασίας | mm | 1 | 1 | 0.5 |
| Μέγιστη διάμετρος τεμαχίου εργασίας | mm | 200 | 150 | 100 |
| Πίεση αέρα λειτουργίας | Mpa | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 |
| Ρυθμός ροής ψυκτικού | L/min | 85 | 85 | 85 |
| Συνολική ισχύς του εξοπλισμού | 35KW(three-phase AC380V) | 25KW(three-phase AC380V) | 20KW(three-phase AC380V) | |
| Μήκος * πλάτος * ύψος | mm | 2500*2500*2500 | 2200*2500*2200 | 2100*2200*2400 |
| Μεικτό βάρος του εξοπλισμού | T | 6 | 5 | 4 |
Εξασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται
2. Πάνω από 100 έλεγχοι διαδικασίας παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
◆ 30 χρόνια + ιστορία Έρευνας και Ανάπτυξης, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση στον μηχανισμό σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλού κόστους συντήρηση, δεν επηρεάζει την παραγωγή
Συχνές ερωτήσεις:
Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;
ξεκινώντας από την ημερομηνία της φορτωτικής του μηχανήματος.
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά την πώληση: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
