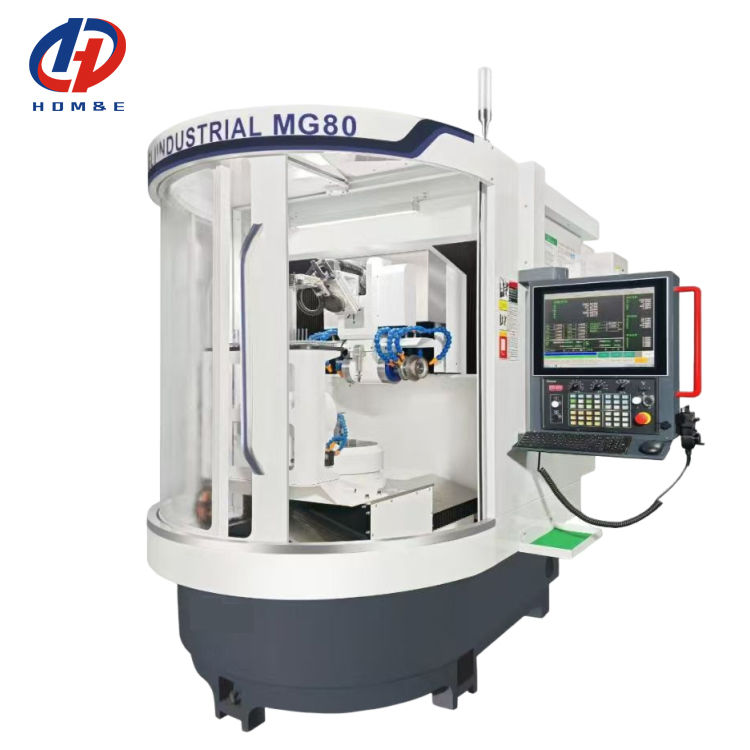

Μηχανή λείανσης εργαλείων CNC 5 αξόνων υψηλής ακρίβειας MG80, Μηχανή λείανσης εργαλείων πέντε αξόνων
Λεπτομέρειες για το προϊόν
| Μάρκα: | HD | Τύπος: | MG80 |
|---|---|---|---|
| Όνομα προϊόντος: | Μηχανή λείανσης εργαλείων CNC πέντε αξόνων | ||
| Επισημαίνω |
Μηχανή λείανσης εργαλείων CNC 5 αξόνων,Μηχανή λείανσης εργαλείων πέντε αξόνων,Βαριά μηχανή λείανσης εργαλείων 5 αξόνων |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Μηχανή Τρίχωσης Εργαλείων CNC υψηλής ακρίβειας 5 άξων MG80 Τρίχωση Εργαλείων 5 άξων
Η μηχανή αυτή με 5 άξονες διαθέτει υψηλή ακρίβεια και ισχυρές επιδόσεις.Με σταθερό κρεβάτι και σπινθήρα αλεξίπτωσης υψηλής ακρίβειας, είναι κατάλληλο για την παραγωγή και την επανακόλλα των κοπτών, τρυπών και διαφόρων εργαλείων, προσφέροντας αποτελεσματικότητα και ακρίβεια.
1Το σύστημα είναι ασφαλές, σταθερό, βολικό και ανθεκτικό στις ηλεκτρομαγνητικές παρεμβολές.Η μετάδοση προγραμμάτων μεταξύ CNC και PC μπορεί να πραγματοποιηθεί μέσω Ethernetinterface και USB3.0, με τον συντομότερο χρόνο προετοιμασίας της επεξεργασίας και την έναρξη με ένα κλικ, έτσι ώστε να βελτιωθεί σημαντικά η παραγωγικότητα.

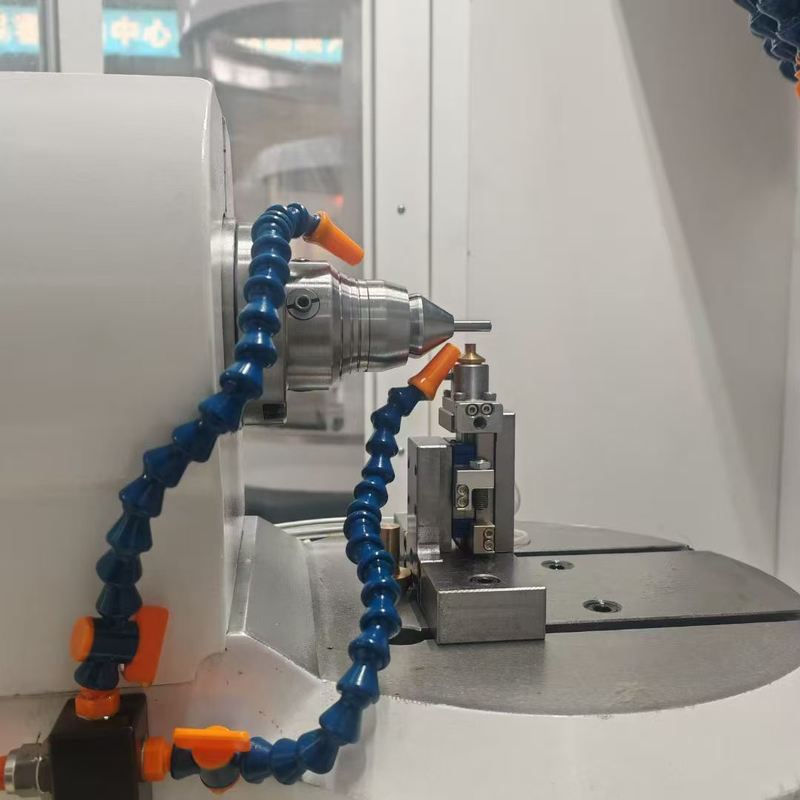

2Το σύστημα αυτό είναι εξοπλισμένο με λογισμικό προσομοίωσης 3D για την προβολή των αναγκαίων παραμέτρων επεξεργασίας εργαλείων στο πλαίσιο διαλόγου.Η προσομοίωση εργαλείου μπορεί να εμφανίσει τα 3D γραφικά του εργαλείου και τα βήματα άλεσης του μηχάνου εργαλείου.(Διακρίνετε κάθε στάδιο άλεσης με διαφορετικά χρώματα) Χρησιμοποιήστε τη λειτουργία αντισύγκρουσης του λογισμικού για να αποφευχθεί το φαινόμενο της σύγκρουσης στην πραγματική διαδικασία.Επιλέξτε το αντίστοιχο λογισμικό που μπορεί να επεξεργαστεί διάφορα εργαλεία, μέσω του ανιχνευτή, για την πραγματοποίηση της αυτόματης μέτρησης του κύκλου του εργαστηρίου και της αντιστάθμισης της φθοράς του εργαλείου, η οποία μπορεί να παράγει εργαλεία και να επιδιορθώνει και να οξύνει εργαλεία.
3Σκληρή κατασκευή, υψηλή ισχύς, κλειστή δομή τύπου γκαράζ, καλή ακαμψία, υψηλή αντοχή, καλή σταθερότητα.
4Αρχική εισαγόμενη βίδα, σιδηρόδρομος καθοδήγησης, άξονας Α, C για κινητήρα DD υψηλής ακρίβειαςστρέφτης, κινητήρας DD μπορεί να επιτύχει περιστροφή χωρίς κενό, για να εξασφαλίσει R ακρίβεια γωνίας, ισχυρή ευαισθησία, καλή σταθερότητα,βελτίωση της ακρίβειας της άλεσης εργαλείων και της αποδοτικότητας της επεξεργασίας.
5Ο άξονας X/Y είναι ένας γραμμικός κινητήρας, με υψηλής ακρίβειας ράβδι, ο οποίος μειώνει σημαντικά την φθορά των εξαρτημάτων, έχει υψηλότερη ακρίβεια, ταχύτερη ανταπόκριση και υψηλότερη αποδοτικότητα επεξεργασίας.

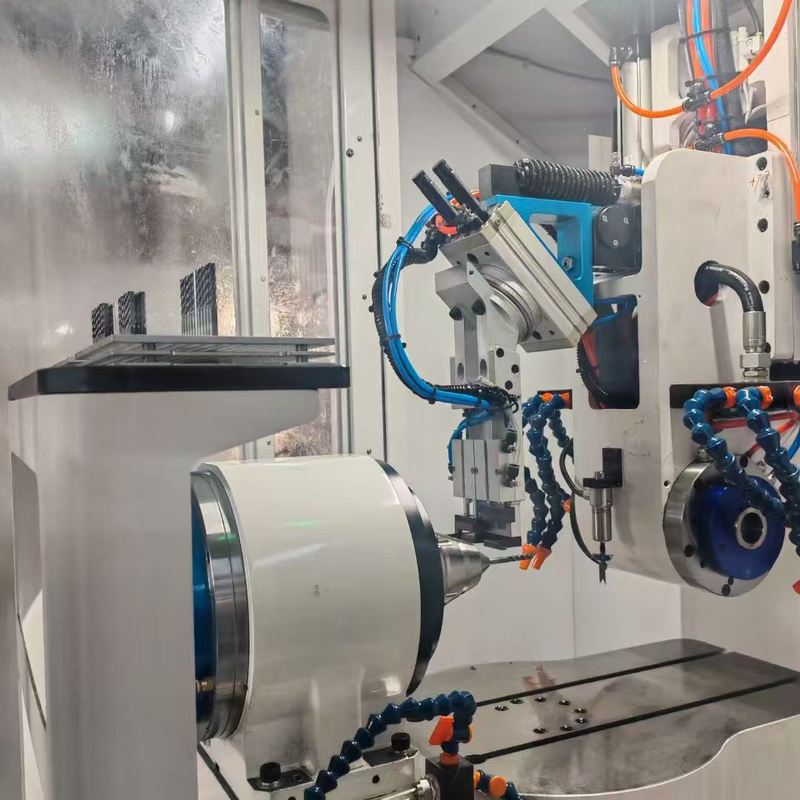

6Σύμφωνα με τις ανάγκες του χρήστη, μπορεί να επιλεγεί ένα μηχανικό βραχίονα ακριβείας έξι αξόνων ή μια αυτοσυσταθείσα συσκευή φόρτωσης και εκφόρτωσης για την πραγματοποίηση της αυτόματης φόρτωσης και εκφόρτωσης.Η αυτόματη ανεφοδιαστική και η επεξεργασία του προϊόντος μπορούν να πραγματοποιηθούν ταυτόχρονα με μη επανδρωμένη λειτουργία, βελτιώνοντας σημαντικά την παραγωγική απόδοση της μηχανής άλεσης εργαλείων.
7Η διπλή επεκτάσιμη ηλεκτρική σπείρα, μεγάλη ροπή, μεγάλη δύναμη άλεσης.που είναι κατάλληλο για την επεξεργασία μη τυποποιημένων εργαλείων και εργαλείων γυαλισμού.
8Εξοπλισμένο με κέντρο και απλή υποστήριξη για την παραγωγή μεγάλων εργαλείων.

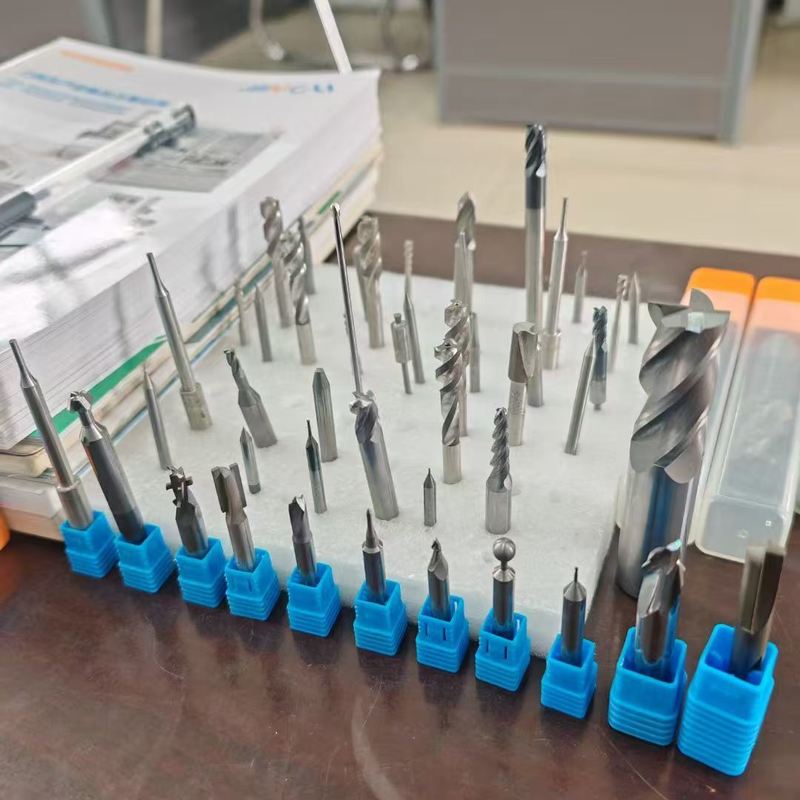

Περιοχές εφαρμογής:
1Υλικά επεξεργασίας: χάλυβα υψηλής ταχύτητας, καρβίδιο και ανοξείδωτο χάλυβα κλπ.
2Τύπος ελατηρίου: ελατηρός ελατηρίου ευθείας γραμμής, ελατηρός ελατηρός ελατηρίου ευθείας γραμμής, ελατηρός ελατηρίου σπειροειδούς, ελατηρός ελατηρός ελατηρίου σπειροειδούς.
3Τύπος τρυπάνιου: τρυπάνι ευθείας, τρυπάνι σπειροειδής, τρυπάνι ευθείας, τρυπάνι σπειροειδής
4"Μαχαιροκόπτης: μαχαίρι επίπεδης κεφαλής, μαχαίρι επίπεδης κεφαλής, στρογγυλό πλέξιμο μύτης, μαχαίρι μύτης ταβέρνας, μαχαίρι κεφαλής σφαίρας, μαχαίρι κεφαλής σφαίρας.
5"Περισσότερες τυποποιημένες και μη τυποποιημένες επεξεργασίες εργαλείων.
Παράμετροι προϊόντος:
| Σχήμα | Μονάδα | MG300 | MG200 | MG100 | MG80 |
| Ταξιδεύσεις στον άξονα Χ | χμ | 950 | 800 | 600 | 500 |
| Ταξιδεύσεις στον άξονα Y | χμ | 520 | 400 | 350 | 300 |
| Ταξιδιωτική κίνηση στον άξονα Z | χμ | 250 | 220 | 200 | 200 |
| Στροφή του άξονα Α | Συνέχεια 360° | Συνέχεια 360° | Συνέχεια 360° | Συνέχεια 360° | |
| Ταξιδιωτική κίνηση στον άξονα C | ° | ± 180° | ± 180° | ± 180° | ± 180° |
| Ακριβότητα θέσης του άξονα X/Y/Z | χμ | 0.005 | 0.005 | 0.005 | 0.005 |
| Επαναλαμβανόμενη ακρίβεια θέσης του άξονα XYZ | χμ | 0.003 | 0.003 | 0.003 | 0.003 |
| Ακριβότητα τοποθέτησης του άξονα A/C | ±5sec τόξο | ±5sec τόξο | ±5sec τόξο | ±5sec τόξο | |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης του άξονα A/C | ±2sec τόξο | ±2sec τόξο | ±2sec τόξο | ±2sec τόξο | |
| Ονομαστική ισχύς του σπινδέλου | kw | 24 kW | 18 kW | 10 kW | 7.5kw |
| Ταχύτητα σπινδέλου | στροφές | 0-6000 | 0-6000 | 0-6000 | 0-5000 |
| Μοντέλο ράβδου της γραμμής | HSK50E | HSK50E | HSK50E | HSK50E | |
| Αριθμός τριβάνων που μπορούν να εγκατασταθούν | μ.τ.λ. | 6 έως 8 | 6 έως 8 | 6 έως 8 | 6 έως 8 |
| Μέγιστη διάμετρος της γραμμής | χμ | 150 | 150 | 150 | 150 |
| Τεχνητήρα του φορέα εργαλείου του εργαστηρίου | BT1οικογενειακό δίκαιο | BT1οικογενειακό δίκαιο | BT1οικογενειακό δίκαιο | W25/20 | |
| Μέγιστο μήκος άλεσης | χμ |
Μέγεθος λεπίδας:260, συνολικό μήκος:300 |
Μέγεθος λεπίδας:160, συνολικό μήκος:200 |
Μέγεθος λεπίδας:70, συνολικό μήκος:100 |
Μέγεθος λεπίδας:45, συνολικό μήκος:80 |
| Ελάχιστη διάμετρος χειριστή εργασιακού τμήματος | χμ | 3 | 3 | 3 | 3 |
| Μέγιστη διάμετρος χειριστή του εργασιακού τμήματος | χμ | 32 | 20 | 12 | 8 |
| Ελάχιστη διάμετρος της κοπής του τεμαχίου | χμ | 1 | 1 | 0.5 | 0.5 |
| Μέγιστη διάμετρος του εργασιακού τμήματος | χμ | 200 | 150 | 100 | 100 |
| Πίεση εργασιακού αέρα | MPa | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 |
| Δυνατότητα ροής ψυκτικού | Ε/min | 85 | 85 | 85 | 85 |
| Συνολική ισχύς του εξοπλισμού | 35KW ((τρίφαση AC380V) | 25KW ((τρίφαση AC380V) | 20KW ((τρίφαση AC380V) | 15KW ((τρίφαση AC380V) | |
| Μέγεθος * πλάτος * ύψος | χμ | 2500*2500*2500 | 2200*2500*2200 | 2100*2200*2400 | 2000*1900*2180 |
| Ακαθάριστο βάρος του εξοπλισμού | Τ | 6 | 5 | 4 | 3.5 |
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
