Name: TPX6113 Αυτοματοποιημένη οριζόντια μηχανή τριβής CNC οριζόντια μηχανή τριβής
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: TPX6113
Availability: InStock

Σπίτι > προϊόντα > Οριζόντια μηχανή τρύπησης και άλεσης >

TPX6113 Αυτοματοποιημένη οριζόντια μηχανή τριβής CNC οριζόντια μηχανή τριβής

Οριζόντιες μηχανές γεώτρησης

Μηχανή άδειας αλέσεως

Μηχανές τρύπησης

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

ISO CE

Αριθμό μοντέλου:

TPX6113

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Ονομα:

Οριζόντια μηχανή τρύπησης και άλεσης

Μεθόδους:

TPX6113

Μέγεθος τραπέζης εργασίας:

1600X1400

Φορτίο εργασίας:

8000 κιλά

Διάμετρος σπινθήρα:

130mm

Μαξ ροπή σπείρας:

3136 Ν.μ.

Κύρια ισχύς:

7,5 kW

Ταχύτητα σπινθήρα ((r/min):

4-800r/min

Αντιμετώπιση της επικεφαλής διαμέτρου:

750mm

Μέγιστη διαδρομή στον άξονα X/Y/Z:

1600/1400/2000 χιλιοστά

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σετ

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Τυποποιημένο ξύλινο πακέτο κατάλληλο για φορτία θαλάσσιων μεταφορών μεγάλων αποστάσεων

Χρόνος παράδοσης

30-45 ημέρες

Δυνατότητα προσφοράς

20 σετ/σετ ανά μήνα

ΣΧΕΤΙΚΑ ΠΡΟΪΟΝΤΑ

Βίντεο

TPX6113 Αυτοματοποιημένη οριζόντια μηχανή τριβής CNC οριζόντια μηχανή τριβής

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL βαρύ PBC110 SIEMENS σύστημα CNC τύπου δαπέδου οριζόντιο 5 άξονες φρεσκάρισμα τρύπα μηχανή

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL PBC130s CNC βαρύ φρένο μηχανή Δύο γραμμικές καθοδήγηση και ένα σκληρό καθοδήγηση οριζόντια φρένο Boring

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL Heavy Duty 5 Axis Milling Boring Machine PBC 110f Συστήματος SIEMENS Μηχανή CNC Boring και Φρένα

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

+8613916455787

sales@huidijd.com

86-021-61195255

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

TPX6113 Αυτοματοποιημένη οριζόντια μηχανή τριβής CNC οριζόντια μηχανή τριβής 0

Περιγραφή Προϊόντος

TPX6113 Αυτόματη Οριζόντια CNC Φρέζα Διάτρησης Μηχανήματα Οριζόντιας Διάτρησης

PLC Οριζόντια Μηχανή Διάτρησης και Φρέζας TPX6113 Βαρέως Τύπου Οριζόντια Μηχανή Φρέζας Διάτρησης με Ψηφιακό

Οι οριζόντιες μηχανές φρέζας και διάτρησης της σειράς TPX βασίζονται σε ένα κλασικό σχέδιο, κατάλληλο για χονδροειδή και τελειωτική διάτρηση, ικανές για φρέζα μεγάλων και κουτιών τύπου εξαρτημάτων. Διαπρέπουν στην εσωτερική διάτρηση οπών, στην κυλινδρική τόρνευση και στη δημιουργία αυλακώσεων με ακτινική τροφοδοσία της πλάκας όψης. Μια συσκευή οπτικής τοποθέτησης 4x90 επιτρέπει την ακρίβεια μηχανουργικής κατεργασίας κατά την τόρνευση μεγάλων τεμαχίων. Τα συστήματα μέτρησης ακριβείας ψηφιακής ανάγνωσης εξασφαλίζουν την ακρίβεια των συντεταγμένων και της ευθυγράμμισης.

Χαρακτηριστικά Προϊόντος

Ατράκτος Υψηλής Ποιότητας

Ο μηχανισμός τριών στρώσεων εξασφαλίζει υψηλή ακρίβεια περιστροφής και η υποστήριξη τριών σημείων παρέχει υψηλή ακαμψία και ακρίβεια.

Φιλική προς το χρήστη Διάταξη

Ο κρεμαστός πίνακας λειτουργίας παρέχει ευέλικτη και βολική κεντρική λειτουργία. Ο υδραυλικός προεπιλογέας ελέγχει την ταχύτητα και την ταχύτητα τροφοδοσίας

Ακριβής & Σταθερή Οπτική Σκόπευση

Η συσκευή οπτικής τοποθέτησης 4×90 των τραπεζιών εργασίας εξασφαλίζει υψηλή ακρίβεια τοποθέτησης και υψηλή ακρίβεια ανατροπής.

Ηλεκτρο-υδραυλική Διασύνδεση

Όλα τα κινούμενα εξαρτήματα διαθέτουν ηλεκτρο-υδραυλικές διασυνδέσεις. Μόνο ένα εξάρτημα κινείται ενώ τα άλλα σφίγγονται αυτόματα.


Δείγμα τεμαχίου εργασίας:Εξάρτημα τύπου φλάντζας

Λεπτομέρειες Προϊόντος

ΚρεβάτιΤα υψηλής ποιότητας χυτά μας διαθέτουν γυαλισμένες και σκληρυμένες οδηγούς. Τα χυτά είναι εσωτερικά ενισχυμένα για μεγιστοποίηση της ακαμψίας και της σταθερότητας.

Πίνακας ΕλέγχουΔιατίθεται σε κρεμαστές ή περιστρεφόμενες διατάξεις, ο πίνακας ελέγχου είναι εύκολος στη χρήση και μειώνει την κόπωση του χειριστή.

Εσωτερικός Σχεδιασμός Εύκολη εγκατάσταση, σταθερή και ακριβής με μια πλήρως κλειστή δομή για την αποφυγή διείσδυσης λαδιού, ψυκτικού και τσιπ.

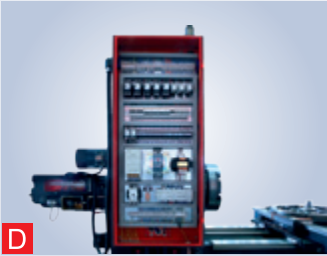

Σύστημα ΕλέγχουPLC

Στήλη Κατασκευασμένο από υψηλής ποιότητας χυτά με γειωμένους και σκληρυμένους οδηγούς, ο βελτιστοποιημένος δομικός σχεδιασμός υποστηρίζει εύκολα τη συναρμολόγηση

Προστατευτικό περίβλημα Συγκολλημένες πλάκες χάλυβα υψηλής ποιότητας σχηματίζουν ένα εξαιρετικό προστατευτικό κάλυμμα.

Υδραυλικό Σύστημα Πίεση ρυθμισμένη μέσω βαλβίδας εκτόνωσης. Μεταβλητή ταχύτητα επιτυγχάνεται μέσω περιστροφικής βαλβίδας.

Κεφαλή Η κύρια ταχύτητα ελέγχεται μέσω διακοπτών στην ίδια την κεφαλή, είναι δυνατή μια ποικιλία ταχυτήτων περιστροφής

Παράμετροι Προϊόντος

Στοιχείο		Μονάδα	TPX6113	TPX6113/2
Ατράκτος	Διάμετρος	mm	φ130	φ130
	Κώνος		Μετρικό 80(ISO7:24No50)	Μετρικό 80(ISO7:24No50)
	Μέγιστη ροπή	N.m	3136	3136
	Μέγιστη αξονική ώθηση	N	31360	31360
	Ρυθμίσεις ταχύτητας		24	24
	Εύρος ταχύτητας	r/min	4-800	4-800
	Ισχύς κύριου κινητήρα	kw	15	15
Πλάκα όψης	Μέγιστη ροπή	N.m	4900	4900
	Διάμετρος	mm	Φ750	Φ750
	Εύρος ταχύτητας	r/min	2.5-125	2.5-125
	Ρυθμίσεις ταχύτητας		18	18
Τραπέζι εργασίας	Διαστάσεις	mm	1600×1400	1600×1400
	Μέγιστο φορτίο	kg	8000	10000
	Μέγεθος T-slot	mm	28	28
	Αριθμός T-slot		9	11
Εύρος μηχανουργικής κατεργασίας	Μέγιστη διαδρομή άξονα X	mm	1600	2000
	Μέγιστη διαδρομή άξονα Y	mm	1400	1800
	Μέγιστη διαδρομή άξονα Z	mm	2000	2000
	Μέγιστη διαδρομή άξονα W (άτρακτος)	mm	900	900
	Μέγιστη διαδρομή άξονα U (διαφάνεια πλάκας όψης)	mm	250	250
	Γωνία περιστροφής άξονα B	°	360	360
	Ελάχιστη απόσταση μεταξύ του κέντρου της ατράκτου και του τραπεζιού εργασίας	mm	0	0
Τροφοδοσία	Γρήγορη διαδρομή	mm/min	X/Y/Z/W:2500	X/Y/Z/W:2500
Τροφοδοσία	Εύρος τροφοδοσίας του άξονα για κάθε επανάσταση ατράκτου	mm/rev	0.05-8/0.01-2(X/Y/Z/W)	0.05-8/0.01-2(X/Y/Z/W)
Ακρίβεια	Ακρίβεια ανάγνωσης γραμμικής μέτρησης (άξονας X/Y/Z)	mm	0.005	0.005
Ακρίβεια	Ακρίβεια ανάγνωσης γραμμικής μέτρησης (άξονας B)	°	0.001	0.001
Γενικές προδιαγραφές	Διαστάσεις (Μ×Π×Υ)	mm	6995x3647x3442	7030x4665x3800
Γενικές προδιαγραφές	Βάρος μηχανής	kg	24000	28000

Η Υπηρεσία ΜΑΣ

Εξασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται
2. Πάνω από 100 έλεγχοι διαδικασίας παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. Δοκιμαστική λειτουργία 72 ωρών πριν από την παράδοση

Γιατί να μας επιλέξετε

◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται
◆ 30+ χρόνια ιστορίας Ε&Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, χαμηλού κόστους συντήρηση, δεν επηρεάζει την παραγωγή

Σχετικά με εμάς

Καλώς ήρθατε να μας επισκεφθείτε!

Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε τόρνους CNC, κάθετα κέντρα μηχανουργικής κατεργασίας, οριζόντια κέντρα μηχανουργικής κατεργασίας, κέντρα μηχανουργικής κατεργασίας τύπου gantry, κέντρα μηχανουργικής κατεργασίας πέντε αξόνων, κέντρα τόρνευσης-φρεζαρίσματος και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.

Το εργοστάσιό μας έχει πάνω από 80 χρόνια ιστορία κατασκευής εργαλειομηχανών. Ο πρώτος τόρνος, η μηχανή διάτρησης και η μηχανή διάτρησης γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, κατασκευαστικά μηχανήματα, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε εργαλειομηχανές με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!

Το Εργοστάσιό μας

Συχνές ερωτήσεις

Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;

Είμαστε μια κατασκευαστική εταιρεία.

Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;

Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως τόρνος CNC, φρέζα CNC, κάθετο κέντρο μηχανουργικής κατεργασίας, συμβατικός τόρνος, μηχανή διάτρησης, ακτινωτή μηχανή διάτρησης και ούτω καθεξής.

Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχάνημα ειδικού σκοπού);

Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.

Ε4: Ποιοι είναι οι όροι εγγύησής σας;

Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχής από την ημερομηνία της φορτωτικής του μηχανήματος.

Ε5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός; Υπηρεσία one-to-one
Μετά τις πωλήσεις: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών

Ε6: Γιατί να επιλέξετε την εταιρεία σας;

Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι
που πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.

Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;

Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον τόπο εγκατάστασης του αγοραστή, μπορούμε έγκαιρα να στείλουμε μηχανικούς και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να καταχωρηθούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.

Ε8: Ποιοι είναι οι όροι πληρωμής;

T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
