Name: TPX6111B Υψηλής Ποιότητας Universal CNC Φρεζοδράπανο Οριζόντιο Δράπανο
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: TPX6111B
Availability: InStock

Σπίτι > προϊόντα > Οριζόντια μηχανή τρύπησης και άλεσης >

TPX6111B Υψηλής Ποιότητας Universal CNC Φρεζοδράπανο Οριζόντιο Δράπανο

Εγχειρίδιο Περιστροφικού Τραπεζιού Δράπανου και Φρέζας

Οριζόντια μηχανή τρύπησης και άλεσης

Μηχανές τρύπησης

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

ISO CE

Αριθμό μοντέλου:

TPX6111B

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Ονομα:

Οριζόντια μηχανή τρύπησης και άλεσης

Μοντέλο:

TPX6111B

Μέγεθος τραπέζης εργασίας:

1100mmX960mm

Worktable Max.Load:

5000 κιλά

Μέγιστη διάμετρος αξόνων:

110mm

Ροπή Max.spindle:

1225 N.m

Φάσμα ταχύτητας ατράκτου:

8-1000 r/min

Μηχανοκίνητη ισχύος:

7,5 kW

Αντιμετώπιση της επικεφαλής διαμέτρου:

600mm

X/Y/Z-άξονας ταξίδι:

900/900/1400mm

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σετ

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Συσκευασία κατάλληλη για το μεγάλης απόστασης φορτίο θάλασσας

Χρόνος παράδοσης

30-40 ημέρες

Όροι πληρωμής

L/C, T/T, D/P, D/A, Western Union, MoneyGram

Δυνατότητα προσφοράς

100 σετ/σετ ετησίως

ΣΧΕΤΙΚΑ ΠΡΟΪΟΝΤΑ

Βίντεο

TPX6113 Αυτοματοποιημένη οριζόντια μηχανή τριβής CNC οριζόντια μηχανή τριβής

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL βαρύ PBC110 SIEMENS σύστημα CNC τύπου δαπέδου οριζόντιο 5 άξονες φρεσκάρισμα τρύπα μηχανή

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL PBC130s CNC βαρύ φρένο μηχανή Δύο γραμμικές καθοδήγηση και ένα σκληρό καθοδήγηση οριζόντια φρένο Boring

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL Heavy Duty 5 Axis Milling Boring Machine PBC 110f Συστήματος SIEMENS Μηχανή CNC Boring και Φρένα

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

+8613916455787

sales@huidijd.com

86-021-61195255

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

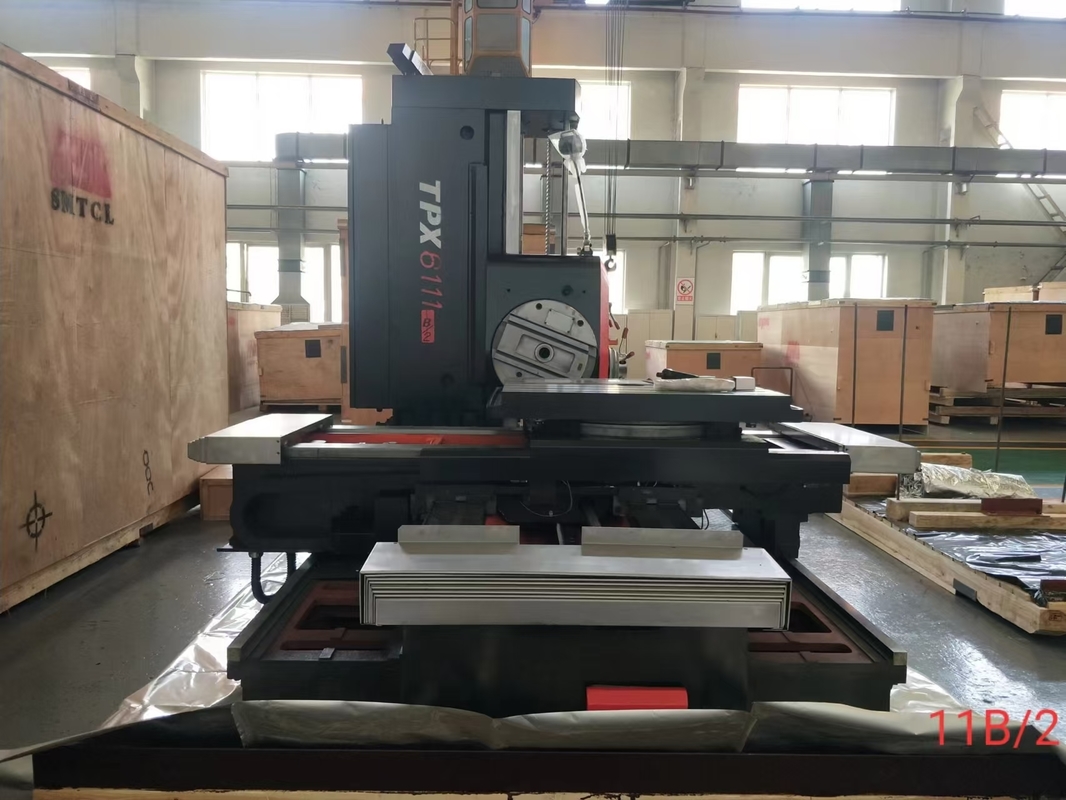

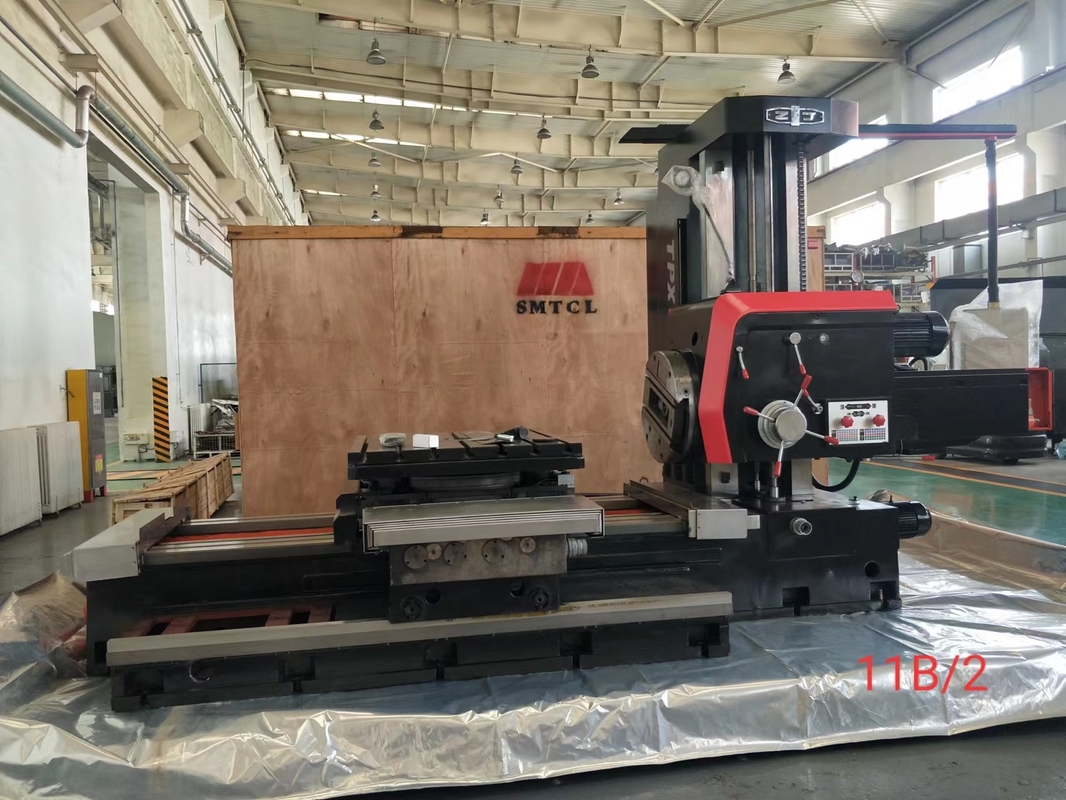

TPX6111B Υψηλής Ποιότητας Universal CNC Φρεζοδράπανο Οριζόντιο Δράπανο 0

Περιγραφή Προϊόντος

TPX6111B Υψηλής Ποιότητας Universal CNC Μηχανή Διάτρησης Φρεζαρίσματος Οριζόντια Μηχανή Διάτρησης

Οι οριζόντιες μηχανές φρεζαρίσματος και διάτρησης της σειράς TPX βασίζονται σε ένα κλασικό σχέδιο, κατάλληλο για χονδροειδή και τελική διάτρηση, ικανές για φρεζάρισμα μεγάλων και κουτιών τύπου εξαρτημάτων. Διαπρέπουν στη διάτρηση εσωτερικών οπών, στην κυλινδρική τόρνευση και στη δημιουργία αυλακώσεων με ακτινική τροφοδοσία της πλάκας όψης. Μια συσκευή οπτικής τοποθέτησης 4x90 επιτρέπει την ακρίβεια μηχανουργικής κατεργασίας κατά την τόρνευση μεγάλων τεμαχίων. Τα συστήματα μέτρησης ακριβείας ψηφιακής ανάγνωσης εξασφαλίζουν την ακρίβεια των συντεταγμένων και της γραμμικότητας.

Χαρακτηριστικά Προϊόντος

Ατράκτος Υψηλής Ποιότητας

Ο μηχανισμός τριών στρώσεων εξασφαλίζει υψηλή ακρίβεια περιστροφής και η υποστήριξη τριών σημείων παρέχει υψηλή ακαμψία και ακρίβεια.

Διάταξη φιλική προς τον χρήστη

Ο κρεμαστός πίνακας λειτουργίας παρέχει ευέλικτη και βολική κεντρική λειτουργία. Ο υδραυλικός προεπιλογέας ελέγχει την ταχύτητα και την ταχύτητα τροφοδοσίας

Ακριβής & Σταθερή Οπτική Σκόπευση

Η συσκευή οπτικής τοποθέτησης 4×90 των τραπεζιών εργασίας εξασφαλίζει υψηλή ακρίβεια τοποθέτησης και υψηλή ακρίβεια ανατροπής.

Ηλεκτρο-υδραυλική Διασύνδεση

Όλα τα κινούμενα εξαρτήματα διαθέτουν ηλεκτρο-υδραυλικές διασυνδέσεις. Μόνο ένα εξάρτημα κινείται ενώ τα άλλα σφίγγονται αυτόματα.


Δείγμα τεμαχίου εργασίας:
Εξάρτημα τύπου φλάντζας

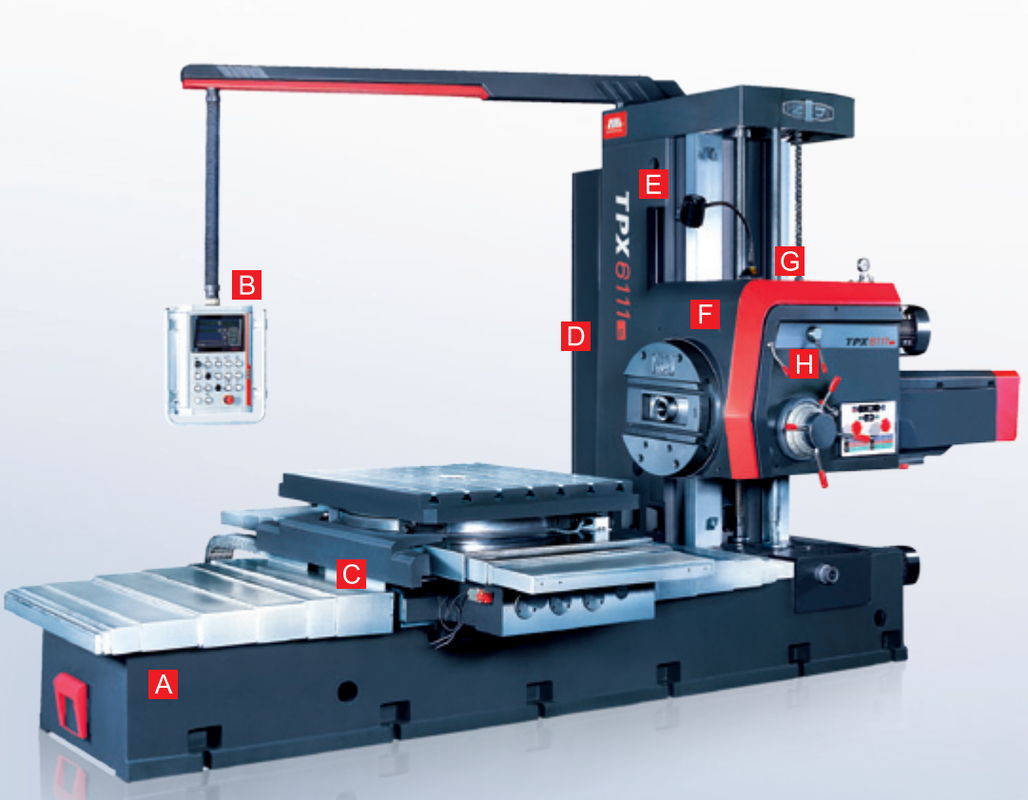

Λεπτομέρειες Προϊόντος

ΚρεβάτιΤα υψηλής ποιότητας χυτά μας διαθέτουν γυαλισμένες και σκληρυμένες οδηγούς. Τα χυτά είναι εσωτερικά ενισχυμένα για μεγιστοποίηση της ακαμψίας και της σταθερότητας.

Πίνακας ΕλέγχουΔιατίθεται σε κρεμαστές ή περιστρεφόμενες διατάξεις, ο πίνακας ελέγχου είναι εύκολος στη χρήση και μειώνει την κόπωση του χειριστή.

Εσωτερικός Σχεδιασμός Εύκολο στην εγκατάσταση, σταθερό και ακριβές με μια πλήρως κλειστή δομή για την αποφυγή διείσδυσης λαδιού, ψυκτικού και τσιπ.

Σύστημα ΕλέγχουPLC

Κολώνα Κατασκευασμένο από χυτά υψηλής ποιότητας με λειασμένους και σκληρυμένους οδηγούς, ο βελτιστοποιημένος σχεδιασμός δομής υποστηρίζει εύκολα τη συναρμολόγηση

Προστατευτικό περίβλημα Συγκολλημένες πλάκες χάλυβα υψηλής ποιότητας σχηματίζουν ένα εξαιρετικό προστατευτικό κάλυμμα.

Υδραυλικό Σύστημα Πίεση ρυθμιζόμενη μέσω βαλβίδας εκτόνωσης. Μεταβλητή ταχύτητα επιτυγχάνεται μέσω μιας περιστροφικής βαλβίδας.

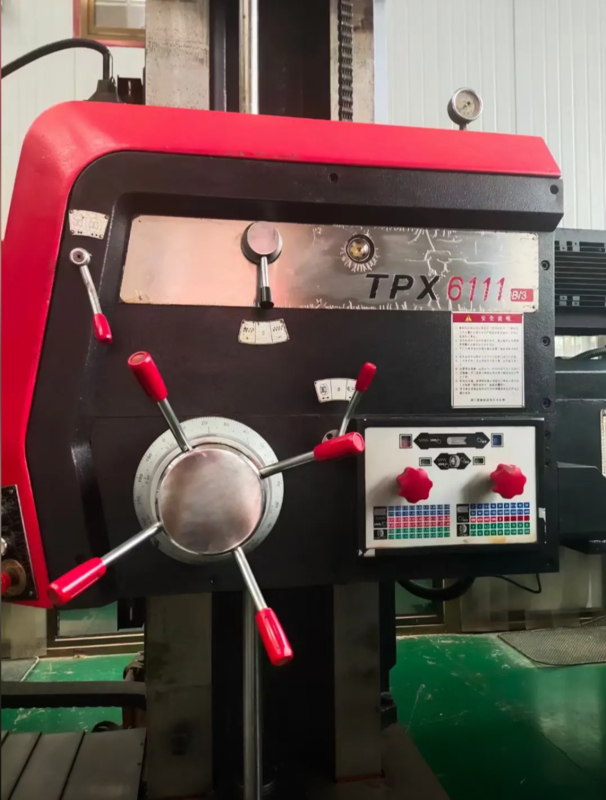

Κεφαλή Η κύρια ταχύτητα ελέγχεται μέσω διακοπτών στην ίδια την κεφαλή, είναι δυνατή μια ποικιλία ταχυτήτων περιστροφής

Παράμετροι Προϊόντος

Στοιχείο		Μονάδα	TPX6111B	TPX6111B/2	TPX6111B/3
Ατράκτος	Διάμετρος	mm	φ110	φ110	φ110
	Κώνος		Morse No6 (ISO7:24No50)	Morse No6(ISO7:24No50)	Morse No6(ISO7:24No50)
	Μέγιστη ροπή	N.m	1225	1225	1225
	Μέγιστη αξονική ώθηση	N	12250	12250	12250
	Ρυθμίσεις ταχύτητας		22	22	22
	Εύρος ταχύτητας	r/min	8-1000	8-1000	8-1000
	Ισχύς κύριου κινητήρα	kw	7.5	7.5	7.5

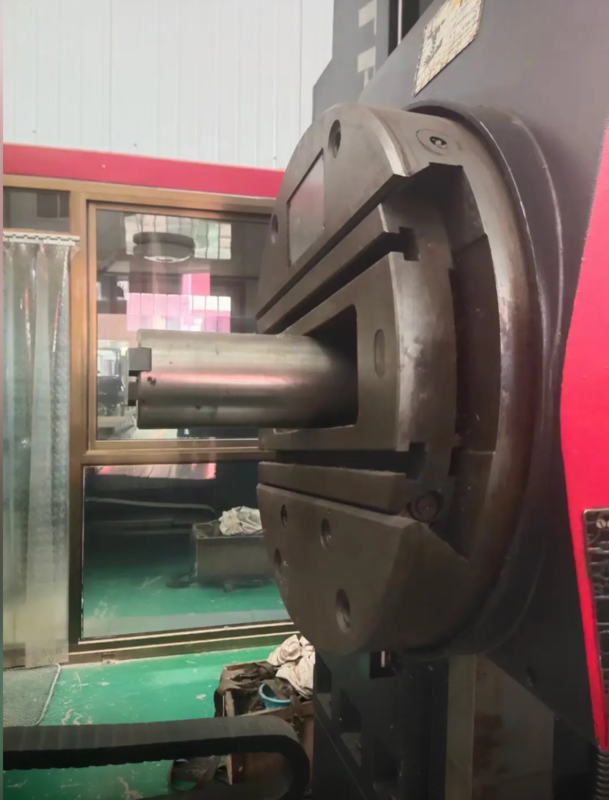

Πλάκα όψης	Μέγιστη ροπή	N.m	1960	1960	1960
	Διάμετρος	mm	Φ600	Φ600	Φ600
	Εύρος ταχύτητας	r/min	4-200	4-200	4-200
	Ρυθμίσεις ταχύτητας		18	18	18

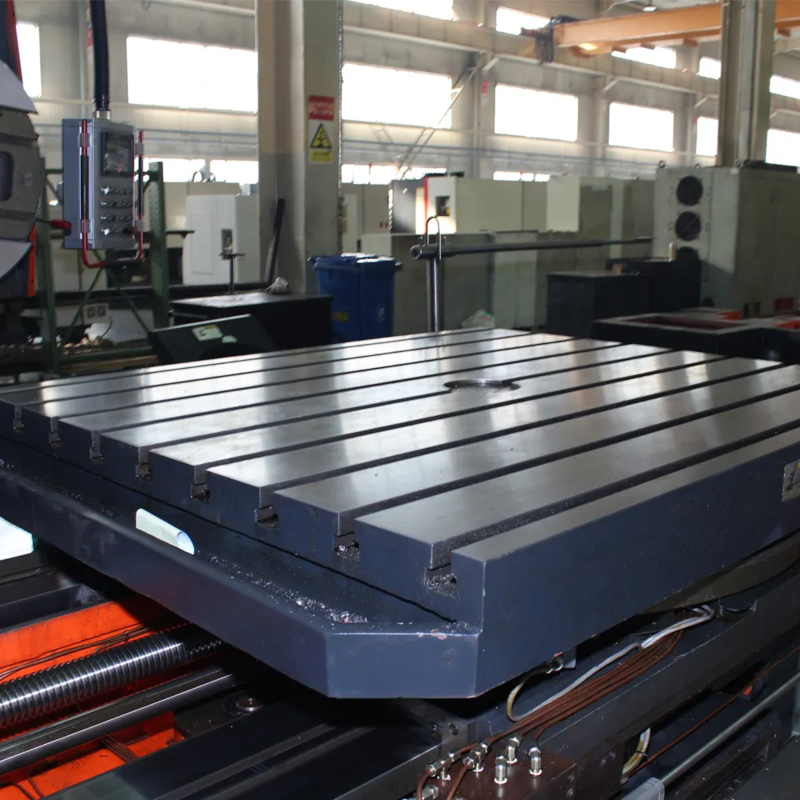

Τραπέζι εργασίας	Διαστάσεις	mm	1100×960	1100×960	1250×110
	Μέγιστο φορτίο	kg	5000	5000	5000
	Μέγεθος T-slot	mm	22	22	22
	Αριθμός T-slot		7	7	7
Εύρος μηχανουργικής κατεργασίας	Μέγιστη διαδρομή άξονα X	mm	900	1250	1600
	Μέγιστη διαδρομή άξονα Y	mm	900	900	1200
	Μέγιστη διαδρομή άξονα Z	mm	1400	1400	1400
	Μέγιστη διαδρομή άξονα W (άτρακτος)	mm	600	600	600
	Μέγιστη διαδρομή άξονα U (διαφάνεια πλάκας όψης)	mm	180	180	180
	Γωνία περιστροφής άξονα B	°	360	360	360
	Ελάχιστη απόσταση μεταξύ του κέντρου της ατράκτου και του τραπεζιού εργασίας	mm	0	0	0
Τροφοδοσία	Γρήγορη διαδρομή	mm/min	X/Y/Z/W:2500	X/Y/Z/W:2500	X/Y/Z/W:2500
Τροφοδοσία	Εύρος τροφοδοσίας άξονα για κάθε επανάσταση ατράκτου	mm/rev	0.04-6/0.01-1.88 (X/Y/Z/W)	0.04-6/0.01-1.88(X/Y/Z/W)	0.04-6/0.01-1.88(X/Y/Z/W)
Ακρίβεια	Ακρίβεια ανάγνωσης γραμμικής μέτρησης (άξονας X/Y/Z)	mm	0.005	0.005	0.005
Ακρίβεια	Ακρίβεια ανάγνωσης γραμμικής μέτρησης (άξονας B)	°	0.001	0.001	0.001
Γενικές προδιαγραφές	Διαστάσεις (Μ×Π×Υ)	mm	4910x2454 x2750	4910x2870 x2750	5028x2870 x2750
Γενικές προδιαγραφές	Βάρος μηχανής	kg	11500	13000	14000

Η Υπηρεσία ΜΑΣ

Εξασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται
2. Πάνω από 100 έλεγχοι διαδικασίας παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. Δοκιμαστική λειτουργία 72 ωρών πριν από την παράδοση

Γιατί να μας επιλέξετε

◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται

◆ 30+ χρόνια ιστορίας Ε&Α, η εταιρεία ιδρύθηκε το 1993

◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού

◆ Σταθερό και ώριμο σύστημα προμήθειας

◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)

◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση

◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, χαμηλού κόστους συντήρηση, δεν επηρεάζει την παραγωγή

Σχετικά με εμάς

Καλώς ήρθατε να μας επισκεφθείτε!

Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε τόρνους CNC, κάθετα κέντρα μηχανουργικής κατεργασίας, οριζόντια κέντρα μηχανουργικής κατεργασίας, κέντρα μηχανουργικής κατεργασίας τύπου gantry, κέντρα μηχανουργικής κατεργασίας πέντε αξόνων, κέντρα τόρνευσης-φρεζαρίσματος και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο. Το εργοστάσιό μας έχει ιστορία άνω των 80 ετών στην κατασκευή εργαλειομηχανών. Ο πρώτος τόρνος, η μηχανή διάτρησης και η μηχανή διάτρησης γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, κατασκευαστικά μηχανήματα, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε τις εργαλειομηχανές με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!

Το εργοστάσιό μας

Έκθεση

Συχνές ερωτήσεις

Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;

Είμαστε μια κατασκευαστική εταιρεία.

Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;

Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως τόρνος CNC, φρέζα CNC, κάθετο κέντρο μηχανουργικής κατεργασίας, συμβατικός τόρνος, μηχανή διάτρησης, ακτινωτή μηχανή διάτρησης και ούτω καθεξής.

Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχάνημα ειδικού σκοπού);

Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.

Ε4: Ποιοι είναι οι όροι εγγύησής σας;

Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχής από την ημερομηνία της φορτωτικής του μηχανήματος.

Ε5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά τις πωλήσεις: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών

Ε6: Γιατί να επιλέξετε την εταιρεία σας;

Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής
πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.

Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;

Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον τόπο εγκατάστασης του αγοραστή, μπορούμε έγκαιρα να στείλουμε μηχανικούς και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να καταχωρηθούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.

Ε8: Ποιοι είναι οι όροι πληρωμής;

T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
