SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Φρεζαρίσματος και Βαρελοποίησης Δαπέδου

SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Φρεζαρίσματος και Βαρελοποίησης Δαπέδου

Υψηλή απόδοση

Μεγάλη Ισχύς Ατράκτου και Μεγάλη Ροπή

Επικαιροποίηση

Τόπος καταγωγής:

ΚΙΝΑ

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

E-force

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Όνομα προϊόντος:
Υψηλή απόδοση CNC δαπέδου άλεση και βαρετή μηχανή
Προϊόν:
E-force
Διάμετρος σπινθήρα:
160/200
Διάμετρος άξονα άλεσης:
260/320
Προδιαγραφή χειρισμού εργαλείων:
JT50/BT50
Άξονας x:
6000 (αύξηση ανά 2000)
Άξονας y:
3000/4000/5000
Άξονας z:
1200
Άξονας W:
1200
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς
50 σετ το μήνα
Περιγραφή του προϊόντος

SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Φρεζαρίσματος και Βαρελοποίησης Δαπέδου 0

Περιγραφή Προϊόντος:

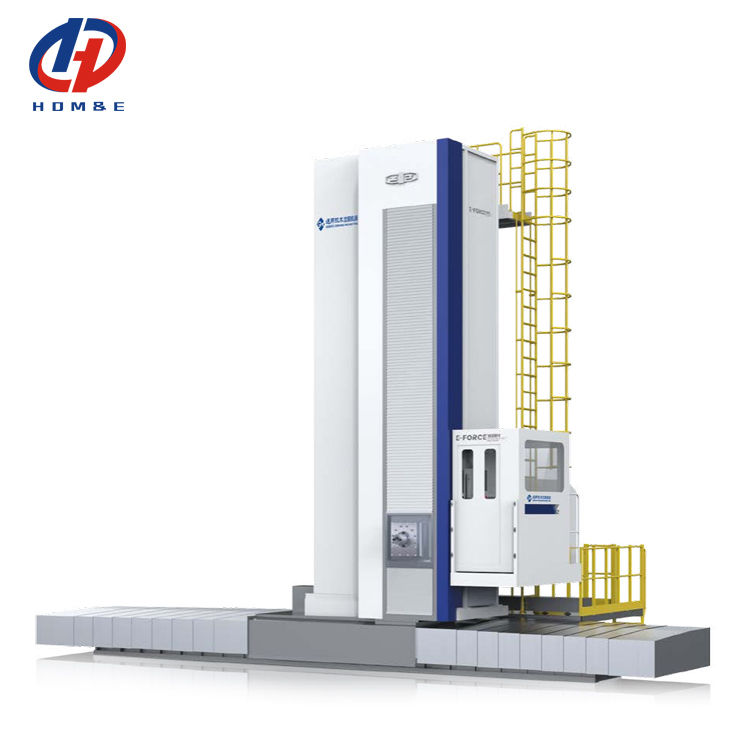

SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Δαπέδου Φρεζαρίσματος και Διάτρησης

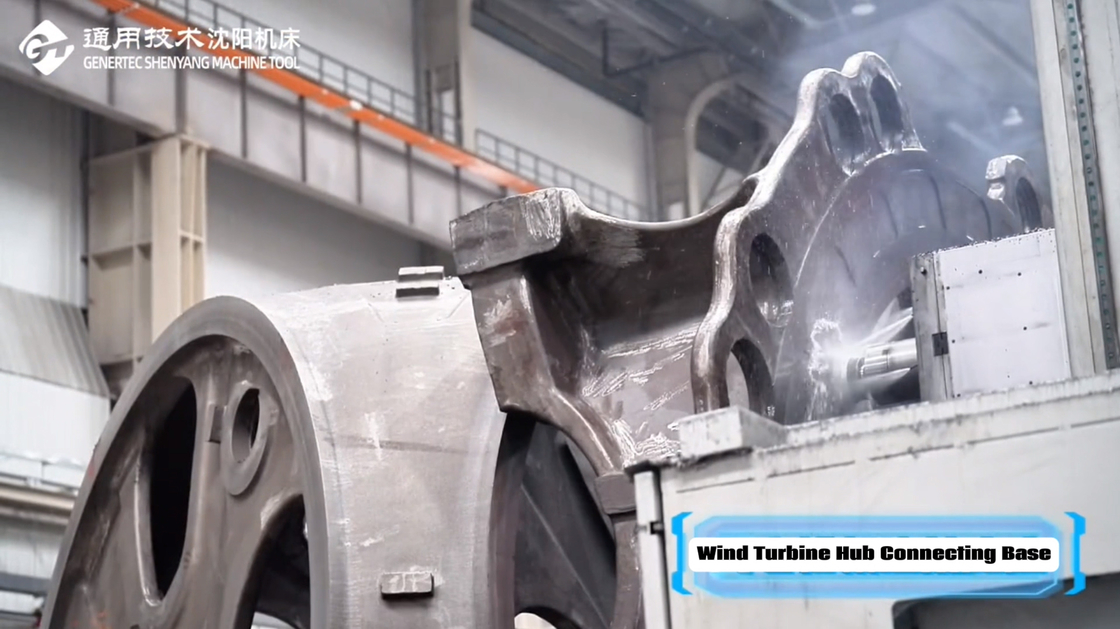

Υψηλή απόδοση με μεγάλη ισχύ ατράκτου και μεγάλη ροπή, είναι κατάλληλη για την μηχανουργική κατεργασία μεσαίων και μεγάλων εξαρτημάτων και χρησιμοποιείται στην αιολική ενέργεια, την ενέργεια, τους μειωτήρες, τα γενικά μηχανήματα και άλλες βιομηχανίες.
Δομικά χαρακτηριστικά:Διάταξη μονής στήλης με πλευρικό κιβώτιο ανάρτησης, στην οποία η στήλη κινείται οριζόντια κατά μήκος της ράγας οδηγού του σώματος (συντεταγμένη άξονα Χ), η κεφαλή κινείται κάθετα κατά μήκος της ράγας οδηγού της στήλης (συντεταγμένη άξονα Υ), το έμβολο κινείται οριζόντια στην κεφαλή (συντεταγμένη άξονα Ζ) και η άτρακτος κινείται στο έμβολο (συντεταγμένη άξονα W).
Βασικά μέρη:Χυτά με υλικό χυτοσιδήρου υψηλής αντοχής και διαδικασία άμμου ρητίνης, το έμβολο είναι κατασκευασμένο από χυτοσίδηρο υψηλής αντοχής.
Ομάδα ατράκτου:Υψηλή ταχύτητα και μεγάλη ροπή, με ανεξάρτητο κιβώτιο ταχυτήτων, χωρισμένο σε υψηλή, μεσαία και χαμηλή αλλαγή ταχύτητας.
Ράγα οδηγού:Οι άξονες Χ και Υ είναι εξοπλισμένοι με κλειστή στατική ράγα οδηγού σταθερής ροής, με καλή αντοχή στους κραδασμούς και διατήρηση της ακρίβειας, και ο άξονας Ζ είναι εξοπλισμένος με στοιχείο κύλισης συν
ράγα οδηγού συνδυασμένη με χαλύβδινη ταινία, ενώ η στατική ράγα οδηγού είναι προαιρετική.

Χαρακτηριστικά Προϊόντος:

SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Φρεζαρίσματος και Βαρελοποίησης Δαπέδου 1

Βασικά χυτά υψηλής ποιότητας

Το σώμα, το συρόμενο κάθισμα, η στήλη, η κεφαλή και άλλα χυτά του εργαλειομηχανής είναι κατασκευασμένα από χυτοσίδηρο γκρι υψηλής αντοχής με χύτευση άμμου ρητίνης. Το έμβολο και το
κύριο κιβώτιο ταχυτήτων είναι κατασκευασμένα από χυτοσίδηρο υψηλής αντοχής, το οποίο έχει καλή απορρόφηση κραδασμών και ακαμψία
SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Φρεζαρίσματος και Βαρελοποίησης Δαπέδου 2

Αυστηρός έλεγχος διεργασιών και ποιοτικός έλεγχος

Αυστηρός και ολοκληρωμένος ποιοτικός έλεγχος διεργασιών, 138 στοιχεία ελέγχου επιθεώρησης διεργασιών, συνολική δοκιμή αποδοχής και 179 στοιχεία επιθεώρησης διεξάγουν επιθεώρηση υψηλών προδιαγραφών
στην ακρίβεια του προϊόντος για να διασφαλιστεί ότι η ακρίβεια του προϊόντος είναι σταθερή και αξιόπιστη.
SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Φρεζαρίσματος και Βαρελοποίησης Δαπέδου 3

Έμβολο υψηλής ακρίβειας και υψηλής ακαμψίας

Το έμβολο είναι κατασκευασμένο από χυτοσίδηρο υψηλής αντοχής και αντισταθμίζεται από διπλό υδραυλικό κύλινδρο, αναλογική βαλβίδα και σύστημα ελέγχου CNC.
SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Φρεζαρίσματος και Βαρελοποίησης Δαπέδου 4

Πλήρης έλεγχος κλειστού βρόχου

Κάθε άξονας μετράται από εισαγόμενο χάρακα πλέγματος για την επίτευξη πλήρους ελέγχου κλειστού βρόχου, βελτιώνοντας την ακρίβεια τοποθέτησης του εργαλειομηχανής.
SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Φρεζαρίσματος και Βαρελοποίησης Δαπέδου 5
SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Φρεζαρίσματος και Βαρελοποίησης Δαπέδου 6
Παράμετροι Προϊόντος:
Στοιχείο
Μονάδα
E-Force 160RH
E-Force 200RH
Άτρακτος
Διάμετρος ατράκτου
mm
160
200
Διάμετρος άξονα φρεζαρίσματος
mm
260
320
Προδιαγραφή λαβής εργαλείου

JT50/BT50
JT60/BT60
Ταχύτητα περιστροφής ατράκτου
r/min
10-1500(2000)
10-1250
Μέγιστη ροπή ατράκτου
N·m
6300/7600
8400/10000
Κινητήρας ατράκτου ισχύς
kW
58/69
85/102
Διατομή εμβόλου
mm
480×540
480×540 520×580(Διαδρομή στήλης 7000mm)
Διαδρομή
Άξονας Χ
mm
6000(αύξηση ανά 2000)
8000(αύξηση ανά 2000)
Άξονας Υ
mm
3000/4000/5000
4000/5000/6000/7000
Άξονας Ζ
mm
1200
1200
Άξονας W
mm
1200
1200
Τροφοδοσία
Ταχύτητα τροφοδοσίας
Άξονας Χ
mm/min
1-10000
1-10000
Άξονας Υ
mm/min
1-8000
1-8000
Άξονας Ζ
mm/min
1-6000
1-6000
Άξονας W
mm/min
1-6000
1-6000
Γρήγορη κίνηση
Άξονας Χ
mm/min
10000
10000
Άξονας Υ
mm/min
8000
8000
Άξονας Ζ
mm/min
6000
6000
Άξονας W
mm/min
6000
6000
Ακρίβεια τοποθέτησης



Πρότυπο εκτέλεσης
GB/T 5289.2-2021
Άξονας Χ
mm
0.012/1000
(χάρακας πλέγματος ως τυπική διαμόρφωση)
0.012/1000
(χάρακας πλέγματος ως τυπική διαμόρφωση)
Άξονας Υ
mm
0.012/1000(χάρακας πλέγματος ως προαιρετική διαμόρφωση)
0.012/1000(χάρακας πλέγματος ως προαιρετική διαμόρφωση)
Άξονας Ζ
mm
0.025/0.012(Πλέγμα)
0.025/0.012(Πλέγμα)
Άξονας W
mm
0.025/0.012(Πλέγμα)
0.025/0.012(Πλέγμα)
Επαναλάβετε την ακρίβεια τοποθέτησης


Πρότυπο εκτέλεσης
GB/T 5289.2-2021
Άξονας Χ
mm
0.01
0.01
Άξονας Υ
mm
0.01
0.01
Άξονας Ζ
mm
0.01
0.01
Άξονας W
mm
0.01
0.01
Σημείωση: Οι παράμετροι που παρέχονται στον πίνακα είναι μόνο για αναφορά. Εάν υπάρξει οποιαδήποτε αλλαγή, θα υπερισχύσει το φυσικό αντικείμενο.
Τυπική διαμόρφωση:
Σύστημα SIEMENS 828D
Χάρακας πλέγματος άξονα Χ/Υ
Στατική ράγα οδηγού άξονα Χ/Υ
Πλάκα προστασίας χάλυβα για άξονα Χ
Εισαγόμενα ρουλεμάν ατράκτου
Λειτουργία εμφύσησης ατράκτου
Ράγα οδηγού συνδυασμού κύλισης και ολίσθησης άξονα Ζ
Κεντρικό σύστημα λίπανσης για το εργαλειομηχανή
Προστασία θωράκισης στήλης
Πλατφόρμα ανυψωμένη/κατεβασμένη μαζί με την κεφαλή
Εισαγόμενος μειωτήρας τροφοδοσίας
Σύστημα ψύξης σταθερής θερμοκρασίας
Εισαγόμενες βίδες μολύβδου και ρουλεμάν άξονα Υ, Ζ, W
Εισαγόμενη σχάρα άξονα Χ;
Μονάδα αφαίρεσης τσιπ τύπου αλυσίδας μονής πλευράς
Καθαρό πιστόλι αέρα/πιστόλι νερού
Προαιρετική διαμόρφωση:
Σύστημα SIEMENS ONE
Στατική ράγα οδηγού άξονα Ζ
Χάρακας πλέγματος άξονα Ζ
Μαγνητικό πλέγμα άξονα W
Περιστροφικός πάγκος CNC
Χειροκίνητη/ημιαυτόματη/αυτόματη κεφαλή φρεζαρίσματος
Κεφαλή όψης, αποθήκη εργαλείων
Αυτόματη λειτουργία σύλληψης κεφαλής αξεσουάρ
Αντιστάθμιση θερμικής επιμήκυνσης εμβόλου
Εσωτερικό σύστημα ψύξης ατράκτου
Εμφύση χάρακα πλέγματος
Πλήρης έλεγχος κλειστού βρόχου
Πλήρως κλειστός θάλαμος λειτουργίας
Αυτόματη πλατφόρμα ανύψωσης
Ψύκτης λαδιού αντλίας
Βιβλιοθήκη 3D κεφαλής
Προσαρμοστικός έλεγχος
Ανίχνευση ανωμαλίας φόρτωσης εργαλείου
Πακέτο εξοικονόμησης ενέργειας
Πλατφόρμα

Η Υπηρεσία μας:

Διασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται

2. Πάνω από 100 έλεγχοι διαδικασίας παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. Δοκιμαστική λειτουργία 72 ωρών πριν από την παράδοση
Γιατί να μας επιλέξετε:
◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται
◆ 30+ χρόνια ιστορίας Ε&Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση στον μηχανισμό σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλού κόστους συντήρηση, δεν επηρεάζει την παραγωγή
Σχετικά με εμάς:
SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Φρεζαρίσματος και Βαρελοποίησης Δαπέδου 7
Καλώς ήρθατε να μας επισκεφτείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε τόρνους CNC, κάθετα κέντρα μηχανουργικής κατεργασίας, οριζόντια κέντρα μηχανουργικής κατεργασίας, κέντρα μηχανουργικής κατεργασίας πύλης, κέντρα μηχανουργικής κατεργασίας πέντε αξόνων, κέντρα τόρνευσης-φρεζαρίσματος και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει ιστορία άνω των 80 ετών στην κατασκευή εργαλειομηχανών. Ο πρώτος τόρνος, η μηχανή διάτρησης και η μηχανή διάτρησης γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, κατασκευαστικά μηχανήματα, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε τα εργαλειομηχανήματα με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:

SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Φρεζαρίσματος και Βαρελοποίησης Δαπέδου 8

Έκθεση:

SMTCL E-Force Υψηλής Απόδοσης με Μεγάλη Ισχύ Ατράκτου και Μεγάλη Ροπή CNC Μηχανή Φρεζαρίσματος και Βαρελοποίησης Δαπέδου 9

Συχνές ερωτήσεις:

Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;

Είμαστε μια κατασκευαστική εταιρεία.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως τόρνος CNC, φρέζα CNC, κάθετο κέντρο μηχανουργικής κατεργασίας, συμβατικός τόρνος, μηχανή διάτρησης, ακτινωτή μηχανή διάτρησης και ούτω καθεξής.
Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχάνημα ειδικού σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.
Ε4: Ποιοι είναι οι όροι εγγύησής σας;
Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
ξεκινώντας από την ημερομηνία της φορτωτικής του μηχανήματος.
Ε5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά την πώληση: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
Ε6: Γιατί να επιλέξετε την εταιρεία σας;
Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι
που πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;
Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον τόπο εγκατάστασης του αγοραστή, μπορούμε έγκαιρα να στείλουμε μηχανικούς και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να καταχωρηθούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
