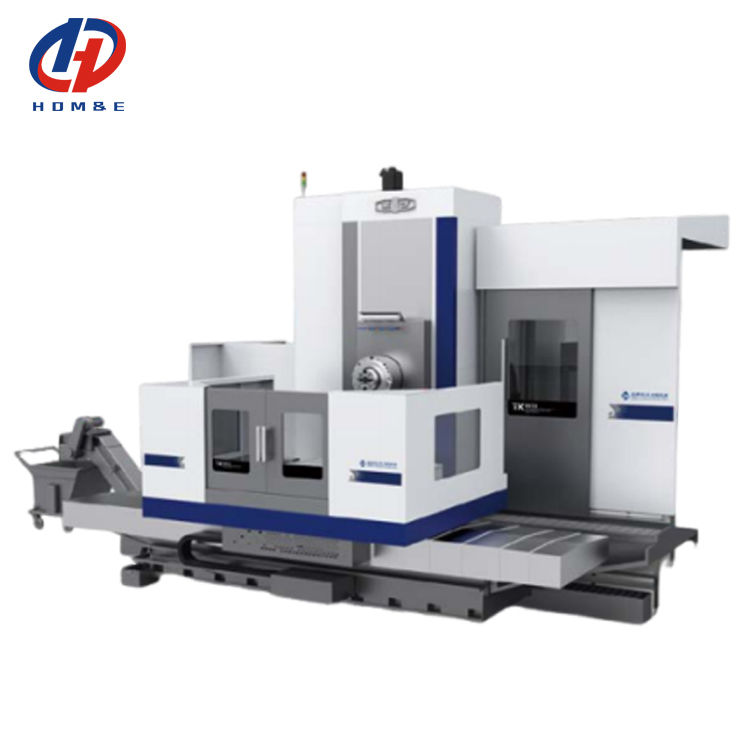

SMTCL TK6513 Heavy Cutting High-rigidity CNC Horizontal Milling and Boring Machine

Επωνυμία Μάρκας: SMTCL
Αριθμός μοντέλου: TK6513
Τόπος καταγωγής: ΚΙΝΑ
Πιστοποίηση: CE ISO certification
Ελάχιστη ποσότητα παραγγελίας: 1
Δυνατότητα Προμήθειας: 50 σετ το μήνα
Ετικέτες

Ψηφιακές οριζόντιες τρυπώντας μηχανές ανάγνωσης

800r/min τρυπώντας μηχανή πατωμάτων

Οριζόντιες τρυπώντας μηχανές του ISO

Λεπτομέρειες για το προϊόν

Μάρκα: SMTCL Αριθμό μοντέλου: TK6513
CNC ή όχι: CNC Λέξη κλειδί: Οριζόντια μηχανή τριβής CNC
Ταχύτητα ατράκτου: 10-2000 στροφές/δευτερόλεπτο Διάσταση πάγκων εργασίας: 1400×1600 mm
Μέγιστο φορτίο του τραπεζιού εργασίας: 10 Τ Πέρας διαδρομή X του τραπεζιού εργασίας: 2000/3000/3500/4000 mm
Βιότοπη διαδρομή Y του κεφαλαίου: 1600/2000/2500/3000 mm Διαμήκη διαδρομήZ της στήλης: 1600/2000 χιλιοστά
Δρόμος W του σπινδέλου: 800 mm
Επισημαίνω

High-efficiency cutting performance

,

Stable and reliable structure

,

Strong processing capacity

Περιγραφή του προϊόντος

SMTCL TK6513 Heavy Cutting High-rigidity CNC Horizontal Milling and Boring Machine 0

Product Description:

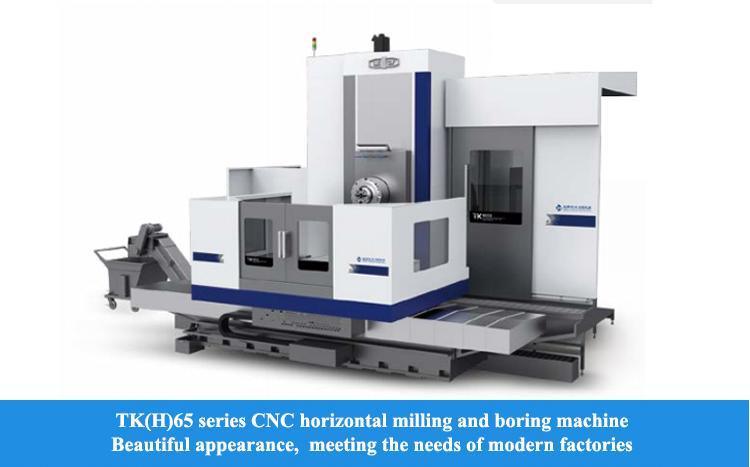

SMTCL TK6513 Heavy Cutting High-rigidity CNC Horizontal Milling and Boring Machine
High-rigidity CNC horizontal milling and boring machine can meet the heavy cutting demand, and it is widely used in general machinery, engineering machinery, mining, electric power and other industries.
Structural features:The machine tool is in a structure of T-shaped layout and single column side hanging box
Basic parts:Cast with high-strength cast iron material and resin sand process, with excellent stability and shock resistance
Spindle group:he spindle is driven by precision gear group meshing, with smooth operation and high accuracy

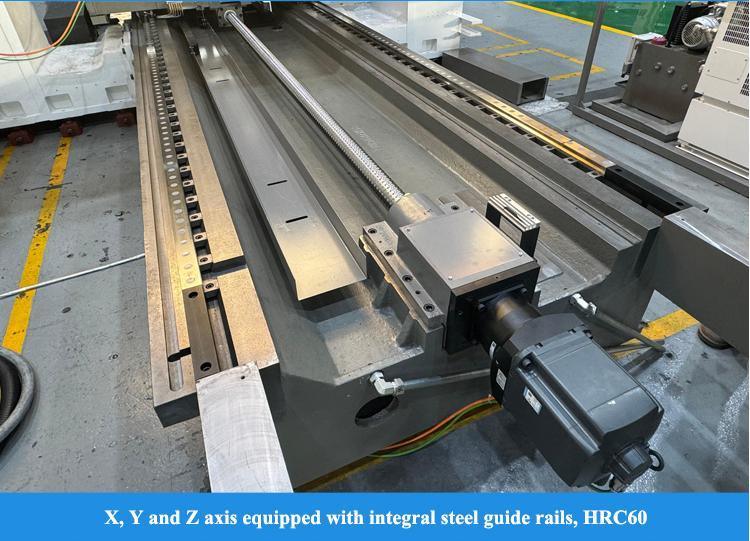

Guide rail:X-axis, Y-axis and Z-axis are equipped with the integrated steel-inserted guide rail to meet the rigid demand of heavy cutting
Drive:The X-axis and Z-axis adopt servo motor to drive the ball lead screw via the reduction gearbox,the Y-axis adopts the servo motor to directly drive the ball lead screw, and the B-axis is the classic double worm gear & worm structure

Product Features:

1. Spindle diameter 130mm, torque 3200Nm, powerful cutting for large workpieces
2. Worktable load capacity 10 tons, X-axis travel 4 meters, suitable for heavy part machining
3. Siemens 828D system with full closed-loop control, positioning accuracy up to 0.018mm
4. Automatic tool change + automatic telescopic spindle, only 8 seconds per tool change, increasing efficiency by 30%
5. Integral cast bed + hardened guideway, precision attenuation ≤5% after 1000 hours of continuous operation

Product Details:

SMTCL TK6513 Heavy Cutting High-rigidity CNC Horizontal Milling and Boring Machine 1

Product Paramenters:
ltems
Unit
TK(H) 6513
TK(H)P 6513

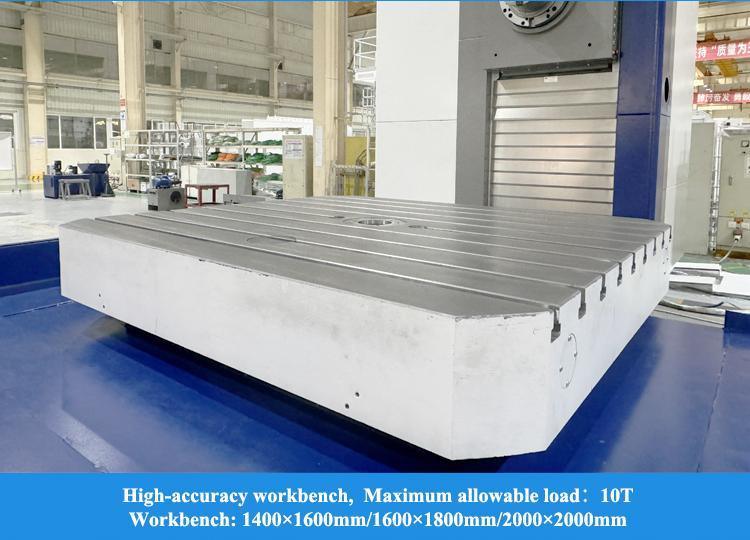

Workbench dimension
mm
1400×1600/ ; 1600×1800 ; 2000×2000
Maximum load of workbench
T
10

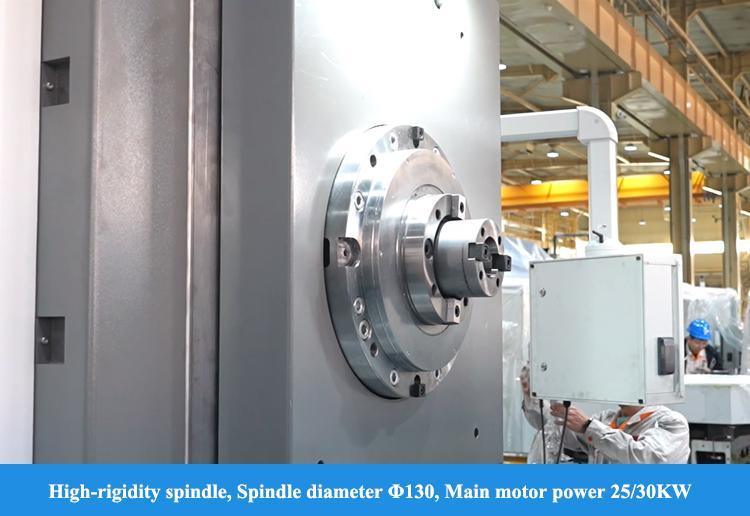

Spindle diameter
mm
φ130
Facing head diameter
mm
-
φ730
Tool shank specification

JT50/BT50
Spindle speed
r/min
10-2000
Power of main motor
kW
25/30
Maximum torque of spindle
Nm
2500/3000
Transverse travel X of workbench
mm
2000/3000/4000
Vertical travel Y of headstock
mm
1600/2000 ; 2500/3000
Longitudinal travel Z of column
mm
1600/2000
Travel W of spindle
mm
800
Travel U of facing head slide block
mm
-
200
Feeding speed
X,Y,Z
mm/min
1-6000
W
mm/min
1-3000
U
mm/min
-
1-3000
B
r/min
0-1
Rapid speed
X,Y,Z
m/min
10
W
m/min
3
U
m/min
-
3
B
r/min
1
Positioning accuracy
X,Y,Z
mm
X/Y:0.018/0.015(grating scale)
Z:0.018/0.015(grating scale)
W
mm
0.016
U
mm
-
0.032
B
''
8, 4×90°；6
Repositioning accuracy
X,Y,Z
mm
0.012
W
mm
0.014
U
mm
-
0.018
B
''
6

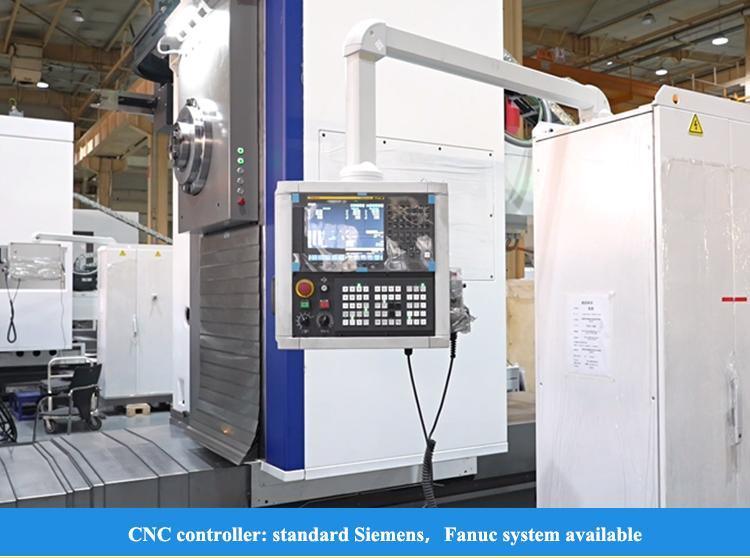

CNC system


SIEMENS 828D
Standard configuration:
SIEMENS 828D
Spindle blowing function
Guide rail protection
Cabinet air conditioner
Cooling and chip removal
Imported ball lead screw
Operator protection
Centralized lubrication
B-axis circular optical grating
Water gun/air gun Headstock oil cooler
Workbench water tray
Anchor cushion iron
Imported spindle bearings
Y-direction armor protection
Floodlight
Optional configuration:

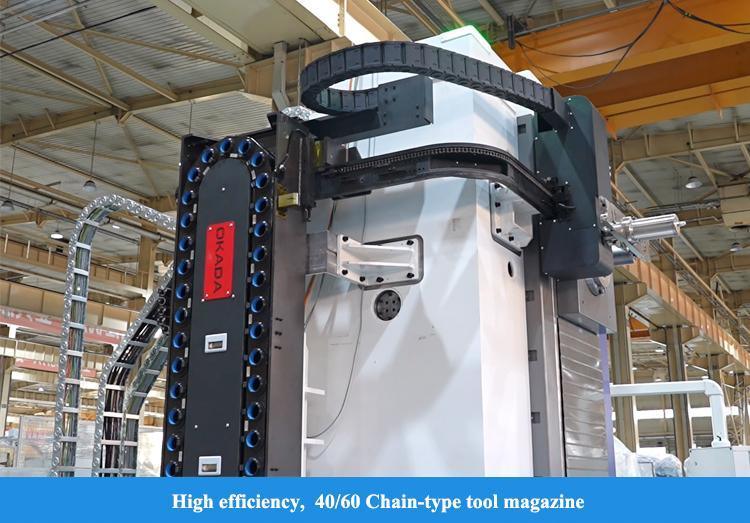

40/60 tool magazine
Pump station oil cooler
FANUC0I/31I system
Accessory milling head
Adaptive control
Workbench area protection
Tool load abnormality detection
X/Y/Z-axis grating ruler
Energy saving package
Spindle internal cooling
SIEMENS one
