Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης

Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης

Σενγιάνγκ TPX6111B οριζόντια μηχανή τρύπησης

μηχανή οριζόντιας φρένασης ακριβείας

TPX6111B μηχανή τρυπήματος και άλεσης

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

ISO CE

Αριθμό μοντέλου:

TPX6111B

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Όνομα:
Οριζόντια μηχανή τρύπησης και άλεσης
Μοντέλο:
TPX6111B
Μέγεθος τραπέζης εργασίας:
1100mmX960mm
Worktable Max.Load:
5000 κιλά
Μέγιστη διάμετρος αξόνων:
110mm
Ροπή Max.spindle:
1225 N.m
Εύρος ταχύτητας άξονα:
8-1000 r/min
Ισχύς κινητήρα:
7,5 kW
Αντιμετώπιση της επικεφαλής διαμέτρου:
600mm
Διαδρομή άξονα Χ/Υ/Ζ:
900/900/1400mm
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 σετ
Συσκευασία λεπτομέρειες
Συσκευασία κατάλληλη για το μεγάλης απόστασης φορτίο θάλασσας
Χρόνος παράδοσης
30-40 ημέρες
Όροι πληρωμής
L/C, T/T, D/P, D/A, Western Union, MoneyGram
Δυνατότητα προσφοράς
100 σετ/σετ ετησίως
Περιγραφή του προϊόντος

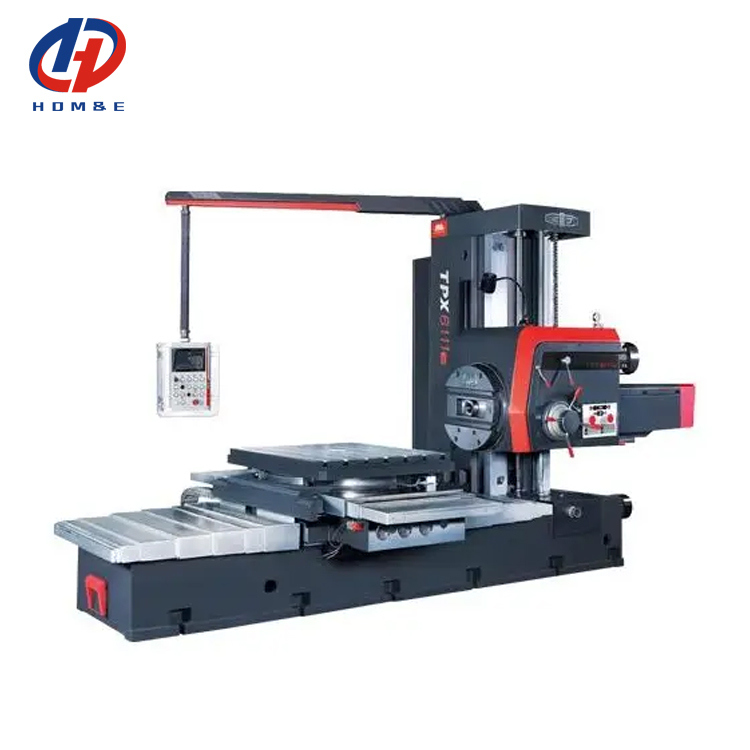

Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 0

Περιγραφή του προϊόντος
Εργαλειομηχανή Shenyang TPX6111B.
Οι οριζόντιες μηχανές φρέσκωσης και τρύπησης της σειράς TPX βασίζονται σε ένα κλασικό σχέδιο, κατάλληλες για ακατέργαστη και τελική τρύπηση, ικανές να φρέσκουν μεγάλα και τετραγωνικά εξαρτήματα.Ξεχωρίζουν στο να κρατάνε βαρετά μέσα τους.Η οπτική συσκευή θέσης 4x90 επιτρέπει την ακριβή επεξεργασία κατά τη στροφή μεγάλων κομματιών.Τα ψηφιακά συστήματα μετρήσεων μετρήσεων με ακρίβεια εξασφαλίζουν την ακρίβεια των συντεταγμένων και της γραμμικής διαμόρφωσης.
Χαρακτηριστικά του προϊόντος

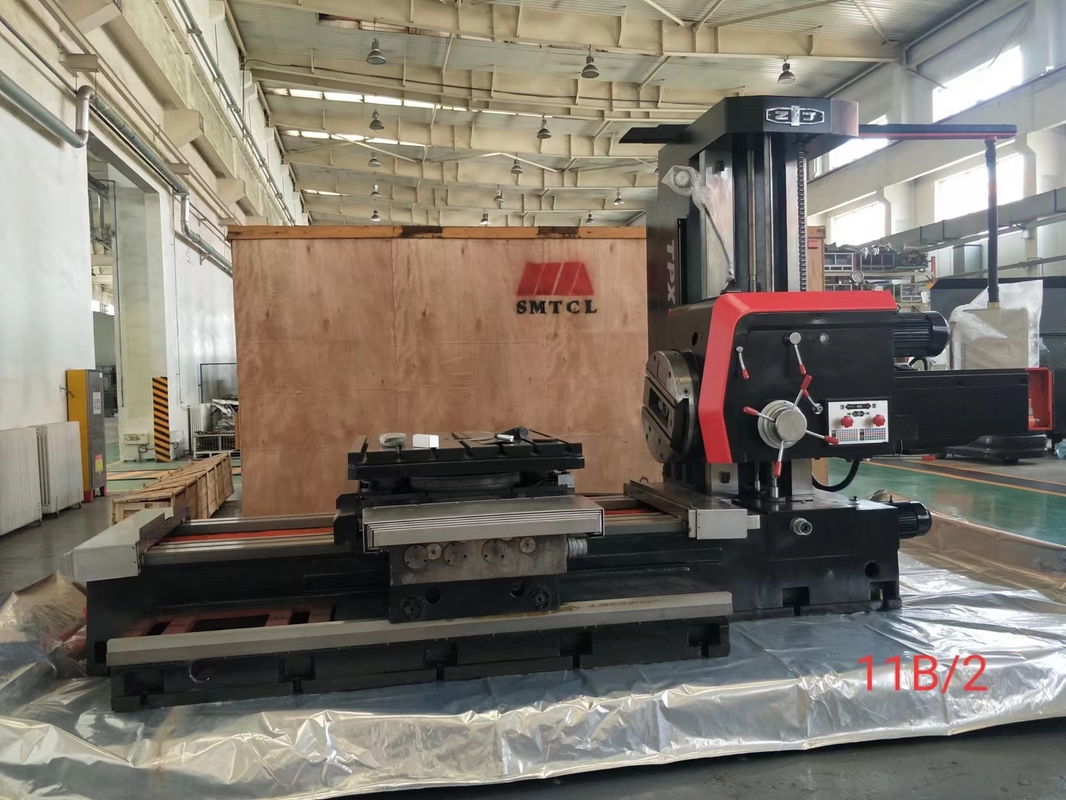

Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 1

Υψηλής Ποιότητας Σπιντέλ

Ο τρισκόμετρος μηχανισμός εξασφαλίζει υψηλή ακρίβεια περιστροφής και η στήριξη τριών σημείων παρέχει υψηλή ακαμψία και ακρίβεια.

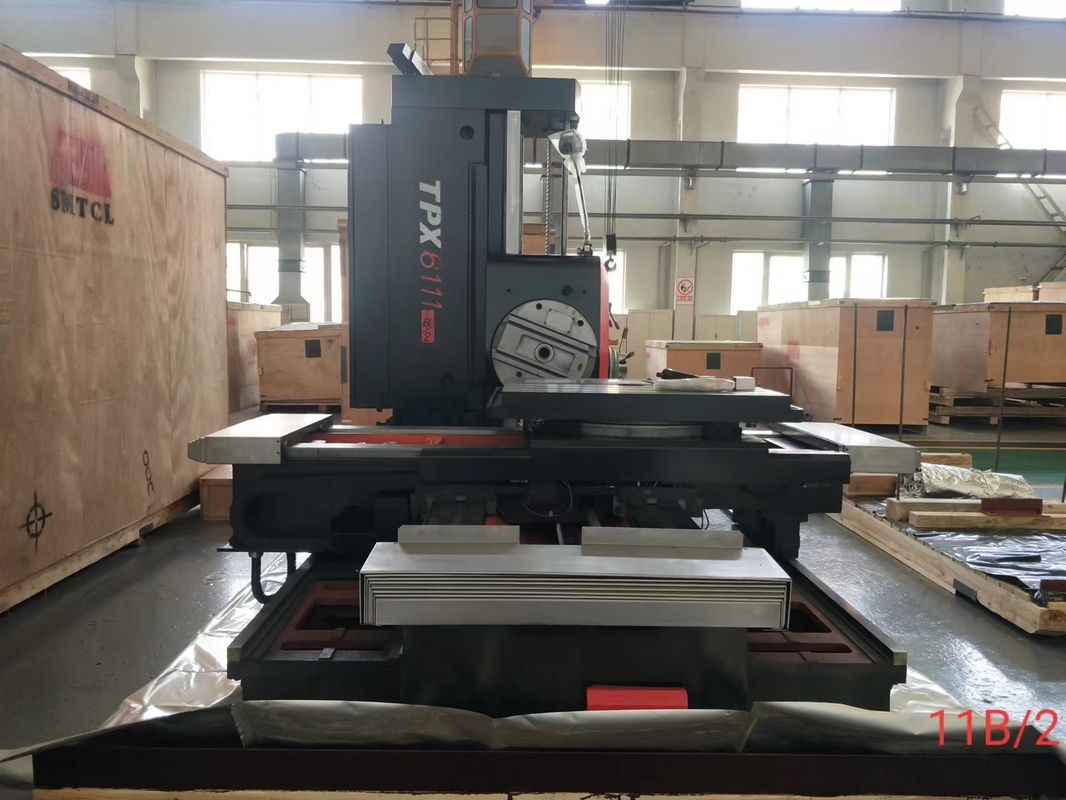

Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 2

Φιλική με τον χρήστη διάταξη

Το κρεμασμένο πάνελ λειτουργίας παρέχει ευέλικτη και βολική κεντρική λειτουργία.

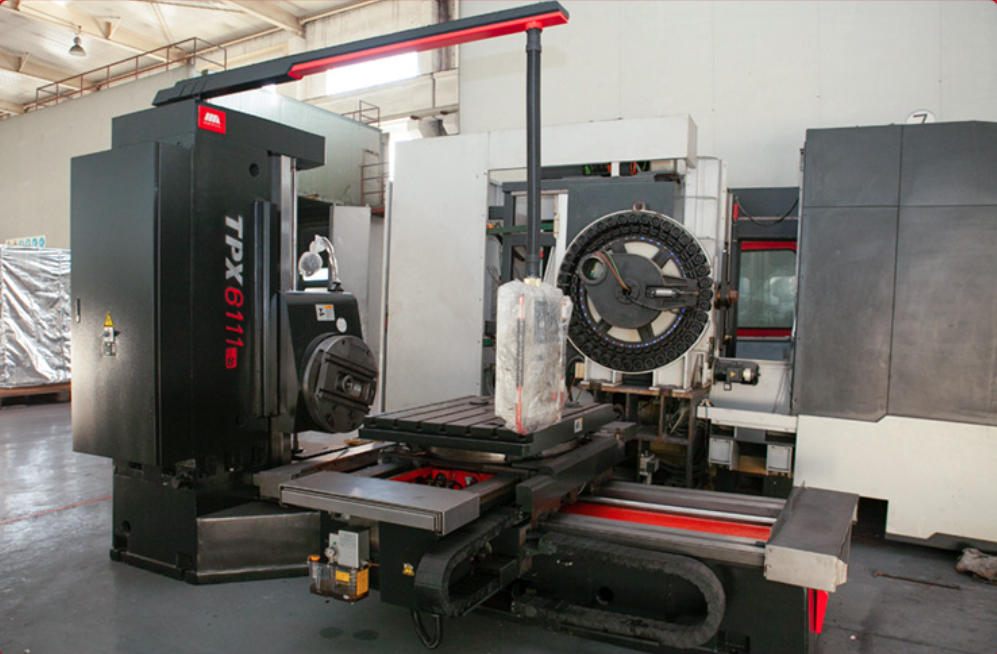

Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 3

Ακριβής και σταθερός οπτικός στόχος

Η συσκευή οπτικής τοποθέτησης 4x90 επιτρέπει την υψηλή ακρίβεια της τοποθέτησης και την υψηλή ακρίβεια της ροής.

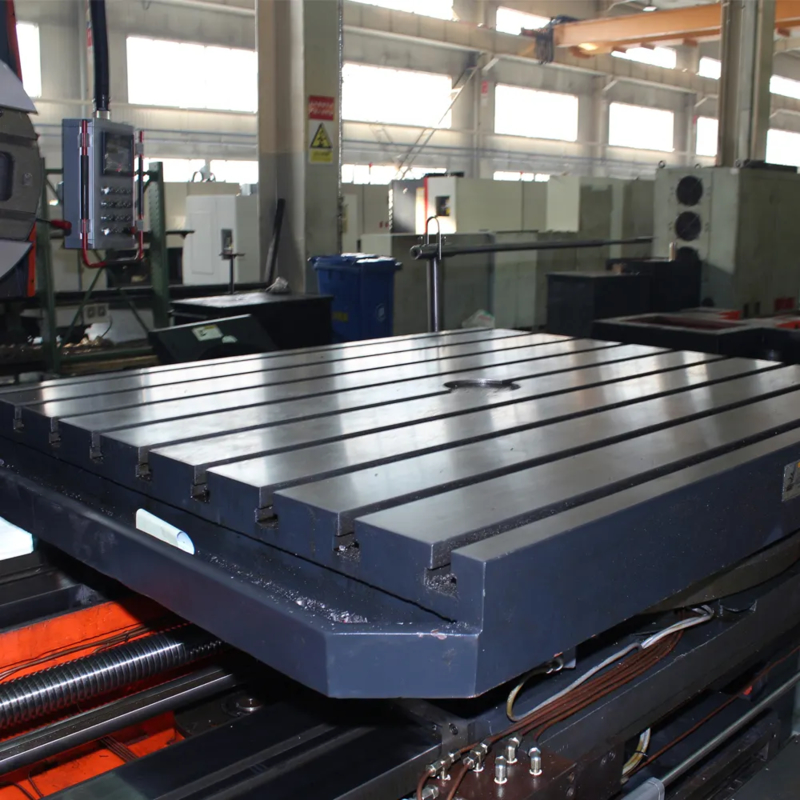

Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 4

Ηλεκτροϋδραυλική κλειδαριά

Όλα τα κινούμενα εξαρτήματα είναι εξοπλισμένα με ηλεκτροϋδραυλικές κλειδαριές.
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 5




Δείγμα εργαστηρίου:
Συστατικό τύπου φλάντζης
Λεπτομέρειες για το προϊόν
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 6
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 7
ΚοιλιάΤα υψηλής ποιότητας χυτήρια μας διαθέτουν γυαλισμένα και σκληροποιημένα μονοπάτια.
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 8
Πίνακας ελέγχουΤο πίνακα χειρισμού είναι διαθέσιμο σε διαρθρώσεις κρεμασμένων ή κυματιζόμενων βραχίονων και είναι εύκολο στη χρήση και μειώνει την κόπωση του χειριστή.
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 9
Εσωτερική σχεδίασηΕύκολη εγκατάσταση, σταθερή και ακριβής με πλήρως κλειστή δομή για την αποτροπή της εισβολής πετρελαίου, ψυκτικού και τσιπ.
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 10
Σύστημα ελέγχουΠΛΚ
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 11
ΣτήληΚατασκευασμένο από υψηλής ποιότητας χύτευμα με γήπεδο και σκληροποιημένα μονοπάτια καθοδήγησης, ο βελτιστοποιημένος δομικός σχεδιασμός υποστηρίζει εύκολα τη συναρμολόγηση
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 12
Προστατευτικό περίβλημαΟι συγκολλημένες πλάκες υψηλής ποιότητας σιδήρου αποτελούν εξαιρετική προστατευτική κάλυψη.
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 13
Υδραυλικό σύστημαΕναλλακτική ταχύτητα που επιτυγχάνεται μέσω αρωτικής βαλβίδας.
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 14
ΚεφαλαίαΗ κύρια ταχύτητα ελέγχεται μέσω διακόπτες στο ίδιο το κεφάλι, μια ποικιλία από ταχύτητες περιστροφής είναι δυνατές
Παράμετροι προϊόντος
Άρθρο
Μονάδα
TPX6111B
TPX6111B/2
TPX6111B/3




Στρίψιμο
Διάμετρος
χμ
φ110
φ110
φ110
Στενός

Μορς αριθ. 6
(ISO7:24No50)
Αριθμός Μορς 6 ((ISO7:24No50)
Αριθμός Μορς 6 ((ISO7:24No50)
Μέγιστη ροπή
Ε.μ.
1225
1225
1225
Μέγιστη αξιωτική ώθηση
N
12250
12250
12250
Ρυθμίσεις ταχύτητας

22
22
22
Πεδίο ταχύτητας
r/min
8-1000
8-1000
8-1000
Κύρια ισχύς κινητήρα
kw
7.5
7.5
7.5

Πλάκα με το πρόσωπο
Μέγιστη ροπή
Ε.μ.
1960
1960
1960
Διάμετρος
χμ
Φ600
Φ600
Φ600
Πεδίο ταχύτητας
r/min
4-200
4-200
4-200
Ρυθμίσεις ταχύτητας

18
18
18


Εργασιακό τραπέζι
Μέγεθος
χμ
1100×960
1100×960
1250 × 110
Μαξ Λόουντ
χιλιόγραμμο
5000
5000
5000
Μέγεθος T-slot
χμ
22
22
22
Αριθμός των τρυπών T

7
7
7






Περιοχή Mahining
Μέγιστη διαδρομή στον άξονα Χ
χμ
900
1250
1600
Μέγιστη διαδρομή στον άξονα Y
χμ
900
900
1200
Μέγιστη διαδρομή στον άξονα Z
χμ
1400
1400
1400
Μέγιστη διαδρομή στον άξονα W (στροφή)
χμ
600
600
600
Η μέγιστη διαδρομή του άξονα U ((προς το μέρος της πλάκας διαδρόμου)
χμ
180
180
180
Γωνία περιστροφής του άξονα Β
°
360
360
360
Min απόσταση μεταξύ της κεντρικής γραμμής του σπινέλου και του τραπεζιού εργασίας
χμ
0
0
0


Τροφή
Γρήγορη διαδρομή
mm/min
Χ/Υ/Ζ/Γ:2500
Χ/Υ/Ζ/Γ:2500
Χ/Υ/Ζ/Γ:2500
Πεδίο τροφοδοσίας άξονα για κάθε στροφή σπινδύλου
mm/επαναστροφή
0.04-6/0.01-1.88
(X/Y/Z/W)
0.04-6/0.01-1.88 ((X/Y/Z/W)
0.04-6/0.01-1.88 ((X/Y/Z/W)


Ακριβότητα
Λεπτομετρική ακρίβεια ανάγνωσης (άξονας Χ/Υ/Ζ)
χμ
0.005
0.005
0.005
Λεπτομετρική ακρίβεια ανάγνωσης ((άξονας Β)
°
0.001
0.001
0.001

Γενικές προδιαγραφές
Διάμετροι ((L×W×H)
χμ
4910x2454
x2750
4910x2870
x2750
5028x2870
x2750
Βάρος του μαχίνου
χιλιόγραμμο
11500
13000
14000
Τυπική διαμόρφωση:
1"Μορς αριθ. 6 σπινθήρα κωνική τρύπα"
2Ψηφιακή ανάγνωση στον άξονα Χ/Υ
3,Με το κεφάλι στραμμένο
Επιλεκτική διαμόρφωση:
1,7Αριθμός 50 Σπινδύλα (JT50)
2,7Αριθ. 50 Σπινδύλα (BT50)
3Ψηφιακή ανίχνευση στον άξονα Ζ
4Ψηφιακή ανάγνωση στον άξονα Β
5,πίσω στήλη
Υπηρεσία UR
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
Γιατί να Επιλέξετε Εμάς
◆ Ανώτατη αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Σχετικά με εμάς
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 15
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, στο κατακόρυφο κέντρο μηχανικής, στο οριζόντιο κέντρο μηχανικής, στο κέντρο μηχανικής γάντιας, στο κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.Το εργοστάσιό μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή μηχανημάτων εργαλείων.Ο πρώτος γύρος, το τρυπάνι και το τρυπάνι γεννήθηκαν εδώ και ήταν ένας από τους ηγέτες της βιομηχανίας μηχανημάτων της Κίνας και η μεγαλύτερη κατασκευή μηχανημάτων στην Κίνα.Τα προϊόντα μηχανημάτων εργαλείων καλύπτουν αυτοκίνητα, αεροπορία, νέες ενέργειες, κατασκευαστικά μηχανήματα, πλοία, βαλβίδες αντλίας, ρουλεμάν, ηλεκτρονική 3C, καλούπια και άλλες βιομηχανίες.υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 16
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 17
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 18
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 19
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 20
Έκθεση
Εργαλειομηχανή Shenyang TPX6111B Τεχνική οριζόντια μηχανή τρύπησης και φρέσκωσης 21
Γενικές ερωτήσεις
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
Είμαστε εταιρεία παραγωγής.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, συμβατικό ελαστικό, μηχανή τρυπήματος, ακτινοβολητική μηχανή τρυπήματος, και ούτω καθεξής.
Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποδοτικότητα.
Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να το εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
