Name: SMTCL HTC63H Fanuc Τόρνος CNC με Διπλούς Οδηγούς Ράγες Υψηλής Ακρίβειας με Κεκλιμένη Κλίνη
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC63H
Availability: InStock

Σπίτι > προϊόντα > CNC μηχανές τόρνου >

SMTCL HTC63H Fanuc Τόρνος CNC με Διπλούς Οδηγούς Ράγες Υψηλής Ακρίβειας με Κεκλιμένη Κλίνη

Υψηλή Ακρίβεια

Τόρνος CNC με Διπλούς Οδηγούς Ράγες

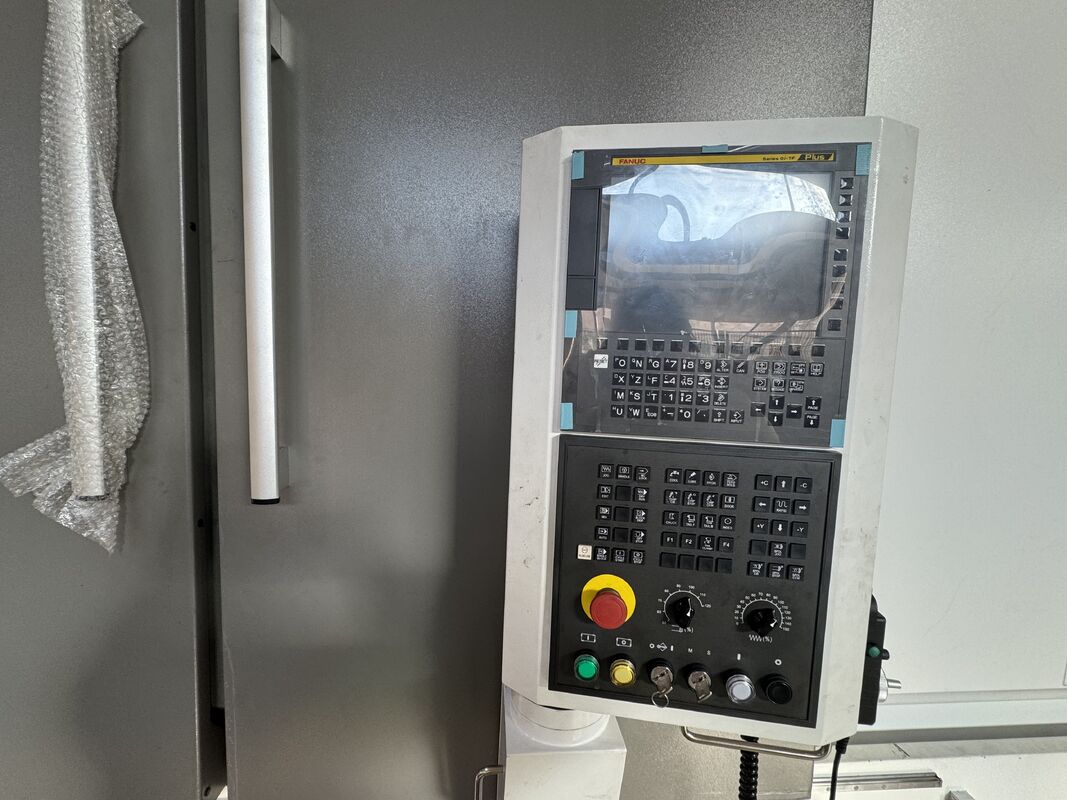

Ελεγκτής FANUC

Τόπος καταγωγής:

Κίνα

Μάρκα:

SYMG SMTCL

Πιστοποίηση:

ISO certification

Αριθμό μοντέλου:

HTC63H

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Όνομα προϊόντος:

HTC63H

Μέγιστη διάμετρος κοπής::

630/800 mm

Μέγιστο μήκος κοπής::

1000/1500/2000/3000mm

Μέγιστη διάμετρος κλίσης πάνω από το κρεβάτι::

∅820

Μέγιστη διάμετρος περιστροφής στο διαδρόμιο::

¥650

Διάμετρος τρύπας σπινθήρα::

140 χλστ

Μέγιστη διάμετρος διάβασης::

125 mm

Πεδίο ταχύτητας του σπινδέλου::

35-1800r/min

Τυποποιημένη διάμετρος του ελαστικού::

18 "

Τύπος τυποποιημένου πύργου εργαλείου::

Οριζόντιος φορέας σερβοεργαλείων 12 θέσεων

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σετ

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.

Χρόνος παράδοσης

30-45 ημέρες

Όροι πληρωμής

T/T,L/C,Western Union

Δυνατότητα προσφοράς

45 σύνολα το μήνα

ΣΧΕΤΙΚΑ ΠΡΟΪΟΝΤΑ

Βίντεο

SMTCL Γενική υψηλής ακρίβειας FANUC Control Slant Bed CNC Lathe HTC63Q Μηχανικά CNC Lathe

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL Κέντρο στροφής CNC Μεγάλο άξονα σπινθήρα HTC40Hm BMT55 Πύργος τροφοδοσίας με υπηρεσία Κέντρο στροφής CNC με άξονα Y

Βρείτε την καλύτερη τιμή

CNC εργαλείων επεξεργασίας μηχανημάτων μετα τόρνου ράγα HK500L οδηγών μηχανών γραμμική

Βρείτε την καλύτερη τιμή

D300mm Μαχαίρι Τύπος σειράς CNC lathes μηχανές εργαλείου Post HK45L

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

+8613916455787

sales@huidijd.com

86-021-61195255

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

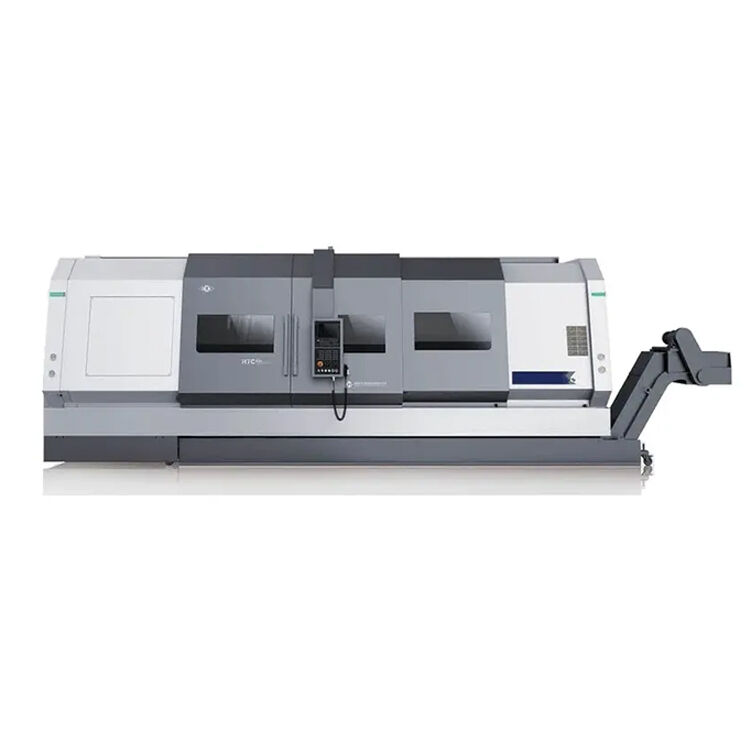

SMTCL HTC63H Fanuc Τόρνος CNC με Διπλούς Οδηγούς Ράγες Υψηλής Ακρίβειας με Κεκλιμένη Κλίνη 0

Περιγραφή Προϊόντος

SMTCL HTC63H Fanuc CNC Τόρνος με Διπλούς Οδηγούς Ράγες Υψηλής Ακρίβειας

Η σειρά HTC63Q/H/S CNC οριζόντιος τόρνος υιοθετεί δομή διπλής ράγας οδηγού με εσωτερική υποστήριξη, με μεγάλο

άνοιγμα και ισχυρή ακαμψία. Ολόκληρο το μηχάνημα είναι πιο άκαμπτο όταν υποβάλλεται σε μηχανική κατεργασία η εσωτερική οπή. Ο άξονας υιοθετεί

ένα κεφαλή δύο ταχυτήτων, η οποία έχει υψηλή ταχύτητα περιστροφής και μεγάλη ροπή κοπής. Μπορεί να καλύψει αποτελεσματικά την

ζήτηση μηχανικής κατεργασίας εξαρτημάτων μηχανημάτων μηχανικής, αυτοκινήτων, μεταλλουργίας, χύτευσης και άλλων βιομηχανιών.

Χαρακτηριστικά Προϊόντος

1, Υψηλή ακρίβεια

• Βίδα και ράγα οδηγού υψηλής ακρίβειας
• Ρουλεμάν ατράκτου υψηλής ακρίβειας
• Ποσοτικοποίηση προτύπου διεργασίας
• Χάρακας πλέγματος υψηλής ακρίβειας

2, Υψηλή απόδοση
• Εφαρμογή κώδικα αρθρωτού συστήματος
• Πλήρης διαμόρφωση λειτουργιών, που επιτρέπει έξυπνη παραγωγή
• Σέρβο πύργος υψηλής απόδοσης
• Άτρακτος κοπής υψηλής απόδοσης, βαρέως τύπου

3, Υψηλή ακαμψία
• Σώμα από χυτοσίδηρο υψηλής ποιότητας και άλλα βασικά χυτά
• Κεφαλή μεγάλου ανοίγματος
• Άτρακτος υψηλής ισχύος και μεγάλης ροπής
• Αμαξίδιο εργαλείων υψηλής ακαμψίας

Λεπτομέρειες Προϊόντος

Βίδες και ράγες οδηγού υψηλής ακρίβειας

Χρησιμοποιεί βίδες υψηλής ποιότητας εισαγωγής βαθμού C3 και ράγες οδηγού βαθμού H και οδηγείται άμεσα από σερβοκινητήρες για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας

Ρουλεμάν κυλινδρικών κυλίνδρων ατράκτου υψηλής ακρίβειας

Υιοθετεί ρουλεμάν κυλινδρικών κυλίνδρων βαθμού P4 υψηλής ποιότητας εισαγωγής και συνεργάζεται με άτρακτο υψηλής ακρίβειας για την επίτευξη εξαιρετικής ακρίβειας περιστροφής.

Δύο άξονες υψηλής ταχύτητας

Οι δύο άξονες χρησιμοποιούν εισαγόμενες βίδες και χρησιμοποιούν τεχνολογία προ-τέντωσης για να εξασφαλίσουν γρήγορη και σταθερή λειτουργία του εργαλειομηχανής

Πλήρης διαμόρφωση λειτουργιών, που επιτρέπει

έξυπνη παραγωγή

Διαφορετικές διαμορφώσεις μονάδων όπως σταθερό στήριγμα, υπο-άτρακτος, σερβο-ουρά και άξονας Υ μπορούν

να είναι προαιρετικά ανάλογα με τις διαφορετικές απαιτήσεις του τεμαχίου. Μπορεί να πραγματοποιήσει πολυ-ακολουθιακή επεξεργασία τεμαχίων και μπορεί επίσης να εξοπλιστεί με μέτρηση τεμαχίου, εργαλείο

ρυθμιστής, μονάδες αυτοματισμού κ.λπ., για τη βελτίωση της αποδοτικότητας της εργασίας.

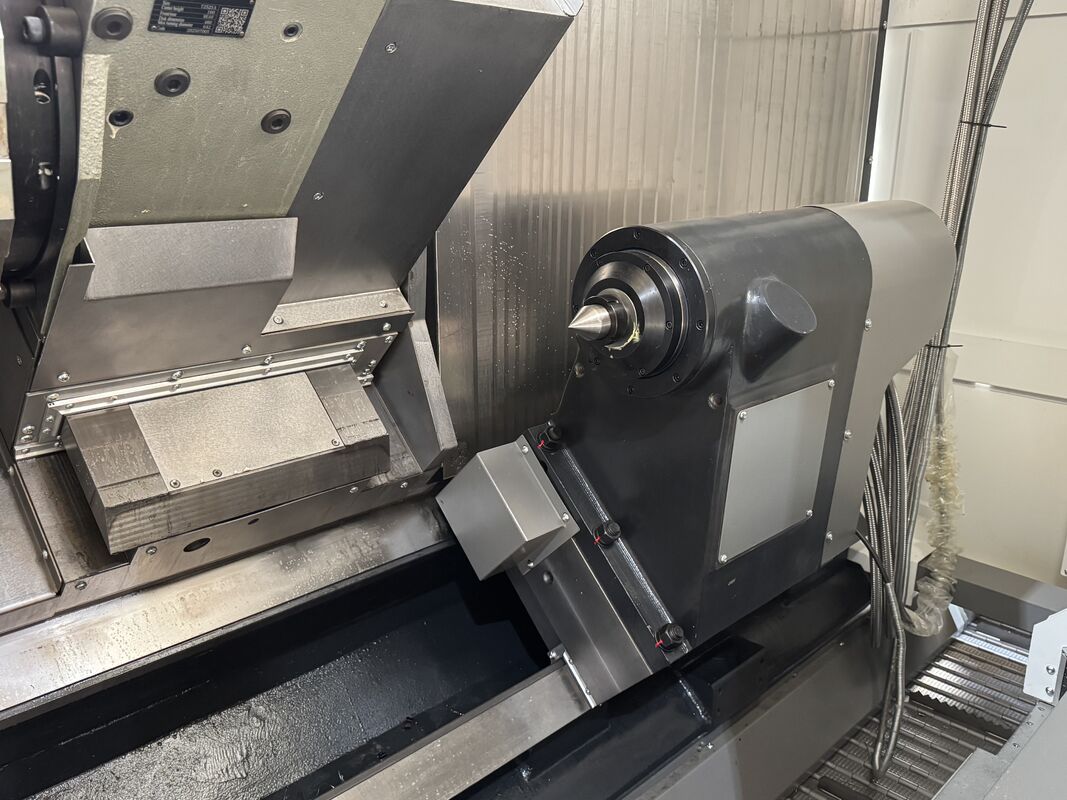

Μικρή ουρά ατράκτου

Είναι εξοπλισμένο με μια μικρή δομή ουράς ατράκτου και εσωτερικά τοποθετημένα κωνικά ρουλεμάν

ρουλεμάν και ρουλεμάν επαφής γωνίας για τη βελτίωση της ακαμψίας κοπής του άκρου της ουράςκαι εξασφαλίστε το αποτέλεσμα κοπής εξαρτημάτων μακρύ άξονα.

Κλίνη υψηλής ακαμψίας

Η κλίνη είναι μια κλίνη 45°, με βελτιστοποιημένη και ενισχυμένη δομή πλευρών στο εσωτερικό. Είναι χυτευμένη σε ένα κομμάτι με χυτά υψηλής ποιότητας και ολόκληρος ο άξονας υιοθετεί μια σκληρή δομή ράγας, η οποία βελτιώνει αποτελεσματικά τη δυναμική ακαμψία. Η ένωση μεταξύ της κλίνης και της κεφαλής ξύνεται και λειαίνεται από μια επιφάνεια διπλής ανάπαυσης, η οποία βελτιώνει περαιτέρω την ακαμψία κοπής ολόκληρου του μηχανήματος.

Παράμετροι Προϊόντος

Είδη	Μονάδες	HTC63Q	HTC63H	HTC63S
Μέγιστη διάμετρος κοπής (άξονας/δίσκος)	mm	Φ630/Φ630	Φ630/Φ800	Φ630/Φ800
Μέγιστο μήκος κοπής	mm	1000/1500/2000/3000	1000/1500/2000/3000	1000/1500/2000/3000
Μέγιστη διάμετρος περιστροφής πάνω από την κλίνη	mm	Φ700	Φ820	Φ820
Μέγιστη διάμετρος περιστροφής πάνω από το κενό της κλίνης	mm	Φ600	Φ650	Φ650
Άτρακτος
Μοντέλο μύτης ατράκτου	-	A2-11	A2-11	A2-15
Εσωτερική διάμετρος μπροστινού ρουλεμάν	mm	Φ160	Φ160	Φ200
Κωνικότητα και μέγεθος οπής ατράκτου		1:20;Φ150	1:20;Φ150	1:20;Φ150
Διάμετρος οπής ατράκτου Μέγ.	mm	Φ104	Φ106	Φ140
Μέγιστη διάμετρος ράβδου	mm	Φ85	Φ88	Φ125

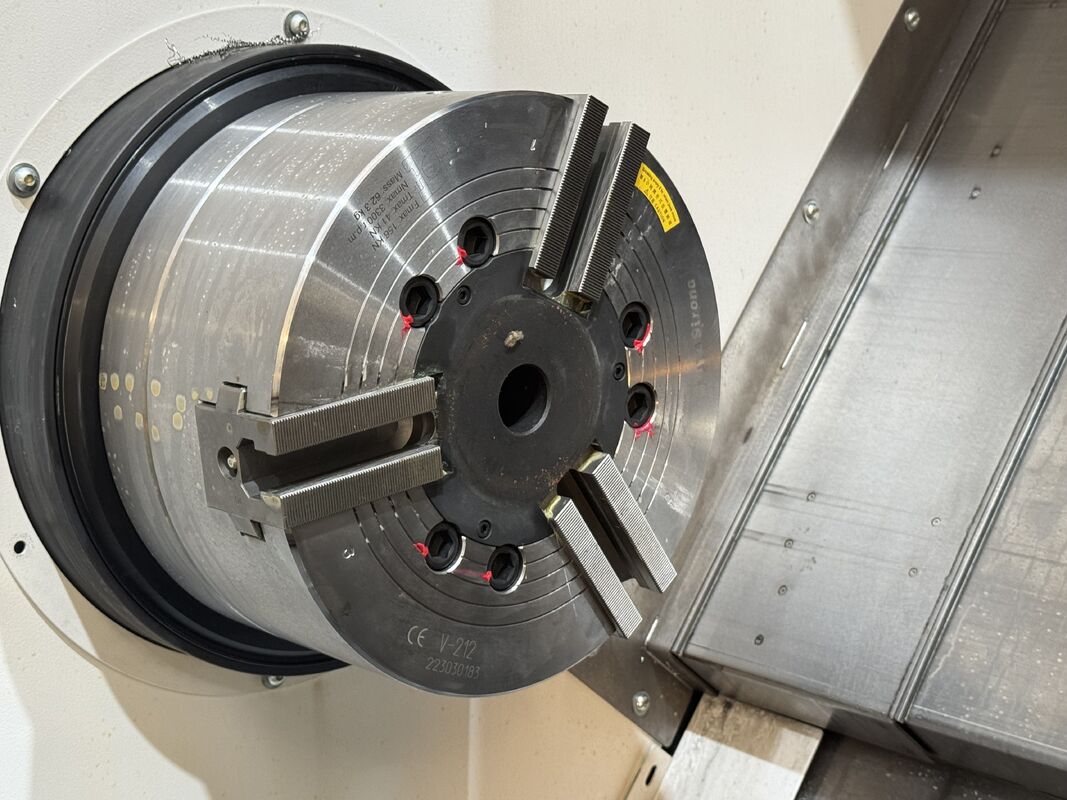

Τυπική διάμετρος τσοκ	ίντσες	12"	15"	18"
Εύρος ταχύτητας ατράκτου	r/min	35-2000	35-2000	35-2000
Μέγιστη ροπή ατράκτου	Nm	1250	1900	3800
Σειρά ταχύτητας ατράκτου		Μηχανικά δύο γρανάζια	Μηχανικά δύο γρανάζια	Μηχανικά δύο γρανάζια
Ισχύς εξόδου κύριου κινητήρα συνεχής/30 λεπτά.	kW	20/30	22/26	30/37
Άξονας X/Z
Ταχύτητα ταχείας διαδρομής άξονα X	mm	15	12	12
Ταχύτητα ταχείας διαδρομής άξονα Z	mm	15	12	12
Διαδρομή άξονα X	mm	320	430	430
Διαδρομή άξονα Z	mm	1100/1600/2100/3100	1050/1550/2050/3050	1050/1550/2050/3050
Ουρά
Διαδρομή ουράς	mm	900/1400/1900/2900	850/1350/1850/2850	850/1350/1850/2850
Μέθοδος κίνησης ουράς		Σύρσιμο σέλας	Σύρσιμο σέλας	Σύρσιμο σέλας
Διαδρομή μανικιού ουράς	mm	150	180	180
Διάμετρος μανικιού ουράς	mm	Φ160	Φ180	Φ180
Κωνικότητα οπής κώνου ουράς		Morse 5#	Morse 6#	Morse 6#

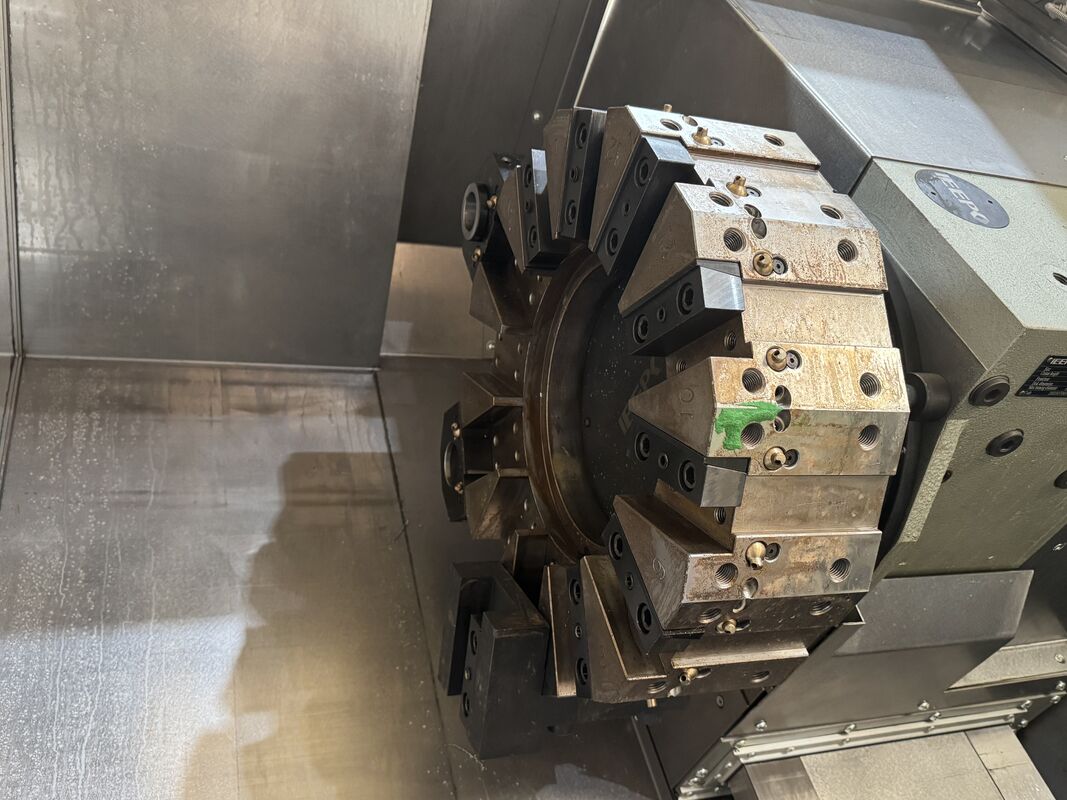

Πύργος εργαλείων
Μορφή πύργου εργαλείων		Οριζόντιο σερβο αμαξίδιο εργαλείων 12 θέσεων	Οριζόντιο σερβο αμαξίδιο εργαλείων 12 θέσεων	Οριζόντιο υδραυλικό αμαξίδιο εργαλείων 12 θέσεων
Κεντρικό ύψος	mm	160	160	160
Μέγεθος εργαλείου	mm	32×32	32×32	32×32
Εάν θα μπορούσε να επιλέξει εργαλείο κοντά	mm	ναι	ναι	ναι
Μέγιστη χωρητικότητα φόρτωσης
Τεμάχια εργασίας δίσκου	kg	800	800/2000	1000
Τεμάχια εργασίας άξονα	kg	1300	2000	3000
Άλλοι
Απόσταση μεταξύ του κέντρου ατράκτου και του δαπέδου	mm	1085.5	1160	1160
Βάρος μηχανήματος	kg	7000/8500/10000/12500	13000/16000/19000/22000	13000/16000/19000/22000

Η Υπηρεσία ΜΑΣ

Εξασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται
2. Έλεγχος πάνω από 100 διαδικασιών παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. Δοκιμαστική λειτουργία 72 ωρών πριν από την παράδοση

Γιατί να μας επιλέξετε

• Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται
• 30+ χρόνια ιστορίας Ε&Α, η εταιρεία ιδρύθηκε το 1993
• Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
• Σταθερό και ώριμο σύστημα προμήθειας
• Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
• Αναβάθμιση στον μηχανισμό σύμφωνα με την εργονομία και την εύκολη συντήρηση
• Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, συντήρηση χαμηλού κόστους, δεν επηρεάζει την παραγωγή

Σχετικά με εμάς

SMTCL HTC63H Fanuc Τόρνος CNC με Διπλούς Οδηγούς Ράγες Υψηλής Ακρίβειας με Κεκλιμένη Κλίνη 1

Καλώς ήρθατε να μας επισκεφτείτε!

Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε CNC τόρνους, κάθετα κέντρα μηχανικής κατεργασίας, οριζόντια κέντρα μηχανικής κατεργασίας, κέντρα μηχανικής κατεργασίας πύλης, κέντρα μηχανικής κατεργασίας πέντε αξόνων, κέντρα περιστροφής-φρεζαρίσματος και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.

Το εργοστάσιό μας έχει πάνω από 80 χρόνια ιστορία κατασκευής εργαλειομηχανών. Ο πρώτος τόρνος, το τρυπάνι και το μηχάνημα διάτρησης γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, κατασκευαστικά μηχανήματα, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε τα εργαλειομηχανήματα με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!

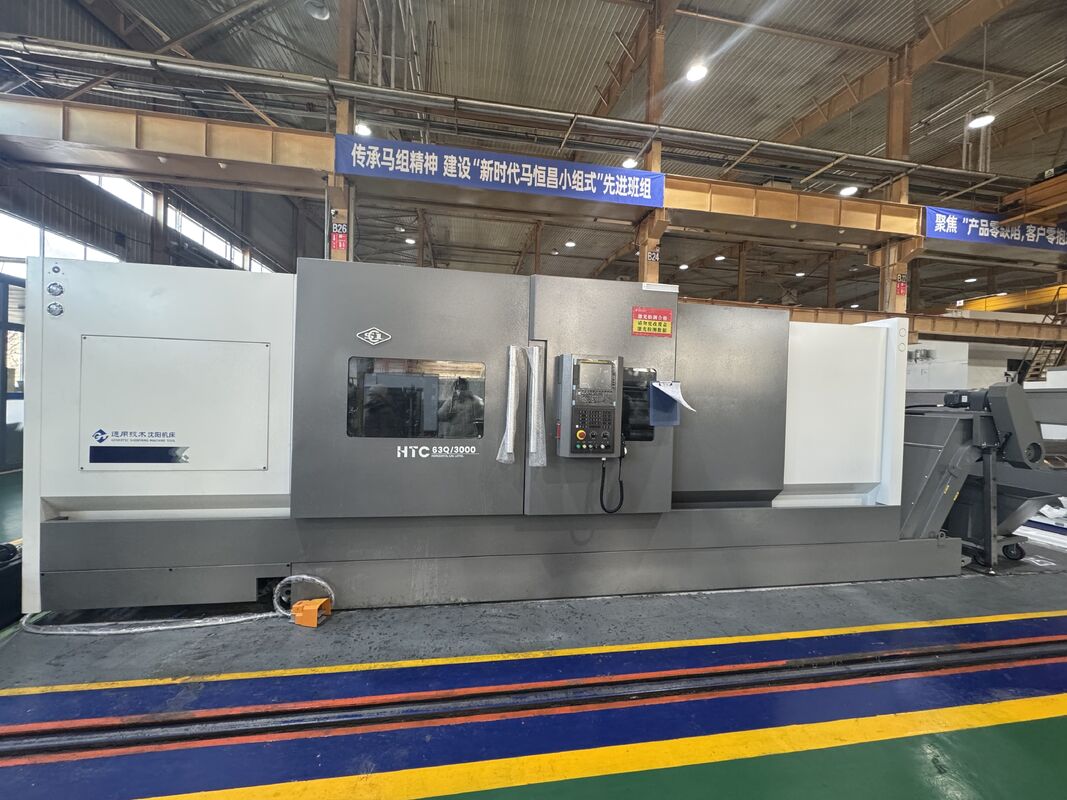

Το εργοστάσιό μας

SMTCL HTC63H Fanuc Τόρνος CNC με Διπλούς Οδηγούς Ράγες Υψηλής Ακρίβειας με Κεκλιμένη Κλίνη 2

Συχνές ερωτήσεις

Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;

Είμαστε μια κατασκευαστική εταιρεία.

Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;

Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως CNC τόρνος, CNC φρέζα, κάθετο κέντρο μηχανικής κατεργασίας, συμβατικός τόρνος, μηχάνημα διάτρησης, ακτινωτό μηχάνημα διάτρησης και ούτω καθεξής.

Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχάνημα ειδικού σκοπού);

Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.

Ε4: Ποιοι είναι οι όροι εγγύησής σας;

Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχής από την ημερομηνία της φορτωτικής του μηχανήματος.

Ε5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός; Υπηρεσία one-to-one
Μετά την πώληση: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών

Ε6: Γιατί να επιλέξετε την εταιρεία σας;

Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι
που πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.

Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;

Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον τόπο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε έγκαιρα μηχανικούς και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να καταχωρηθούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.

Ε8: Ποιοι είναι οι όροι πληρωμής;

T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
