Κέντρο Μηχανουργικής Διάτρησης και Χτυπήματος Υψηλής Ταχύτητας SMTCL DTC500 Κάθετο Κέντρο Μηχανουργικής

Κέντρο Μηχανουργικής Διάτρησης και Χτυπήματος Υψηλής Ταχύτητας SMTCL DTC500 Κάθετο Κέντρο Μηχανουργικής

Κέντρο κάθετης γεώτρησης και απόρριψης

Κέντρο Μηχανουργικής Διάτρησης και Χτυπήματος Υψηλής Ταχύτητας

SMTCL DTC500

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL/SYMG

Πιστοποίηση:

ISO certification

Αριθμό μοντέλου:

DTC500

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Κωνικότητα αξόνων::
BT30
Τύπος::
Κατακόρυφος
CNC σύστημα ελέγχου::
Fanuc Siemens Syntec KND GSK
Μέγιστη ταχύτητα:
20000 mm/min
Δύναμη μηχανών αξόνων (KW)::
3.7/5.5
Ικανότητα περιοδικών εργαλείων::
21
Επωνυμία::
SYMG, SMTCL
X Axis Travel:
500 χλστ
Ταξίδια του άξονα:
400 χλστ
Z axis travel:
300mm
Διαστάσεις τραπεζιού εργασίας:
650 × 400mm
μέγιστο επιτρεπόμενο φορτίο:
250 κιλά
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 ΣΕΤ
Τιμή
Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
L/C,T/T,Western Union
Δυνατότητα προσφοράς
50 σετ το μήνα
Περιγραφή του προϊόντος

Κέντρο Μηχανουργικής Διάτρησης και Χτυπήματος Υψηλής Ταχύτητας SMTCL DTC500 Κάθετο Κέντρο Μηχανουργικής 0

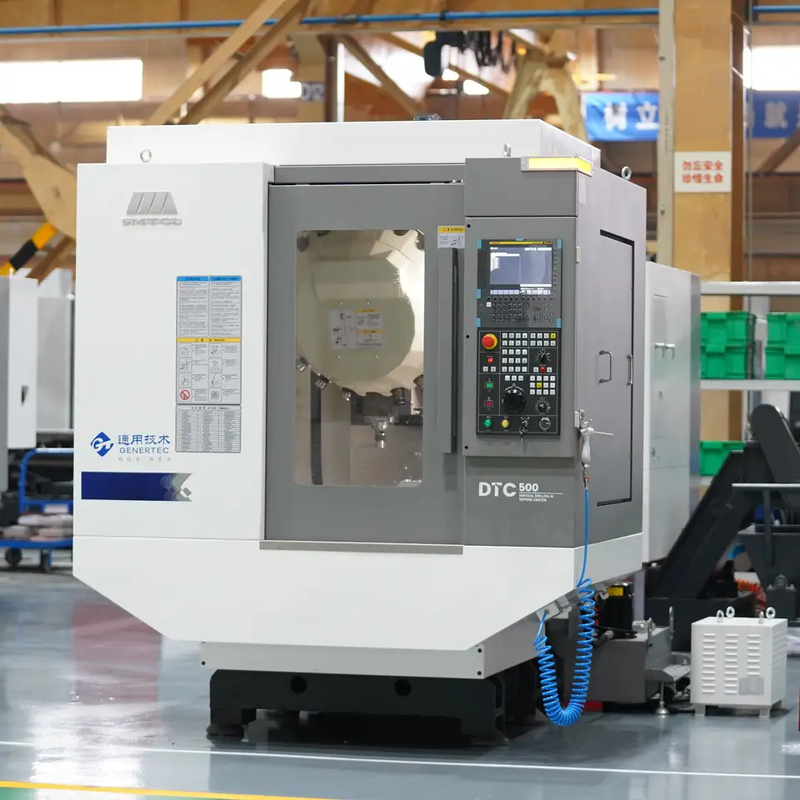

SMTCL Κέντρο υψηλής ταχύτητας γεωτρήσεων και επεξεργασίας DTC500 Κέντρο κάθετης επεξεργασίας
DTC500 υψηλής ταχύτητας τρυπεία και κέντρο εξαγωγής συνεχίζουν τη γενική τεχνολογία Shenyang εργαλείο μηχανή δέκα χιλιάδες τρυπεία και εξαγωγή προϊόντων εξαγωγής και χρήσης εμπειρία,χρησιμοποιεί τη θεωρία της ανάλυσης πεπερασμένων στοιχείων και την προσέγγιση σχεδιασμού μηχανών εργαλείων για τη βελτιστοποίηση της δομής του σώματος, και συνειδητοποιεί τον τέλειο συνδυασμό της υψηλής δυναμικής απόκρισης και της υψηλής αντοχής σε δονήσεις της μηχανής εργαλείου.DTC500 υψηλής ταχύτητας κέντρο γεώτρησης και απόρριψης είναι προσανατολισμένη σε διάφορα μικρά τμήματα γραμμής, πολλαπλές γωνίες κλπ. περίπλοκες συνθήκες μηχανικής, παρέχει λύσεις μηχανικής υψηλής ταχύτητας, υψηλής ακρίβειας και υψηλής σταθερότητας.
ΕΠΙΤΑΣΜΑΤΙΚΑ
Κέντρο Μηχανουργικής Διάτρησης και Χτυπήματος Υψηλής Ταχύτητας SMTCL DTC500 Κάθετο Κέντρο Μηχανουργικής 1

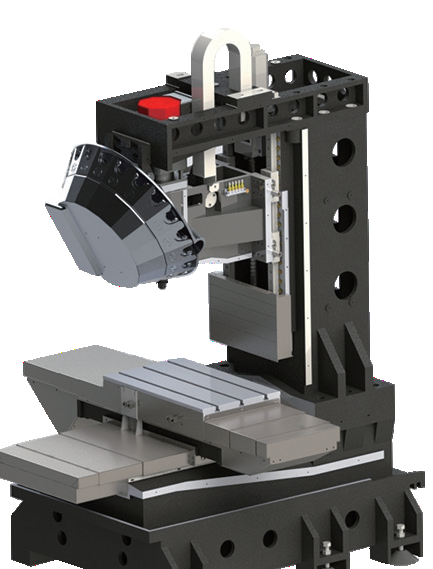

1.Το κρεβάτι με έξι πόδια εδάφους, χαμηλό κέντρο βάρους και μεγάλο εύρος βελτιώνει την anti-vibrati στις επιδόσεις του εργαλείου μηχανής σε
με έναν ολοκληρωμένο τρόπο.
Κέντρο Μηχανουργικής Διάτρησης και Χτυπήματος Υψηλής Ταχύτητας SMTCL DTC500 Κάθετο Κέντρο Μηχανουργικής 2
2.Το κάτω μέρος είναι πιο σταθερό, και το εσωτερικό πλευρά έχει ισχυρότερη αντίσταση στροφής και περισσότεροσταθερή επεξεργασία.
Κέντρο Μηχανουργικής Διάτρησης και Χτυπήματος Υψηλής Ταχύτητας SMTCL DTC500 Κάθετο Κέντρο Μηχανουργικής 3
3.Η αριστερή και δεξιά θερμικά συμμετρική σχεδίαση υιοθετεί τη δομή των πλευρών και στις δύο πλευρές και εσωτερική διασταυρούμενη ενίσχυση για να αντισταθμίσει
θερμική παραμόρφωση και βελτίωση της σταθερότητας της μηχανής εργαλείου.
Κέντρο Μηχανουργικής Διάτρησης και Χτυπήματος Υψηλής Ταχύτητας SMTCL DTC500 Κάθετο Κέντρο Μηχανουργικής 4

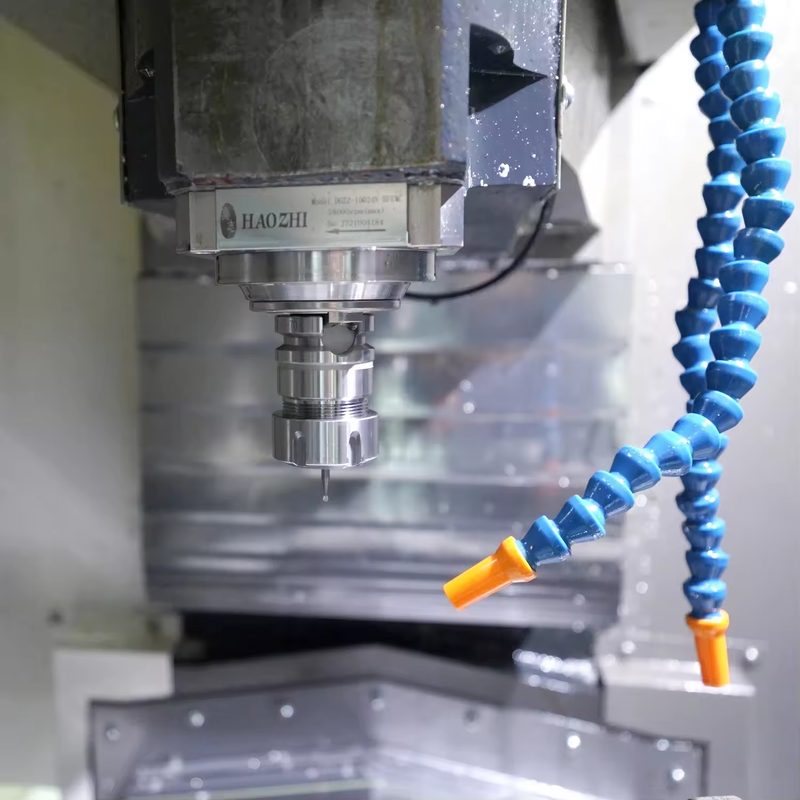

4.Η λειτουργία αυτή εξασφαλίζει ότι η πραγματική ακρίβεια μηχανικής επεξεργασίας των προϊόντων τρύπησης και χτύπησης μπορεί να ελεγχθεί σταθερά εντός 0,015 mm κατά τη διάρκεια της διαδικασίας μηχανικής επεξεργασίας.
Κέντρο Μηχανουργικής Διάτρησης και Χτυπήματος Υψηλής Ταχύτητας SMTCL DTC500 Κάθετο Κέντρο Μηχανουργικής 5
5.Οι τρεις άξονες σχηματίζουν μια δομή λαβύρινθου μέσω προφυλακτών και προστατευτικών, οι οποίες μπορούν να αποτρέψουν αποτελεσματικά την είσοδο των αποβλήτων μηχανικής και του υγρού κοπής,και βελτιώσει αποτελεσματικά τη διάρκεια ζωής του εργαλείου μηχανής.
Κέντρο Μηχανουργικής Διάτρησης και Χτυπήματος Υψηλής Ταχύτητας SMTCL DTC500 Κάθετο Κέντρο Μηχανουργικής 6

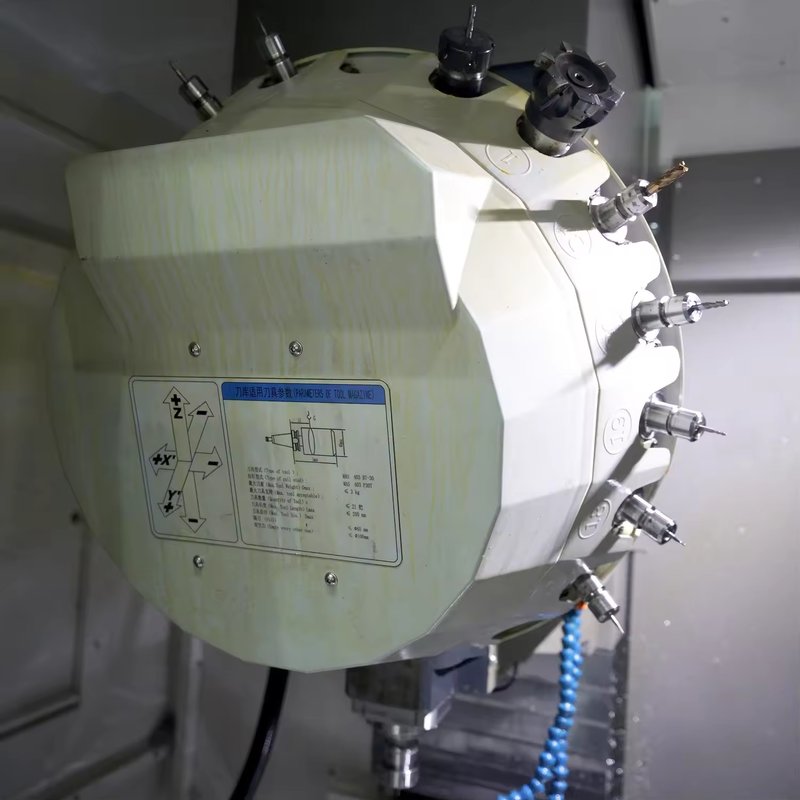

6.Αυτή η λειτουργία μπορεί να λύσει αποτελεσματικά το πρόβλημα της πτώσης εργαλείου ή την ξαφνική επιδείνωση της ακρίβειας της μηχανικής που προκαλείται από ακαθάριστο φορέα εργαλείου.
ΕΠΙΠΕΔΗΜΕΙΑ ΤΟΥ ΕΠΙΤΡΟΠΟΥ

Βασικές τεχνικές προδιαγραφές

Βασικές τεχνικές παραμέτρους
Ονομασία
Μονάδα
Προδιαγραφές
Εργασιακό τραπέζι
Μέγεθος τραπεζιού εργασίας
χμ
650×400 650 × 400
μέγιστο επιτρεπόμενο φορτίο
χιλιόγραμμο
250
Μέγεθος τρύπας σε Τ
mm × τεμάχια
14×3
Πεδίο επεξεργασίας
Μέγιστη διαδρομή του τραπεζιού εργασίας X

χμ
500
Μέγιστη διαδρομή της διαφάνειας Y

χμ
400
Μέγιστη διαδρομή του σπινδέλου Z
χμ
300
Απόσταση μεταξύ της άκρης του σπινθήρα και του τραπεζιού εργασίας

Μαξ. Μαξ.
χμ
460
- Μίνι.
χμ
160
Απόσταση από το κέντρο του σπινδέλου έως το σιδηρόδρομο-οδηγό

χμ
445
Στρίψιμο
Τρύπα από κοκκίνισμα (7:24)

BT1 χημικό προϊόν
Μαξ. ταχύτητα
r/min
20000
Ονομαστική ροπή εξόδου ((S1/S2)
Ε.μ.
11.8/17.5
Δύναμη κινητήρα σπινδέλου ((S1/S2)
kW
3.7/5.5
Εργαλείο
μοντέλο ράβδου εργαλείου

ΜΑΣ 403 BT30
Τροφή
Γρήγορη κίνηση.
Άξονας Χ
m/min
48
Άξονας Y

48
Άξονας Z

48
Δύναμη κινητήρα τριών αξόνων ((X/Y/Z)
kW
2.5/2.5/2.7
Στροφή ροπής του κινητήρα τριών αξόνων ((X/Y/Z)

Νμ
8/8/12
Ταχύτητα τροφοδοσίας
mm/min
30000
Επιστημονικό περιοδικό εργαλείων
Έντυπο περιοδικού εργαλείων

Εργαλειοστάσιο σέρβο του πύργου

Επιλέξτε μέθοδο εργαλείου

Διορθωτική επιλογή κοντινού εργαλείου

Δυνατότητα του περιοδικού εργαλείων
μπαρ
21
Μέγιστο μήκος εργαλείου
χμ
250
Μέγιστο βάρος εργαλείου
χιλιόγραμμο
3
Μέγιστη διάμετρος κεφαλιού εργαλείου
Πλήρες εργαλείο
χμ
Φ65
Παρακείμενο άδειο εργαλείο
χμ
Φ100
Χρόνος αλλαγής εργαλείου (εργαλείο σε εργαλείο)
σ
1.6
Βάρος μηχανής εργαλείου
χιλιόγραμμο
2800
Συνολική ηλεκτρική ισχύς

KVA
18
Διάσταση περίγραμμα (LXWXH)

χμ
2300 × 1800 × 2400


Ακριβότητα εργαλείου μηχανής

Η ακρίβεια τοποθέτησης αυτού του εργαλείου μηχανής συμμορφώνεται με το Εθνικό Πρότυπο της Λαϊκής Δημοκρατίας της Κίνας GB/T18400.4-2010 "Πρότυπα αποδοχής για την ακρίβεια τοποθέτησης των εργαλείων μηχανής".
Στοιχεία επιθεώρησης
Τυπικό εργοστασίου
Ακριβότητα επεξεργασίας
IT6
Ακριβότητα θέσης
Άξονας Χ ((mm)
0.006
Άξονας Y ((mm)
0.006
Άξονας Z ((mm)
0.006
Επαναλαμβανόμενη ακρίβεια θέσης

Άξονας Χ ((mm)
0.004
Άξονας Y ((mm)
0.004
Άξονας Z ((mm)
0.004
- Όχι, όχι, όχι.
Ονομασία
Πρότυπο ή προδιαγραφή
Αριθμός
Ετικέτα
Σημείωση
1.
Σύστημα CNC
FANUC OI-MF PLUS ΤΥΠΟΣ ((5)
1
FANUC

2.
Κύριο μολύβι
aiI2/20000-B
1
FANUC

3.
Σερβοκινητήρας άξονα Χ
aiS8/4000
1
FANUC

4.
Υπηρετικός κινητήρας άξονα Y
aiS8/4000
1
FANUC

5.
Σερβοκινητήρας άξονα Z
aiS12B/4000 aiS12B/4000
1
FANUC

6.
Στροφή με μολύβι στον άξονα Χ
Στροφή σφαίρας,φ28×12,C3
1
Ιαπωνία THK

7.
Στροφή μολύβδου στον άξονα Y
Στροφή σφαίρας,φ28×12,C3
1
Ιαπωνία THK

8.
Στροφή μολύβδου στον άξονα Z
Στροφή σφαίρας,φ32×12,C3
1
Ιαπωνία THK

9.
Στροφικό ρουλεμάν
20×47×15/25×62×15 2
4/4
Ιαπωνία

10.
Επιστημονικό περιοδικό εργαλείων
21 θέσεις εργαλείων, περιοδικό εργαλείων του πύργου

1
Οκάντα, Ταϊβάν

11.
Σύστημα λίπανσης

1
Σενγκ Σιάνγκ

12.
Υδροδοχείο

1
Εργαλειομηχανή Shenyang

13.
Πνευματικό μέρος

1
Τσι Λι Κε

14.
Κεντρικός διακόπτης τροφοδοσίας

1
Κορέα LS

15.
κύριος επαγγέλλων

Επικεφαλής
Κορέα LS

Σύμφωνα με τον κύκλο εφοδιασμού, ο κατασκευαστής έχει το δικαίωμα να αλλάζει τα εξαγοραζόμενα εξαρτήματα της ίδιας ποιότητας χωρίς να επηρεάζεται η ποιότητα των εξαρτημάτων.
την απόδοση της μηχανής εργαλείου.

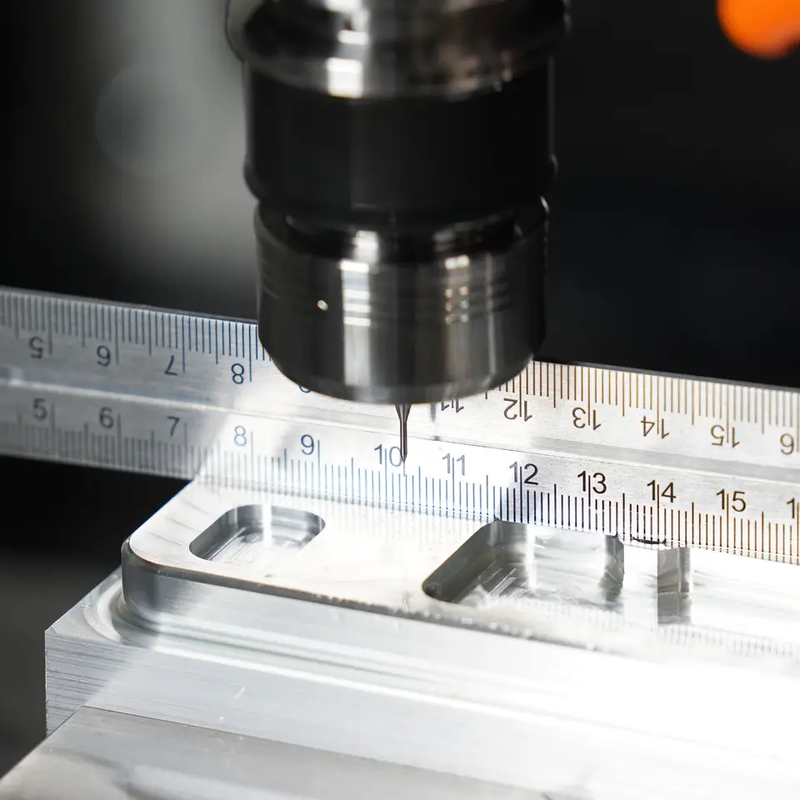

 Υπόθεση επεξεργασίας
