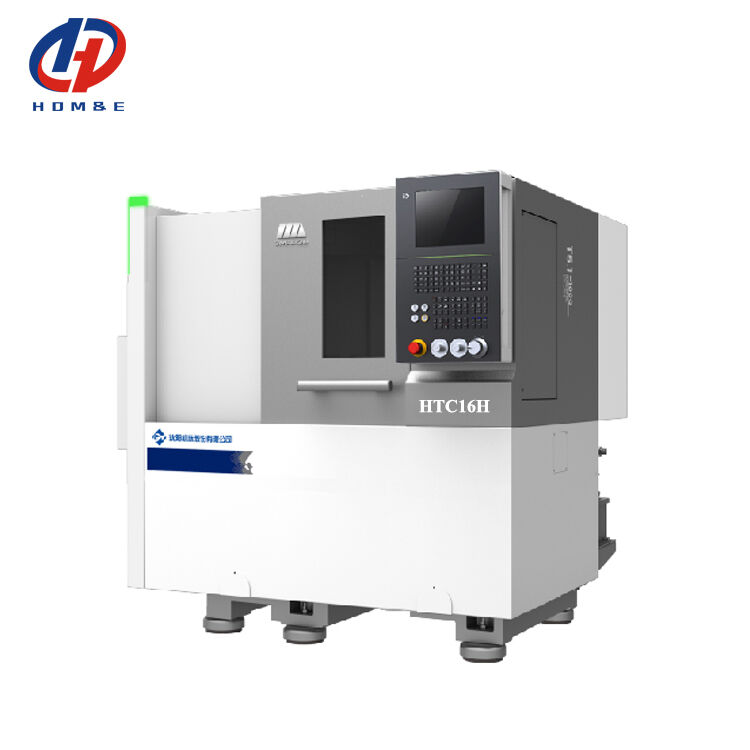

SMTCL 5000rpm A2-5 Άξονας Οριζόντιος 8-Σταθμικός Σέρβο Πυργίσκος Μηχανουργική Επεξεργασία Μικρών Εξαρτημάτων HTC16H Κεκλιμένης Κλίνης CNC Τόρνος

SMTCL 5000rpm A2-5 Άξονας Οριζόντιος 8-Σταθμικός Σέρβο Πυργίσκος Μηχανουργική Επεξεργασία Μικρών Εξαρτημάτων HTC16H Κεκλιμένης Κλίνης CNC Τόρνος

Επεξεργασία μικρών εξαρτημάτων

Επεξεργασία Εξαρτημάτων Ακριβείας

Μονάδα ατράκτου υψηλής ποιότητας

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

HTC 16H

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Αριθμό μοντέλου:
HTC16H
Λέξη κλειδί:
Κεφαλίδα CNC οριζόντιας στροφής
Max.Cutting μήκος:
160 χιλ
Μέγιστο τέμνον Dia.:
160 χιλ
Μαξ, κολυμπάς πάνω από το κρεβάτι.:
420 mm
X Axis Travel:
145 mm
Z axis travel:
205 χιλ.
Ταχύτητα ατράκτου:
5000 στροφές/λεπτο
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς
50 σετ το μήνα
Περιγραφή του προϊόντος

SMTCL 5000rpm A2-5 Άξονας Οριζόντιος 8-Σταθμικός Σέρβο Πυργίσκος Μηχανουργική Επεξεργασία Μικρών Εξαρτημάτων HTC16H Κεκλιμένης Κλίνης CNC Τόρνος 0

Περιγραφή προϊόντος:

SMTCL 5000rpm A2-5 Spindle Horizontal 8-Station Servo Turret Small Parts Machining HTC16H Slant Bed CNC Lathe
Το υψηλής απόδοσης τόρνος με συμπαγή δομή ικανοποιεί τις απαιτήσεις σας για υψηλή απόδοση και χαμηλή δυσλειτουργία. Το εργαλειομηχανή διαθέτει συμπαγή δομή και μικρό χώρο δαπέδου, λογική διάταξη λειτουργικών εξαρτημάτων, βολική λειτουργία και επισκευή της δομής του άξονα, και εξασφαλίζει υψηλότερη σταθερότητα και αξιοπιστία. Το κρεβάτι του εργαλειομηχανή είναι κεκλιμένο κατά 45 ° και διαθέτει πλεονεκτήματα ομαλής απομάκρυνσης τσιπ από το κεκλιμένο κρεβάτι. Ολοκληρωμένη πλήρης προστασία, καλύτερη αδιάβροχη και προστασία από τσιπ απόδοση, εξαιρετική εργονομία και ευκολία στη λειτουργία.

Χαρακτηριστικά προϊόντος:

1. Υψηλή ακρίβεια

* Δομή προέντασης άξονα τροφοδοσίας

* Βίδα μπάλας C3 υψηλής ακρίβειας

* Δομή θερμικής σταθερότητας ολόκληρου του μηχανήματος

2. Αποτελεσματικό

* Ταχύτητα ατράκτου 5000rpm

* Δύο άξονες γρήγορης μετατόπισης 30m/min

* Πύργος κοπής σέρβο υψηλής απόδοσης

3. Υψηλή απόδοση

* Μικρό αποτύπωμα

* Χημική διαδικασία standard

* Αυστηρό πρότυπο επιθεώρησης


Πλεονέκτημα προϊόντος:

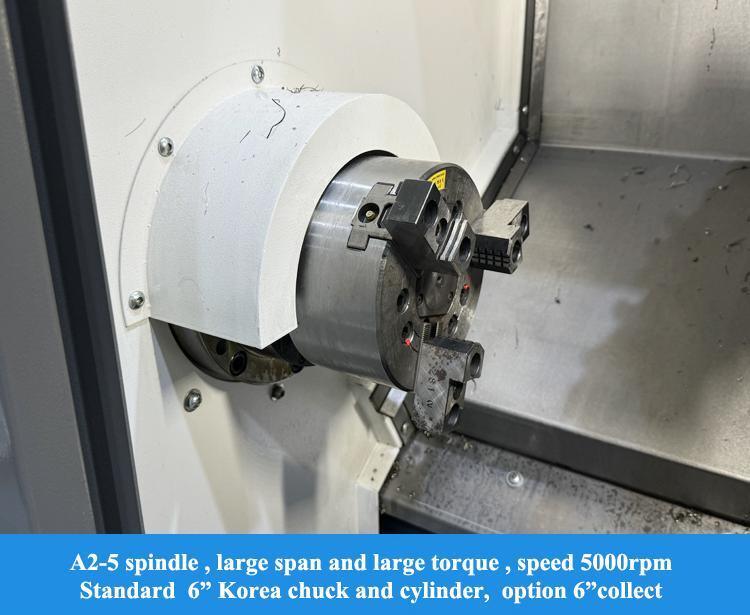

* Μονάδα ατράκτου υψηλής ποιότητας
Υιοθετήστε εισαγόμενα ρουλεμάν, μεγάλο εύρος ρουλεμάν, ικανοποιούν τις απαιτήσεις υψηλής ακαμψίας, υψηλής ροπής, υψηλής ακρίβειας, εύκολης εγκατάστασης και συντήρησης. Η σημαντική επιφάνεια σύνδεσης είναι εύκολο να πραγματοποιηθεί η διαδικασία ξυσίματος και να εξασφαλιστεί η ακαμψία επαφής. Η συμμετρική δομή του κεφαλιού βελτιώνει την ελεγχόμενη θερμική παραμόρφωση

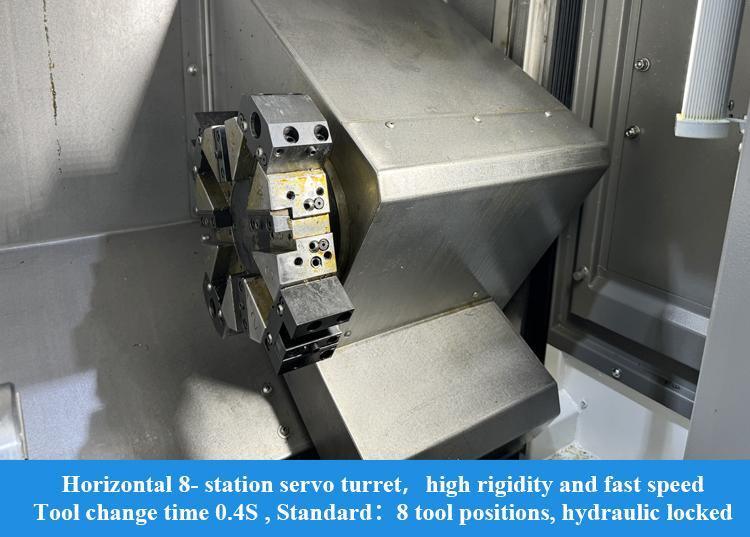

* Servo turret
Ο κινητήρας Servo χρησιμοποιείται για τον έλεγχο της ακριβούς περιστροφής της κεφαλής κοπής και η αλλαγή εργαλείου του γειτονικού σταθμού χρειάζεται μόνο 0,4 δευτερόλεπτα, η οποία είναι γρήγορη και η απόδοση επεξεργασίας είναι υψηλή. Τριπλή δομή δίσκου, υδραυλικό κλείδωμα, πλήρης ακαμψία.

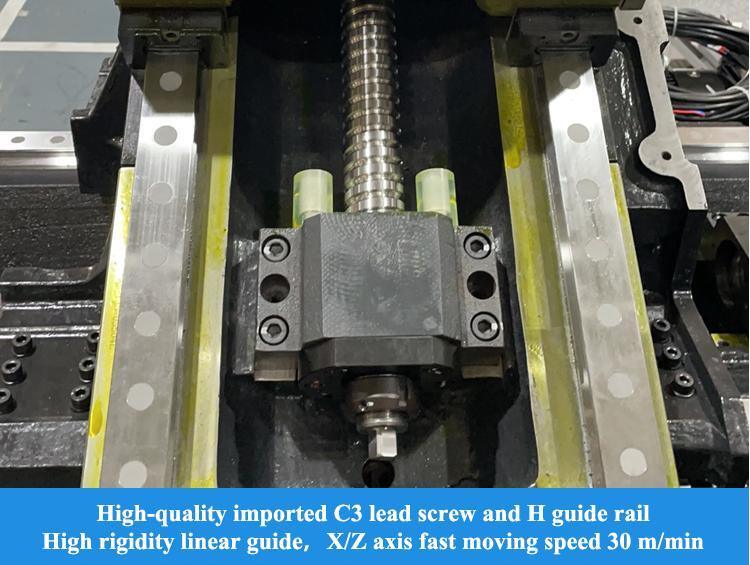

* Δομή τροφοδοσίας
Η γραμμική ράγα οδηγού χρησιμοποιείται για τη βελτιστοποίηση της ακαμψίας, της σταθερότητας και της διάρκειας ζωής της ράγας οδηγού, ενώ οι δύο άξονες είναι γρήγοροι 30m/min και η απόδοση επεξεργασίας είναι υψηλότερη. Ο άξονας Χ υιοθετεί τη δομή προ-έντασης για να μειώσει την επίδραση της θερμοκρασίας στην ακρίβεια και να βελτιώσει τη σταθερότητα της ακρίβειας μηχανουργικής κατεργασίας;

SMTCL 5000rpm A2-5 Άξονας Οριζόντιος 8-Σταθμικός Σέρβο Πυργίσκος Μηχανουργική Επεξεργασία Μικρών Εξαρτημάτων HTC16H Κεκλιμένης Κλίνης CNC Τόρνος 1

Βιομηχανική εφαρμογή:

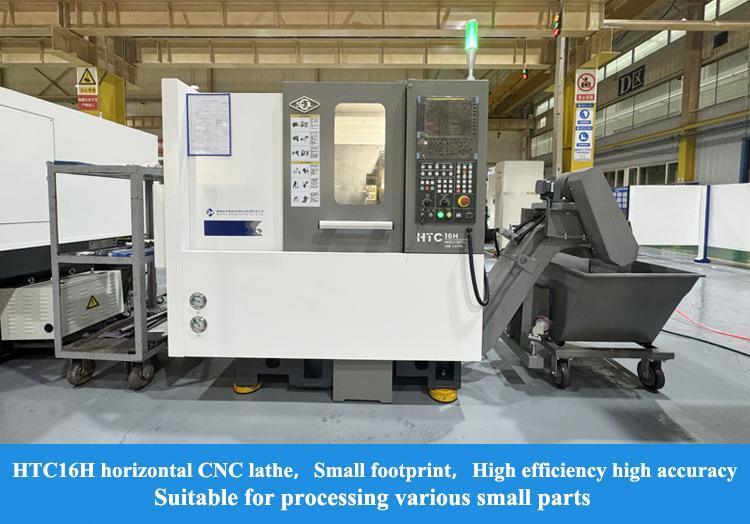

Το CNC οριζόντιο τόρνο σειράς HTC16H είναι ένα προϊόν CNC μικρού μεγέθους που σχεδιάστηκε και κατασκευάστηκε για να προσαρμοστεί στη ζήτηση της αγοράς με βάση πολυάριθμα χρόνια συσσώρευσης τεχνολογίας και εμπειρίας του εργοστασίου μας για την παραγωγή CNC τόρνου. Το εργαλειομηχανή διαθέτει χαρακτηριστικά όπως οικονομικό, αποδοτικό, εξοικονόμηση ενέργειας, υψηλή ακρίβεια τοποθέτησης και εύκολη συντήρηση και είναι το προϊόν πρώτης επιλογής για μηχανουργική κατεργασία μικρών εξαρτημάτων βιομηχανιών όπως μηχανοκίνητα οχήματα, υλικό και ηλεκτρονικά κ.λπ.

SMTCL 5000rpm A2-5 Άξονας Οριζόντιος 8-Σταθμικός Σέρβο Πυργίσκος Μηχανουργική Επεξεργασία Μικρών Εξαρτημάτων HTC16H Κεκλιμένης Κλίνης CNC Τόρνος 2

Παράμετροι προϊόντος:
Είδη
Μονάδα
HTC16H(Q)
Μέγιστη διάμετρος στροφής
mm
Φ 160
Μέγιστο μήκος στροφής
mm
160
Μέγιστη διάμετρος ταλάντευσης πάνω από το κρεβάτι
mm
Φ 420
Μέγιστη διάμετρος ταλάντευσης πάνω από την ολίσθηση
mm
Φ 160










Άτρακτος
Τύπος μύτης ατράκτου

A2-5​
Εσωτερική διάμετρος μπροστινού ρουλεμάν
mm
Φ 90
Κωνικότητα ατράκτου και μέγεθος οπής

1:20 ; Φ 62
Διάμετρος οπής ατράκτου
mm
Φ 56
Μέγιστη διάμετρος ράβδου
mm
Φ44
Τυπικό μέγεθος τσοκ
ίντσα
6
Μέγιστη ταχύτητα ατράκτου
r / min
5000
Ονομαστική ροπή ατράκτου
Nm
35 ( 2000r / min )
Μέγιστη ροπή ατράκτου
Nm
70 ( 1500r / min )
Ισχύς εξόδου κύριου κινητήρα συνεχής/ 15 λεπτά
kW
7.5 /1 1


Δύο άξονες
Ταχύτητα γρήγορης διέλευσης άξονα X/Z
m/min
30
Διαδρομή άξονα Χ
mm
145
Διαδρομή άξονα Z
mm
205





Πύργος εργαλείων
Τύπος πύργου εργαλείων

Οριζόντια θήκη εργαλείων σέρβο 8 σταθμών
Κέντρο ύψους πύργου εργαλείων
mm
63
Ακρίβεια επαναλαμβανόμενης τοποθέτησης ευρετηρίασης πύργου εργαλείων
Δευτ.
±1.6
Εάν θα μπορούσατε να επιλέξετε το εργαλείο από τον δίσκο εργαλείων κοντά

ναι

Ψύξη και αφαίρεση τσιπ
Πίεση αντλίας ψύξης
bar
1.5
Ροή αντλίας ψύξης
L/min
30
Χωρητικότητα δεξαμενής νερού
L
70
Μορφή μεταφορέα τσιπ

Τύπος πλάκας αλυσίδας




Άλλο
Απόσταση κέντρου ατράκτου από το κάτω μέρος του κρεβατιού
mm
926
Καθαρό βάρος εργαλειομηχανής
kg
2600
Συνολική χωρητικότητα ισχύος
kVA
23
Διαστάσεις εργαλειομηχανής (μήκος x πλάτος x ύψος)
mm
1750 ×1580 × 1650
Τυπική διαμόρφωση:

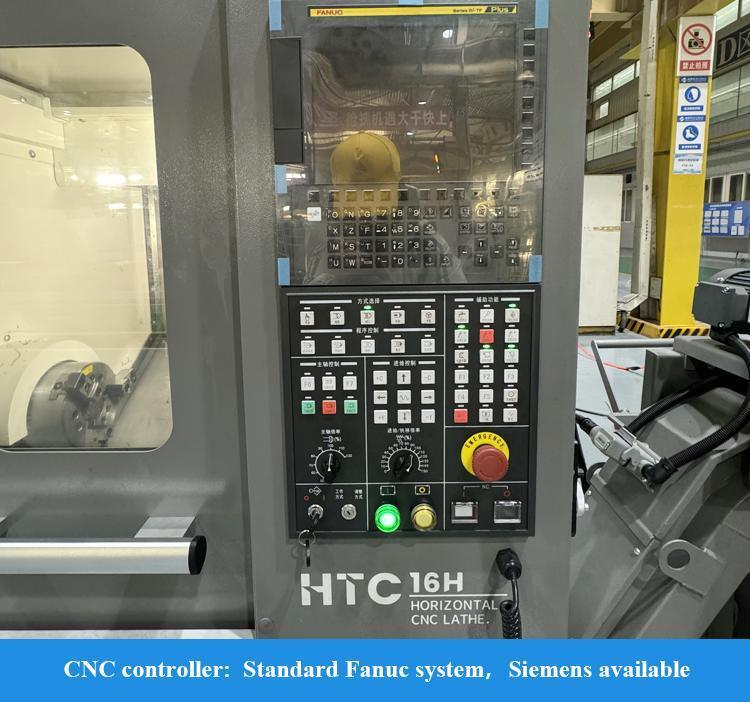

1,FANUC-0i-TF Plus (5) System (H/S Series)
2,GSK988TA System (Q Series)
3,Sleeve-type spindle
4,Hollow chuck oil cylinder
5,8-station servo tool carriage

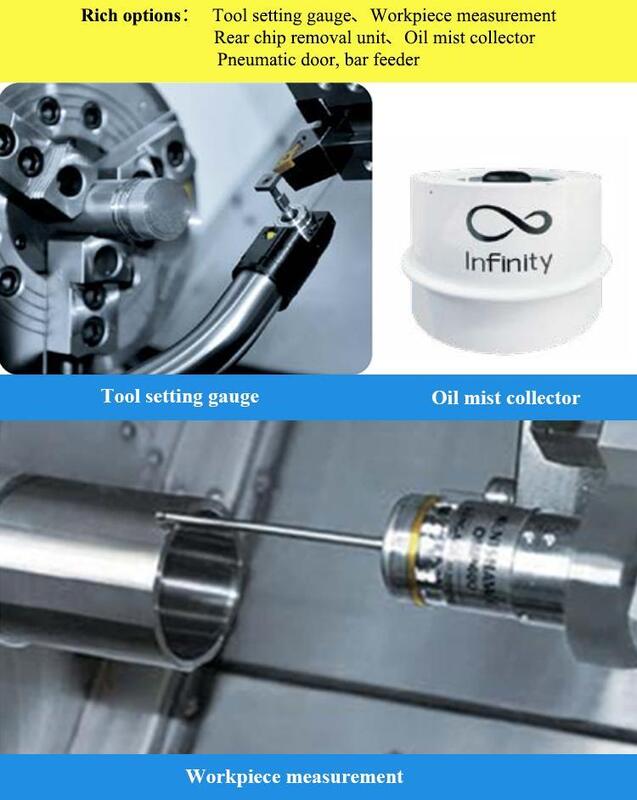

Προαιρετική διαμόρφωση:
1,Siemens system
2,Tool setting gauge
3,12-station servo tool carriage
4,Workpiece measurement
5,Power tool carriage
6,Oil mist collector
7,Rear chip removal unit
8,Tool damage detection
9,Pneumatic door

Στοιχεία δοκιμής
Εθνικό πρότυπο
εργοστασιακό πρότυπο
Ακρίβεια μηχανουργημένου τεμαχίου
IT6
IT6
Στρογγυλότητα μηχανουργημένου τεμαχίου
0.005 mm / Ф3 2 mm
0.00 2mm / Ф40mm
Συνέπεια μηχανουργημένου τεμαχίου
0.015 mm / 1 05 mm
0.008mm / 1 2 0mm
Επίπεδο μηχανουργημένου τεμαχίου
0 .015 mm / Ф 12 0 mm
0.0 06 mm / Ф 1 00 mm
Τραχύτητα επιφάνειας μηχανουργημένου τεμαχίου
Ra 1.6μm
Ra 1.25μm
Ακρίβεια τοποθέτησης
Άξονας Χ
0.022mm
0.008 mm
Άξονας Z
0.022mm
0.008 mm
Ακρίβεια επαναλαμβανόμενης τοποθέτησης
Άξονας Χ
0.006mm
0.004mm
Άξονας Z
0.006mm
0.004mm

Η Υπηρεσία ΜΑΣ:

Εξασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται

2. Πάνω από 100 έλεγχοι διαδικασίας παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
Γιατί να μας επιλέξετε:
◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται
◆ 30 χρόνια + ιστορία Ε&Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση στον μηχανισμό σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, χαμηλού κόστους συντήρηση, δεν επηρεάζει την παραγωγή
Σχετικά με εμάς:
SMTCL 5000rpm A2-5 Άξονας Οριζόντιος 8-Σταθμικός Σέρβο Πυργίσκος Μηχανουργική Επεξεργασία Μικρών Εξαρτημάτων HTC16H Κεκλιμένης Κλίνης CNC Τόρνος 3
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε CNC τόρνους, κάθετα κέντρα μηχανουργικής κατεργασίας, οριζόντια κέντρα μηχανουργικής κατεργασίας, κέντρα μηχανουργικής κατεργασίας gantry, κέντρα μηχανουργικής κατεργασίας πέντε αξόνων, κέντρα περιστροφής-άλεσης και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει πάνω από 80 χρόνια ιστορία κατασκευής εργαλειομηχανών. Ο πρώτος τόρνος, το μηχάνημα διάτρησης και το μηχάνημα βαρελίσματος γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, μηχανήματα κατασκευών, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε τα εργαλειομηχανήματα με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:
SMTCL 5000rpm A2-5 Άξονας Οριζόντιος 8-Σταθμικός Σέρβο Πυργίσκος Μηχανουργική Επεξεργασία Μικρών Εξαρτημάτων HTC16H Κεκλιμένης Κλίνης CNC Τόρνος 4

Συχνές ερωτήσεις:

Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;

Είμαστε μια κατασκευαστική εταιρεία.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως CNC τόρνος, CNC φρέζα, κάθετο κέντρο μηχανουργικής κατεργασίας, συμβατικός τόρνος, μηχάνημα διάτρησης, ακτινικό μηχάνημα διάτρησης και ούτω καθεξής.
Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχάνημα ειδικού σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.
Ε4: Ποιοι είναι οι όροι εγγύησής σας;
Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
ξεκινώντας από την ημερομηνία της φορτωτικής του μηχανήματος.
Ε5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά τις πωλήσεις: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
Ε6: Γιατί να επιλέξετε την εταιρεία σας;
Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι
που πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;
Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον τόπο εγκατάστασης του αγοραστή, μπορούμε έγκαιρα να στείλουμε μηχανικούς και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να καταχωρηθούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
