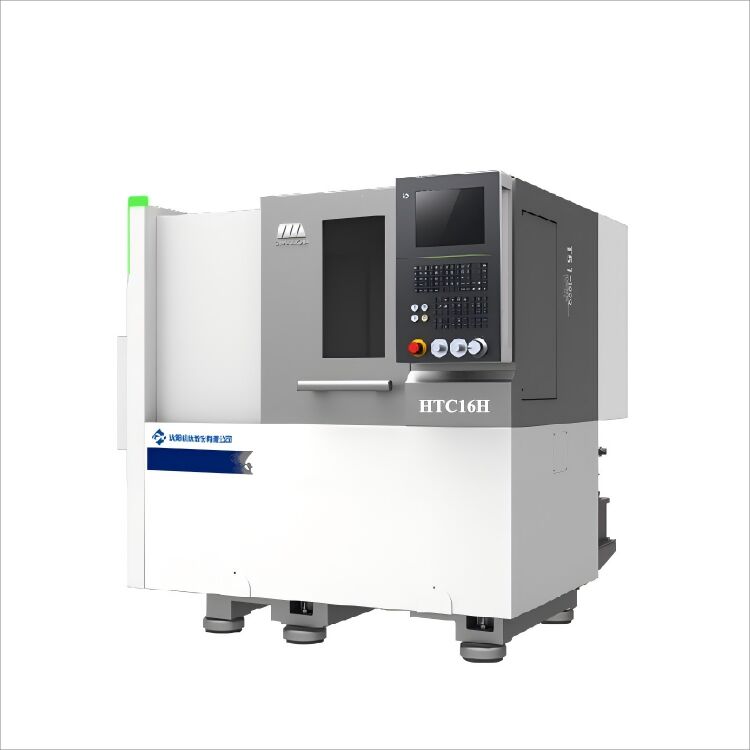

SMTCL Μηχανική κατεργασία μικρών εξαρτημάτων υψηλής ακρίβειας 5000rpm A2-5 Spindle Οριζόντιος σερβοκινητήρας HTC16H CNC τόρνος με κεκλιμένη κλίνη

SMTCL Μηχανική κατεργασία μικρών εξαρτημάτων υψηλής ακρίβειας 5000rpm A2-5 Spindle Οριζόντιος σερβοκινητήρας HTC16H CNC τόρνος με κεκλιμένη κλίνη

Μηχανική κατεργασία μικρών εξαρτημάτων υψηλής ακρίβειας

5000rpm A2-5 Spindle

Οριζόντιος σερβοκινητήρας 8 θέσεων

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

HTC16H

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Αριθμό μοντέλου:
HTC16H
Λέξη κλειδί:
Κεφαλίδα CNC οριζόντιας στροφής
Max.Cutting μήκος:
160 χιλ
Μέγιστο τέμνον Dia.:
160 χιλ
Μαξ, κολυμπάς πάνω από το κρεβάτι.:
420 mm
X Axis Travel:
145 mm
Z axis travel:
205 χιλ.
Ταχύτητα ατράκτου:
5000 στροφές/λεπτο
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς
50 σετ το μήνα
Περιγραφή του προϊόντος

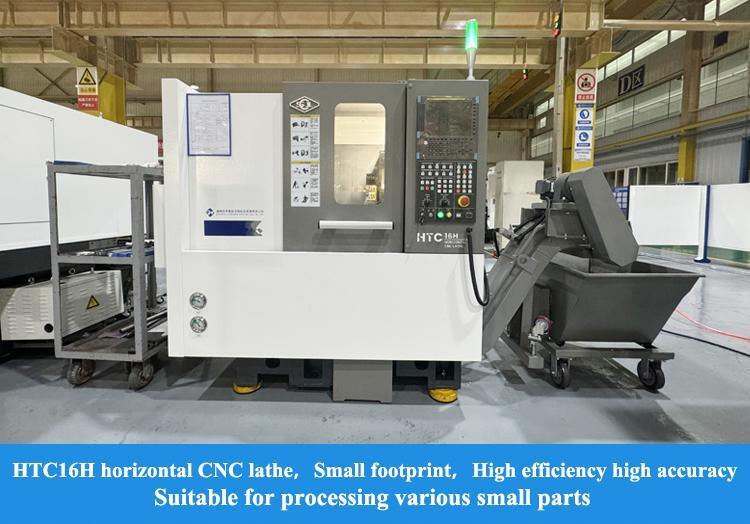

SMTCL Μηχανική κατεργασία μικρών εξαρτημάτων υψηλής ακρίβειας 5000rpm A2-5 Spindle Οριζόντιος σερβοκινητήρας HTC16H CNC τόρνος με κεκλιμένη κλίνη 0

Περιγραφή Προϊόντος:

SMTCL Υψηλής ακρίβειας Μηχανική Κατεργασία Μικρών Εξαρτημάτων 5000rpm A2-5 Spindle Οριζόντιο Σερβο Τουρέτα HTC16H Κεκλιμένη Κλίνη CNC Τόρνος
Τόρνος υψηλής απόδοσης με συμπαγή δομή που ικανοποιεί τις απαιτήσεις σας για υψηλή απόδοση και χαμηλή δυσλειτουργία. Το εργαλειομηχανή διαθέτει συμπαγή δομή και μικρό χώρο δαπέδου, λογική διάταξη λειτουργικών εξαρτημάτων, βολική λειτουργία και επισκευή της δομής του άξονα, και εξασφαλίζει υψηλότερη σταθερότητα και αξιοπιστία. Η κλίνη του εργαλειομηχανή είναι κεκλιμένη στις 45 ° και διαθέτει πλεονεκτήματα ομαλής απομάκρυνσης των τσιπ από την κεκλιμένη κλίνη. Ολοκληρωμένη πλήρης προστασία, καλύτερη αδιάβροχη και προστασία από τσιπ απόδοση, εξαιρετική εργονομία και ευκολία για τη λειτουργία.

Χαρακτηριστικά Προϊόντος:

1. Υψηλή ακρίβεια

* Δομή προέντασης άξονα τροφοδοσίας

* Βίδα μπάλας C3 υψηλής ακρίβειας

* Δομή θερμικής σταθερότητας ολόκληρου του μηχανήματος

2. Αποτελεσματικό

* Ταχύτητα άξονα 5000rpm

* Δύο άξονες γρήγορης μετατόπισης 30m/min

* Πύργος κοπής σέρβο υψηλής απόδοσης

3. Υψηλή απόδοση

* Μικρό αποτύπωμα

* Χημική διαδικασία standard

* Αυστηρό πρότυπο επιθεώρησης


Πλεονέκτημα προϊόντος:

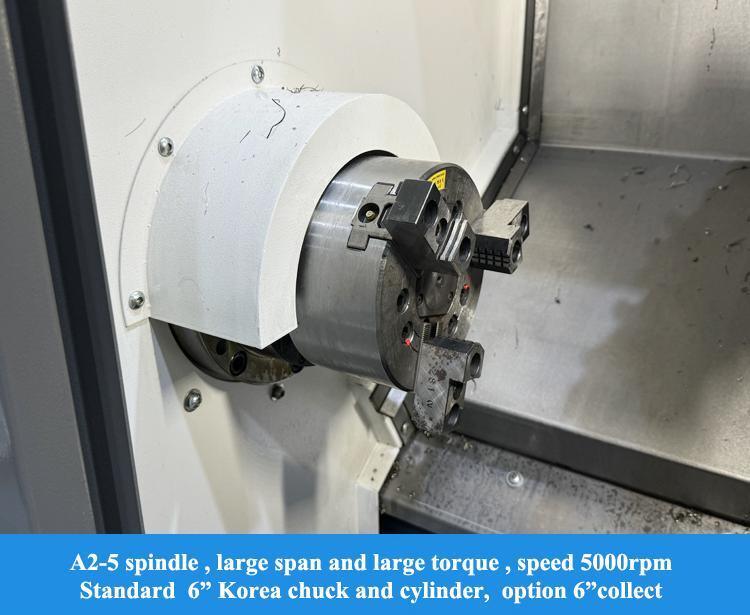

* Μονάδα άξονα υψηλής ποιότητας
Υιοθετήστε εισαγόμενα ρουλεμάν, μεγάλο εύρος ρουλεμάν, ικανοποιούν τις απαιτήσεις υψηλής ακαμψίας, υψηλής ροπής, υψηλής ακρίβειας, εύκολης εγκατάστασης και συντήρησης. Η σημαντική επιφάνεια σύνδεσης είναι εύκολο να πραγματοποιηθεί η διαδικασία ξυσίματος και να εξασφαλιστεί η ακαμψία επαφής. Η συμμετρική δομή του κεφαλιού βελτιώνει τον έλεγχο της θερμικής παραμόρφωσης

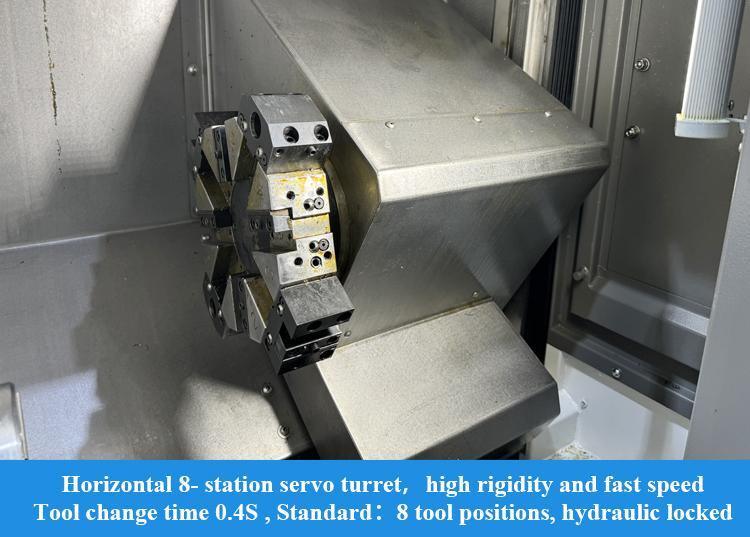

* Σερβο τουρέτα
Ο σερβοκινητήρας χρησιμοποιείται για τον έλεγχο της ακριβούς περιστροφής της κεφαλής κοπής και η αλλαγή εργαλείου του γειτονικού σταθμού χρειάζεται μόνο 0,4s, η οποία είναι γρήγορη και η απόδοση επεξεργασίας είναι υψηλή. Τριπλή δομή δίσκου, υδραυλικό κλείδωμα, πλήρης ακαμψία.

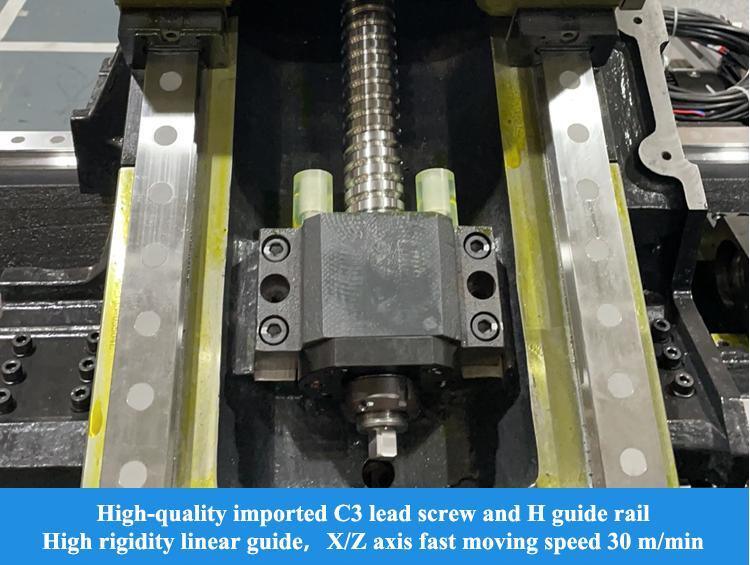

* Δομή τροφοδοσίας
Η γραμμική ράγα οδηγού χρησιμοποιείται για τη βελτιστοποίηση της ακαμψίας, της σταθερότητας και της διάρκειας ζωής της ράγας οδηγού, ενώ οι δύο άξονες είναι γρήγοροι 30m/min και η απόδοση επεξεργασίας είναι υψηλότερη. Ο άξονας Χ υιοθετεί τη δομή προ-έντασης για να μειώσει την επίδραση της θερμοκρασίας στην ακρίβεια και να βελτιώσει τη σταθερότητα της ακρίβειας μηχανικής κατεργασίας;

SMTCL Μηχανική κατεργασία μικρών εξαρτημάτων υψηλής ακρίβειας 5000rpm A2-5 Spindle Οριζόντιος σερβοκινητήρας HTC16H CNC τόρνος με κεκλιμένη κλίνη 1

Βιομηχανική εφαρμογή:

Ο οριζόντιος τόρνος CNC σειράς HTC16H είναι ένα προϊόν CNC μικρού μεγέθους που σχεδιάστηκε και κατασκευάστηκε για να προσαρμοστεί στη ζήτηση της αγοράς με βάση πολυετή συσσώρευση τεχνολογίας και εμπειρίας του εργοστασίου μας για την παραγωγή τόρνου CNC. Το εργαλειομηχανή διαθέτει χαρακτηριστικά όπως οικονομικό, αποδοτικό, εξοικονόμηση ενέργειας, υψηλή ακρίβεια τοποθέτησης και εύκολη συντήρηση και είναι το προϊόν πρώτης επιλογής για την μηχανική κατεργασία μικρών εξαρτημάτων βιομηχανιών όπως μηχανοκίνητα οχήματα, υλικό και ηλεκτρονικά κ.λπ.

SMTCL Μηχανική κατεργασία μικρών εξαρτημάτων υψηλής ακρίβειας 5000rpm A2-5 Spindle Οριζόντιος σερβοκινητήρας HTC16H CNC τόρνος με κεκλιμένη κλίνη 2

Παράμετροι Προϊόντος:
Είδη
Μονάδα
HTC16H(Q)
Μέγιστη διάμετρος τόρνευσης
mm
Φ 160
Μέγιστο μήκος τόρνευσης
mm
160
Μέγιστη διάμετρος ταλάντευσης πάνω από την κλίνη
mm
Φ 420
Μέγιστη διάμετρος ταλάντευσης πάνω από την διαφάνεια
mm
Φ 160










Άξονας
Τύπος μύτης άξονα

A2-5​
Εσωτερική διάμετρος μπροστινού ρουλεμάν
mm
Φ 90
Κωνικότητα και μέγεθος οπής άξονα

1:20 ; Φ 62
Διάμετρος οπής άξονα
mm
Φ 56
Μέγιστη διάμετρος ράβδου
mm
Φ44
Τυπικό μέγεθος τσοκ
ίντσα
6
Μέγιστη ταχύτητα άξονα
r / min
5000
Ονομαστική ροπή άξονα
Nm
35 ( 2000r / min )
Μέγιστη ροπή άξονα
Nm
70 ( 1500r / min )
Ισχύς εξόδου κύριου κινητήρα συνεχής/ 15 λεπτά
kW
7.5 /1 1


Δύο άξονες
Ταχύτητα γρήγορης διαδρομής άξονα X/Z
m/min
30
Διαδρομή άξονα Χ
mm
145
Διαδρομή άξονα Z
mm
205





Πύργος εργαλείων
Τύπος πύργου εργαλείων

Οριζόντια θήκη εργαλείων σέρβο 8 θέσεων
Κέντρο ύψους πύργου εργαλείων
mm
63
Ακρίβεια επαναλαμβανόμενης τοποθέτησης ευρετηρίασης πύργου εργαλείων
Δευτ.
±1.6
Εάν θα μπορούσατε να επιλέξετε το εργαλείο από τον δίσκο εργαλείων κοντά

ναι

Ψύξη και αφαίρεση τσιπ
Πίεση αντλίας ψύξης
bar
1.5
Ροή αντλίας ψύξης
L/min
30
Χωρητικότητα δεξαμενής νερού
L
70
Μορφή μεταφορέα τσιπ

Τύπος πλάκας αλυσίδας




Άλλο
Απόσταση κέντρου άξονα από το κάτω μέρος της κλίνης
mm
926
Καθαρό βάρος εργαλειομηχανής
kg
2600
Συνολική χωρητικότητα ισχύος
kVA
23
Διαστάσεις εργαλειομηχανής (μήκος x πλάτος x ύψος)
mm
1750 ×1580 × 1650
Τυπική διαμόρφωση:

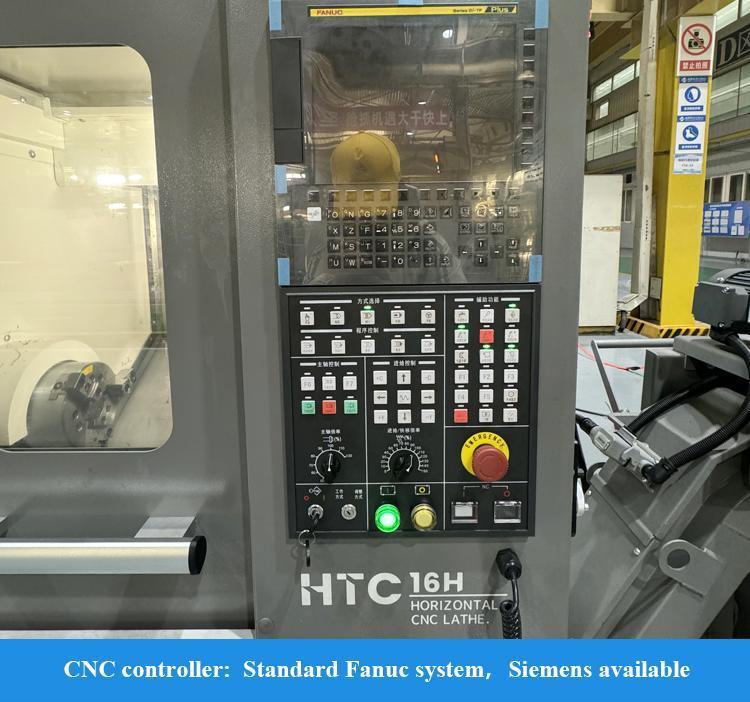

1,FANUC-0i-TF Plus (5) System (H/S Series)
2,GSK988TA System (Q Series)
3,Sleeve-type spindle
4,Hollow chuck oil cylinder
5,8-station servo tool carriage
Προαιρετική διαμόρφωση:
1,Siemens system
2,Tool setting gauge
3,12-station servo tool carriage
4,Workpiece measurement
5,Power tool carriage
6,Oil mist collector
7,Rear chip removal unit
8,Tool damage detection
9,Pneumatic door

Στοιχεία δοκιμής
Εθνικό πρότυπο
εργοστασιακό πρότυπο
Ακρίβεια μηχανουργημένου τεμαχίου
IT6
IT6
Στρογγυλότητα μηχανουργημένου τεμαχίου
0.005 mm / Ф3 2 mm
0.00 2mm / Ф40mm
Συνέπεια μηχανουργημένου τεμαχίου
0.015 mm / 1 05 mm
0.008mm / 1 2 0mm
Επίπεδο μηχανουργημένου τεμαχίου
0 .015 mm / Ф 12 0 mm
0.0 06 mm / Ф 1 00 mm
Τραχύτητα επιφάνειας μηχανουργημένου τεμαχίου
Ra 1.6μm
Ra 1.25μm
Ακρίβεια τοποθέτησης
Άξονας Χ
0.022mm
0.008 mm
Άξονας Z
0.022mm
0.008 mm
Ακρίβεια επαναλαμβανόμενης τοποθέτησης
Άξονας Χ
0.006mm
0.004mm
Άξονας Z
0.006mm
0.004mm

Η Υπηρεσία ΜΑΣ:

Εξασφαλίστε ότι λαμβάνετε ένα μηχάνημα υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρηθεί

2. Πάνω από 100 έλεγχοι διαδικασίας παραγωγής
3. Πάνω από 200 στοιχεία επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανήματος
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
