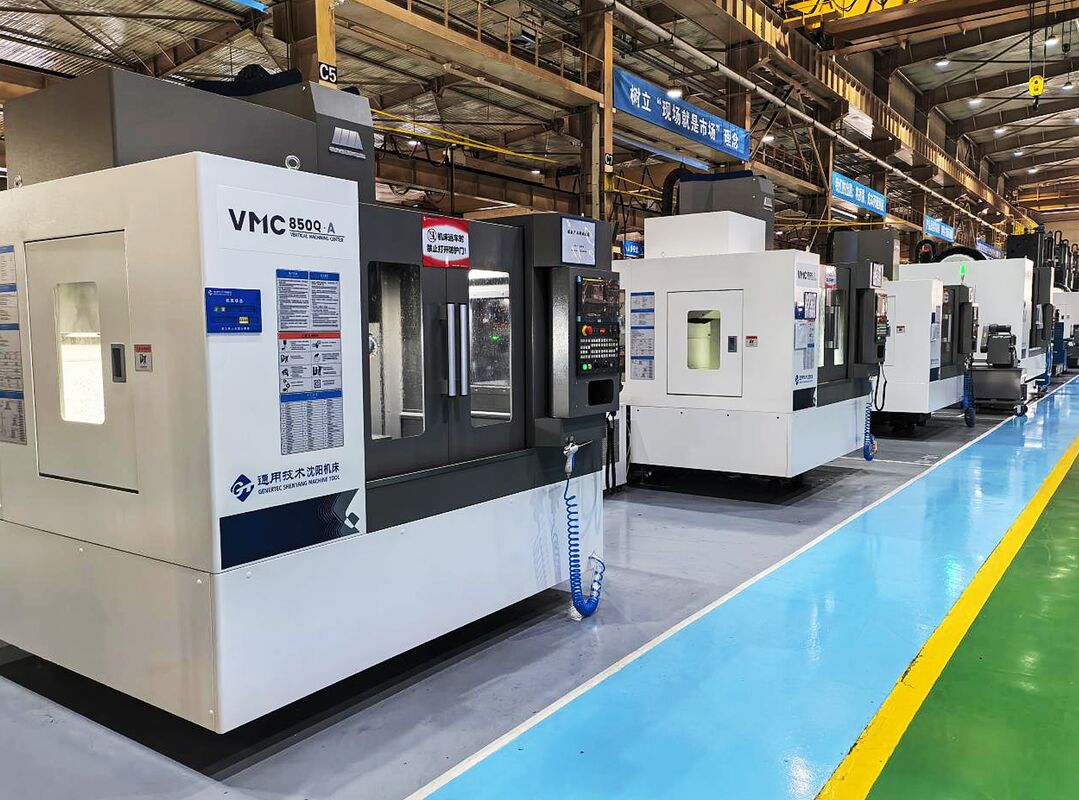

SMTCL Πιο πωλούμενο προϊόν FANUC 10000rpm VMC850Q-A 4 άξονα κατακόρυφο κέντρο επεξεργασίας με γύρο
Λεπτομέρειες για το προϊόν
| Τύπος:: | κατακόρυφος | Σύστημα ελέγχου CNC:: | FANUC, Siemens |
|---|---|---|---|
| Ταχύτητα τροφοδοσίας (mm/min):: | 1 - 10000 mm/min | Ακριβότητα θέσης (mm) u:: | 0,006 |
| Επαναληψιμότητα (X/Y/Z) (mm):: | 0,004 | Ισχύς κινητήρα ατράκτου (kW):: | 11/15 |
| Χωρητικότητα περιοδικού εργαλείου:: | 24 | Μέγεθος τραπεζιού (L × W): | 1000x500mm |
| Επωνυμία:: | SYMG, SMTCL | Ταξίδι με άξονα Χ: | 850 χλστ |
| Ταξίδι στον άξονα Υ: | 500 χλστ | Διαδρομή άξονα Z: | 540 χλστ |
| Επισημαίνω |
Κέντρο κατακόρυφης επεξεργασίας FANUC 10000 στροφές ανά λεπτό,cnc 4 άξονα κάθετο επεξεργαμένος στη μηχανή κέντρο,Κέντρο επεξεργασίας VMC850Q-A |
||
Περιγραφή του προϊόντος
Βασικές τεχνικές παραμέτρους
| Άρθρο | Μονάδα | Δελτίο ΕΚΑΧ αριθ. | |
|---|---|---|---|
| Δυναμικότητα | Ταξιδεύσεις στον άξονα Χ | χμ | 850 |
| Ταξιδεύσεις στον άξονα Y | χμ | 500 | |
| Ταξιδεύσεις στον άξονα Z | χμ | 540 | |
| Η μύτη του σπινέλου προς την επιφάνεια του τραπεζιού | χμ | 120 έως 660 | |
| Η μύτη του σπινέλου προς την επιφάνεια της στήλης | χμ | 640 | |
| Εργασιακό τραπέζι | Μέγεθος τραπεζιού (L × W) | χμ | 1000 × 500 |
| Μέγιστο φορτίο στο τραπέζι | χιλιόγραμμο | 600 | |
| Μέγεθος T-slot | χμ | 18×5 | |

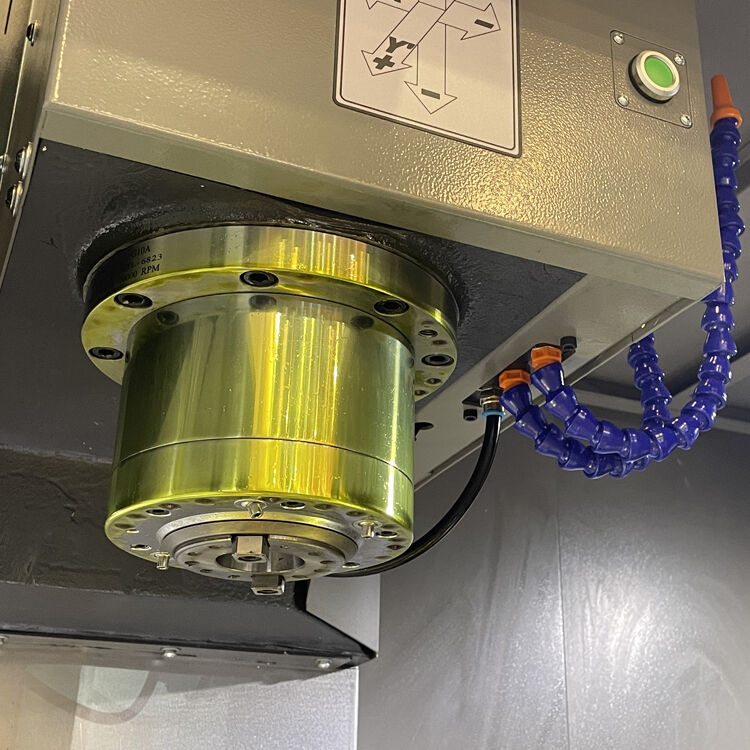

| Στρίψιμο | Ταχύτητα σπινδέλου | στροφές | 10000 |
| Στρίβας σπινθήρα/στάβλος σπινθήρα | χμ | 7/24 σύμβολο | |
| BT2ορισμός | |||
| Μηχανή σπινδέλου | kw | Ασφάλεια, 1/15 | |
| Μέγιστη ροπή εξόδου | Ε.μ. | 52.5/95.5 | |
| Τύπος τροφοδοσίας σπινθήρα | Σύγχρονη ζώνη οδοντικών | ||
| Ποσοστό τροφοδοσίας | Χ, Υ, Ζ ταχεία διαδρομή | Μ/min | 48/48/48 |
| Μέγιστη ταχύτητα τροφοδοσίας κοπής | Μ/min | 20 | |
| Α.Τ.Κ. | Δυνατότητα αποθήκευσης εργαλείων | pc | Τύπος βραχίονα 24 |
| Μέγιστη διάμετρος εργαλείου | χμ | 150(80) | |
| Μέγιστο μήκος εργαλείου | χμ | 300 | |
| Χρόνος αλλαγής εργαλείου (Τ-Τ) | δευτερεύον | 2.5 | |
| Ακριβότητα | Ακριβότητα θέσης X/Y/Z | χμ | 0.008/0.006/0.006 |
| Επαναλαμβανόμενη θέση X/Y/Z | χμ | 0.005/0.004/0.004 | |
| Άλλα | Συνολικές διαστάσεις ((L×WxH) | χμ | 2940 × 3450 × 3050 |
| Καθαρό βάρος της μηχανής | χιλιόγραμμο | 5100 | |
| Συνολική απαίτηση ισχύος | KVA | 18 | |

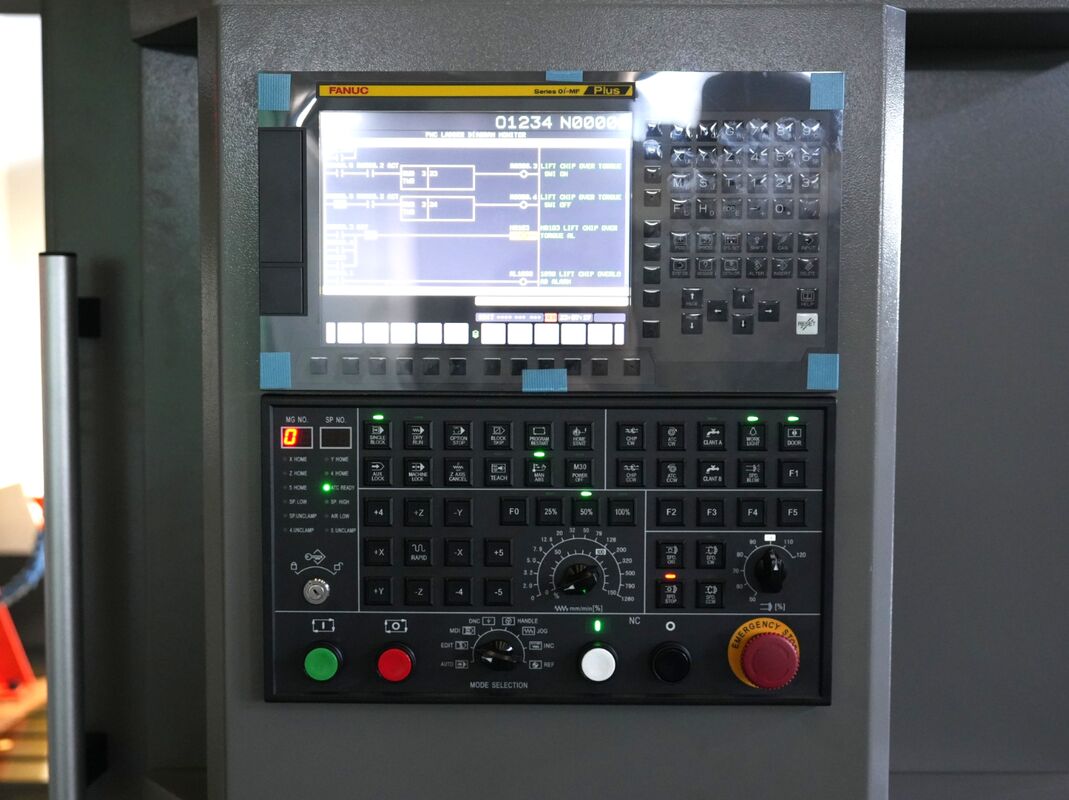

- Το σύστημα ελέγχου FANUC OI-MF TYPE ((5) β
- 10000 σφινδάλια ανά στροφή, με ζώνη.

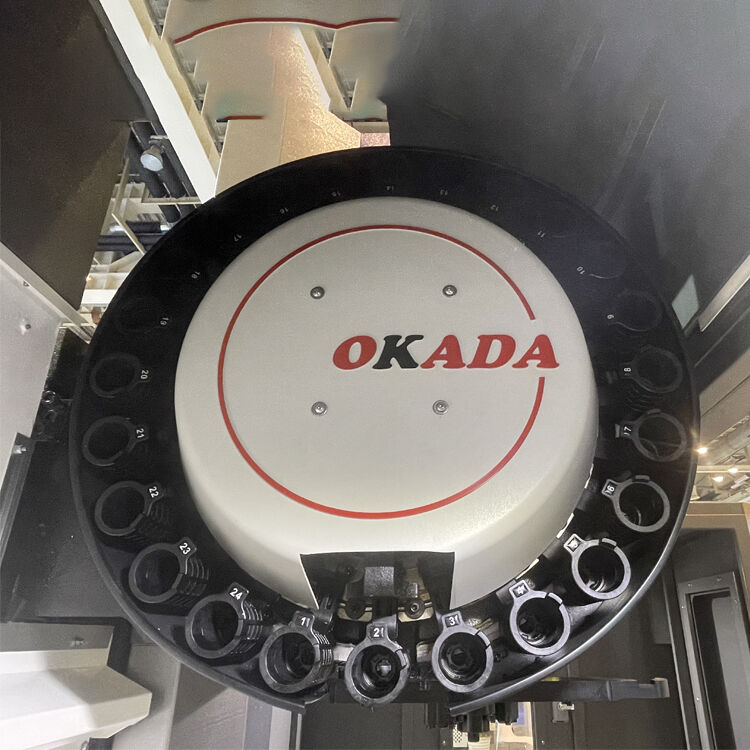

- 24 περιοδικό εργαλείων χειριστή δίσκου
- Υδροδομική δεξαμενή + τσιπ για το ξεπλύσιμο κρεβατιού
- Καθαρό πυροβόλο, λειτουργικό φως, προειδοποιητικό φως
- Σύστημα Fanuc Oi-MF TAPE
- Σύστημα Fanuc Oi-MF TAPE
- Σύστημα CNC Siemens 828D
- Άμεση σύνδεση 12000 στροφές ανά λεπτό μηχανικό σπινθήρα
- 16000 στροφές ανά λεπτό, 24000 μηχανοκίνητο σπινθήρα
- Γύρισμα 4ου άξονα
- Ψύξη εντός 2MPa, 3MPa,5MPa,7MPa
- Διαχωριστής λάδι-νερού
- Απομακρυντήρα συρματόσχοινων
- Καθαρό όπλο νερού
- Επιθεώρηση εργαλείου και εργαστηρίου
- Αυτοματοποιημένη πόρτα
- Ασφαλιστική κλειδαριά πόρτας
- Ηλεκτρικό ντουλάπι και κλιματισμός
Η ακρίβεια της μηχανής εφαρμόζει το πρότυπο αποδοχής GB/T18400.2-2010 Πρότυπο αποδοχής για την ακρίβεια τοποθέτησης μηχανήματος εργαλείου και την ακρίβεια επαναλαμβανόμενης τοποθέτησης GB/T18400.4-2010
| Στοιχεία επιθεώρησης | Τυπικό εργοστασίου | |
|---|---|---|
| Ακριβότητα επεξεργασίας | IT6 | |
| Ακριβότητα θέσης | Άξονας Χ (mm) | 0.008 |
| Άξονας Y (mm) | 0.006 | |
| Άξονας Z (mm) | 0.006 | |
| Επαναλαμβανόμενη ακρίβεια θέσης | Άξονας Χ (mm) | 0.005 |
| Άξονας Y (mm) | 0.004 | |
| Άξονας Z (mm) | 0.004 | |
Κύρια διαμόρφωση μηχανής εργαλείου και κατάλογος αγορασμένων εξαρτημάτων
| Άρθρο | Προδιαγραφές | Ετικέτα | Παρατηρήσεις |
|---|---|---|---|
| Σύστημα CNC | FANUC Oi-MF PLUS TYPE ((5) | FANUC | |
| Κεντρικός κινητήρας | βiI 8/12000-Β | FANUC | |
| Κινητήρας άξονα Χ | βiSc 12/3000-B | FANUC | |
| Κινητήρας άξονα Y | βiSc 12/3000-B | FANUC | |
| Κινητήρας άξονα Z | βiS 22B/3000-B | FANUC | |
| Στροφικό ρουλεμάν X-άξονας | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| Στροφικό ρουλεμάν για άξονα Y | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| Στροφικό ρουλεμάν Z-άξονας | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| Στροφή σφαίρας στον άξονα Χ | φ40×16,C3 | THK/PMI/HIWN | |
| Στροφή σφαίρας στον άξονα Y | φ40×16,C3 | THK/PMI/HIWN | |
| Στροφή σφαίρας στον άξονα Z | φ40×16,C3 | THK/PMI/HIWN | |
| Οδός καθοδήγησης του άξονα Χ | 35 | Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων τους. | |
| Οδός καθοδήγησης του άξονα Y | 45 | Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων τους. | |
| Οδός καθοδήγησης του άξονα Z | 45 | Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων τους. |
- Υψηλή αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
- 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
- Κατασκευαστής υψηλής τεχνολογίας με ικανότητα έρευνας και σχεδιασμού
- Σταθερό και ώριμο σύστημα εφοδιασμού
- Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
- Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
- Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, στο κατακόρυφο κέντρο μηχανικής, στο οριζόντιο κέντρο μηχανικής, στο κέντρο μηχανικής γάντιας, στο κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιο μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα μούχλα και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
Είμαστε εταιρεία παραγωγής.
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνήθιστο Lathe, Τρυπική Μηχανή, Ραδιακή Τρυπική Μηχανή, και ούτω καθεξής.
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποτελεσματικότητα.
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
