SMTCL Γενική υψηλής ακρίβειας FANUC Control Slant Bed CNC Lathe HTC63Q Μηχανικά CNC Lathe

SMTCL Γενική υψηλής ακρίβειας FANUC Control Slant Bed CNC Lathe HTC63Q Μηχανικά CNC Lathe

Γενικός έλεγχος FANUC υψηλής ακρίβειας

Μηχανολογικά μηχανήματα CNC lathes

SMTCL

Τόπος καταγωγής:

Κίνα

Μάρκα:

SYMG SMTCL

Πιστοποίηση:

ISO certification

Αριθμό μοντέλου:

Htc63q

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Όνομα προϊόντος:
Htc63q
Μέγιστη διάμετρος κοπής::
630/630 χλστ
Μέγιστο μήκος κοπής::
1000/1500/2000/3000mm
Μέγιστη διάμετρος κλίσης πάνω από το κρεβάτι::
∅7000
Μέγιστη διάμετρος περιστροφής στο διαδρόμιο::
¥600
Διάμετρος τρύπας σπινθήρα::
160 χιλ
Μέγιστη διάμετρος διάβασης::
150 χλστ
Πεδίο ταχύτητας του σπινδέλου::
35-2000r/min
Τυποποιημένη διάμετρος του ελαστικού::
12»
Τύπος τυποποιημένου πύργου εργαλείου::
Οριζόντιος φορέας σερβοεργαλείων 12 θέσεων
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 σετ
Τιμή
Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
30-45 ημέρες
Όροι πληρωμής
T/T,L/C,Western Union
Δυνατότητα προσφοράς
45 σύνολα το μήνα
Περιγραφή του προϊόντος

SMTCL Γενική υψηλής ακρίβειας FANUC Control Slant Bed CNC Lathe HTC63Q Μηχανικά CNC Lathe 0

Περιγραφή του προϊόντος
SMTCL Γενική υψηλής ακρίβειας FANUC Control Slant Bed CNC Lathe HTC63Q Μηχανικά CNC Lathe

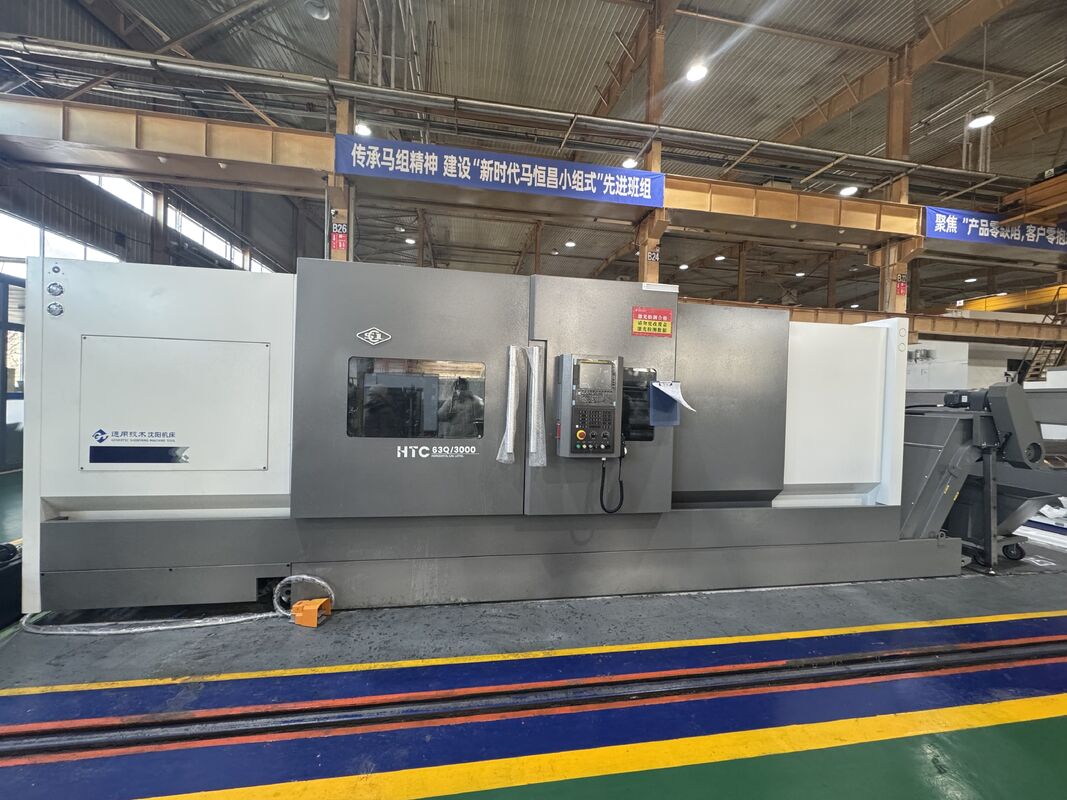

Η σειρά HTC63Q/H/S CNC οριζόντια στροφή σέλα υιοθετεί εσωτερική στήριξη διπλή οδήγηση σιδηροτροχιά δομή, με μεγάληΗ μηχανή είναι πιο άκαμπτη όταν το εσωτερικό άνοιγμα είναι μηχανημένο.Η μέθοδος αυτή χρησιμοποιείται για την κατασκευή των κλιματικών συστατικών.Τμήματα επεξεργασίας ζήτηση μηχανικών μηχανών, αυτοκινητοβιομηχανίας, μεταλλουργίας, χύτευσης και άλλων βιομηχανιών.
Χαρακτηριστικά του προϊόντος
1Υψηλή ακρίβεια.
◆ Υψηλής ακρίβειας βίδα και σιδηροτροχιά καθοδήγησης
◆ Υψηλής ακρίβειας ρουλεμάνια
Ποσοτικοποίηση του προτύπου διαδικασίας
◆ Υψηλής ακρίβειας κανόνας πλέξης
2Υψηλή αποδοτικότητα
Εφαρμογή κώδικα μονάδων συστήματος
◆ Πλήρης λειτουργική διαμόρφωση, που επιτρέπειΠληροφορική
◆ Υψηλής αποδοτικότητας πύργος παροχής
◆ Υψηλής απόδοσης, βαριά κόψιμο σπινθήρα
3Υψηλή ακαμψία
Υψηλής ποιότητας χυτοσίδηρο και άλλα χυτοσυσκευάσματα
Κεφαλοφόρος με μακρύ διάστημα
Μεγάλης ισχύος και μεγάλης ροπής σπινδύλα
Φορέας εργαλείων υψηλής ακαμψίας
Λεπτομέρειες για το προϊόν

Στροφές υψηλής ακρίβειας και σιδηρόδρομοι καθοδήγησης

Χρησιμοποιεί εισαγόμενες βίδες υψηλής ποιότητας C3 και σιδηροτροχιές καθοδήγησης H και οδηγείται απευθείας από κινητήρες servo για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας

Συσκευές για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα ή κινητήρα

Υιοθετεί εισαγόμενα κυλινδρικά ρυμουλκούμενα υψηλής ποιότητας κλάσης P4 και συνεργάζεται με σπιντέλο υψηλής ακρίβειας για την επίτευξη εξαιρετικής ακρίβειας περιστροφής.

Δύο άξονες υψηλής ταχύτητας

Οι δύο άξονες χρησιμοποιούν εισαγόμενες βίδες και χρησιμοποιούν την τεχνολογία προεξέτασης για να εξασφαλίσουν την ταχεία και σταθερή λειτουργία του εργαλείου μηχανής

Πλήρης λειτουργική διαμόρφωση, που επιτρέπει
έξυπνη παραγωγή

Διαφορετικές διαμορφώσεις ενότητες, όπως σταθερή ανάπαυση, υπο-στροφή, servo tailstock, και Y-άξονας μπορεί
Μπορεί επίσης να είναι εξοπλισμένο με μέτρηση του εργασιακού τμήματος, εργαλεία για την επεξεργασία του εργασιακού τμήματος και μεθόδους επεξεργασίας με πολλαπλές ακολουθίες.
Ειδικότερα, οι εργοδότες που εργάζονται σε ένα εργοτάξιο πρέπει να έχουν την ικανότητα να αναπτύσσουν τις ικανότητές τους για την επίτευξη των στόχων τους.

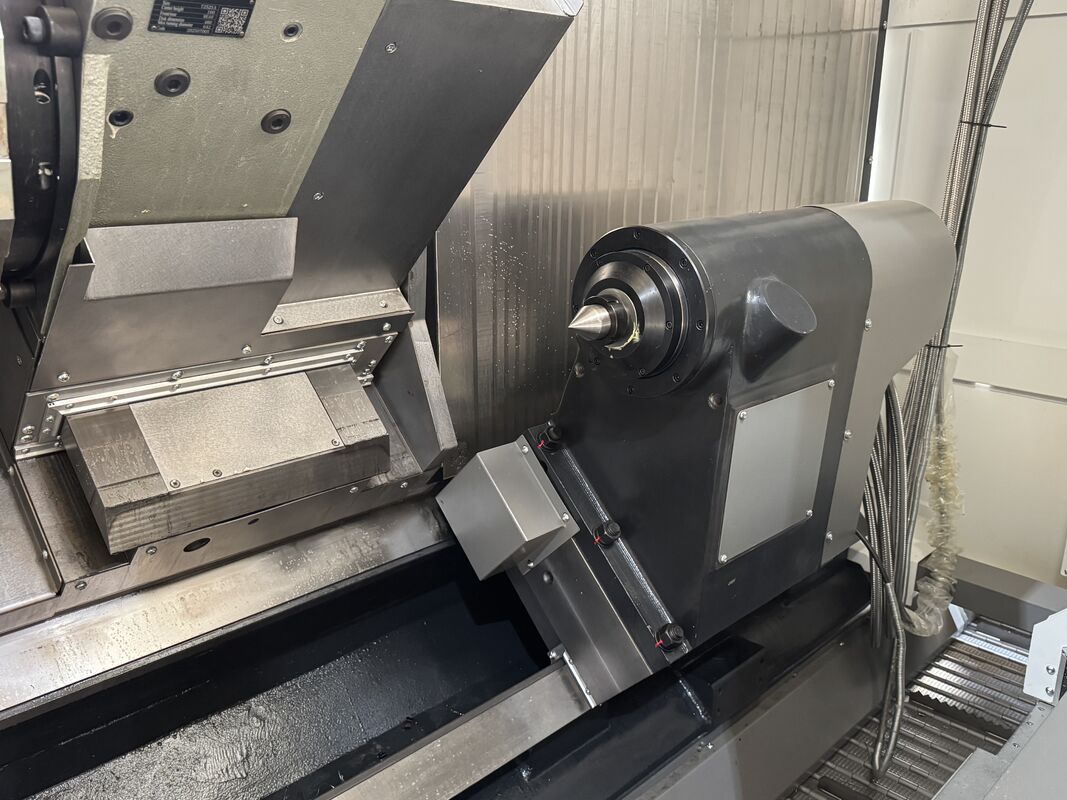

Μικρό σπιντέλο
Είναι εξοπλισμένο με μια μικρή δομή σπινθήρα tailstock, και εσωτερικά εγκατεστημένο κωνικό ρόλο
ρυμουλκούμενα και γωνιακά ρυμουλκούμενα σφαίρες επαφής για τη βελτίωση της ακαμψίας κοπής της άκρης της ουράςκαι διασφαλίζει την αποτελεσματική κοπή των μερών με μακρύ άξονα.

Υψηλής ακαμψίας κρεβάτι
Το κρεβάτι είναι κρεβάτι κλίσης 45°, με βελτιστοποιημένη και ενισχυμένη δομή πλευρών στο εσωτερικό.που βελτιώνει αποτελεσματικά τη δυναμική δυσκαμψίαΗ σύνδεση ανάμεσα στο στρώμα και την κεφαλή είναι ξυρισμένη και αλεθείσα με διπλή επιφάνεια ανάπαυσης, η οποία βελτιώνει περαιτέρω την ακαμψία κοπής ολόκληρης της μηχανής.

Παράμετροι προϊόντος
Άρθρα
Μονάδες
HTC63Q
HTC63H
HTC63S
Μέγιστο διαμέρισμα κοπής.
χμ
Φ630/Φ630
Φ630/Φ800
Φ630/Φ800
Μέγιστο μήκος κοπής
χμ
1000/1500/2000/3000
1000/1500/2000/3000
1000/1500/2000/3000
Μαξ, κουνήσου πάνω από το κρεβάτι.
χμ
Φ700
Φ820
Φ820
Μαξ. Κουνούσε το διάγραμμα. Πάνω από το κενό κρεβατιού.
χμ
Φ600
Φ650
Φ650
Στρίψιμο
Μοντέλο μύτης με σπινθήρα
-
Α2-11
Α2-11
Α2-15
Εσωτερική διαφάνεια με μπροστινό ρουλέν.
χμ
Φ160
Φ160
Φ200
Σπονδυλικός σπινθήρας και μέγεθος τρύπας

1:20Φ150
1:20Φ150
1:20Φ150
Διάγραμμα της τρύπας του σπινθήρα.
χμ
Φ104
Φ106
Φ140
Μαξ, σταμάτα.
χμ
Φ85
Φ88
Φ125

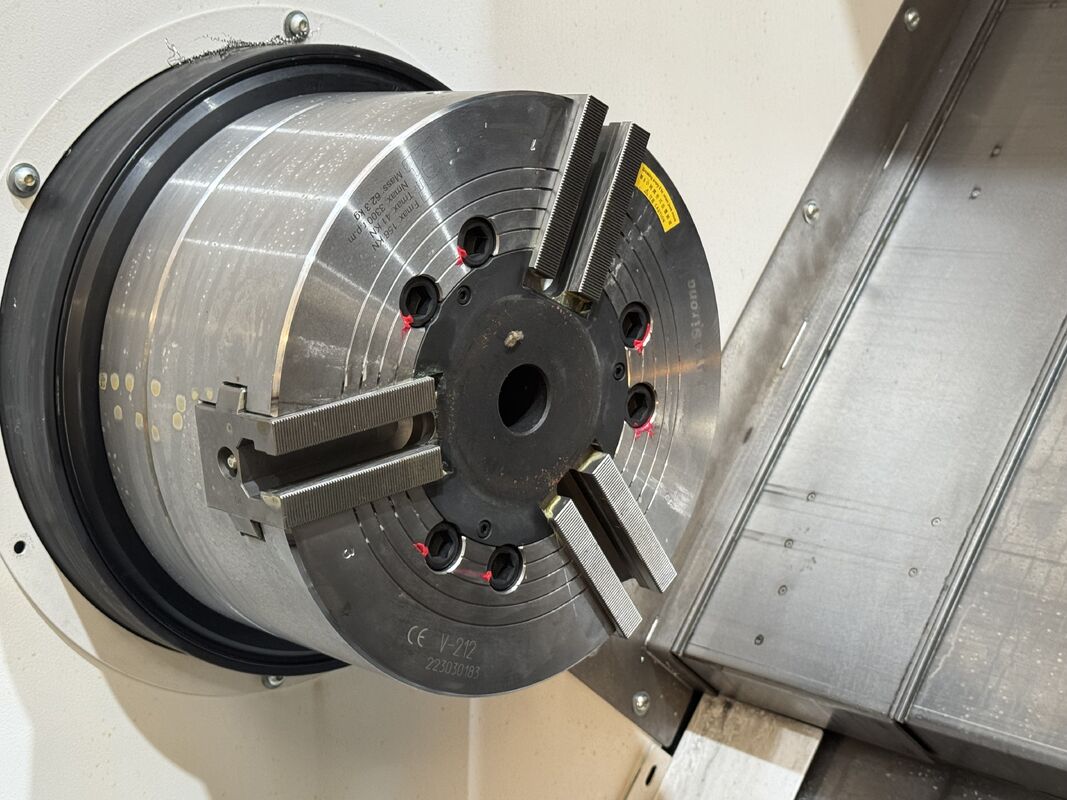

Σωματική διάταξη χτύπησης.
χιλιοστό
12 ίντσες.
15 ιντσών.
18 ιντσών.
Πεδίο ταχύτητας σπινθήρα
r/min
35-2000
35-2000
35-2000
Μέγιστη ροπή σπινθήρα
Νμ
1250
1900
3800
Σειρά ταχύτητας σπινθήρα

Μηχανοκίνητα δύο γρανάζια
Μηχανοκίνητα δύο γρανάζια
Μηχανοκίνητα δύο γρανάζια
Η ισχύς εξόδου του κύριου κινητήρα συνεχής/30 min.
kW
20/30
22/26
30/37
Άξονας X/Z
Γρήγορη ταχύτητα διασταύρωσης στον άξονα Χ
χμ
15
12
12
Γρήγορη ταχύτητα διασταύρωσης στον άξονα Z
χμ
15
12
12
Ταξίδι στον άξονα Χ
χμ
320
430
430
Ταξιδεύσεις στον άξονα Z
χμ
Δελτίο ΕΚΑΧ αριθ.
1050/1550/2050/3050
1050/1550/2050/3050
Κουτσούκ
Ταξιδεύσεις απορροής
χμ
900/1400/1900/2900
850/1350/1850/2850
850/1350/1850/2850
Μέθοδος οδήγησης από την ουρά

Αντίσταση της σέλας
Αντίσταση της σέλας
Αντίσταση της σέλας
Ταξίδι με μανίκι
χμ
150
180
180
Το μανίκι της ουράς.
χμ
Φ160
Φ180
Φ180
Κωνικό σχοινί της ουράς

Μορς 5#
Μορς 6#
Μορς 6#

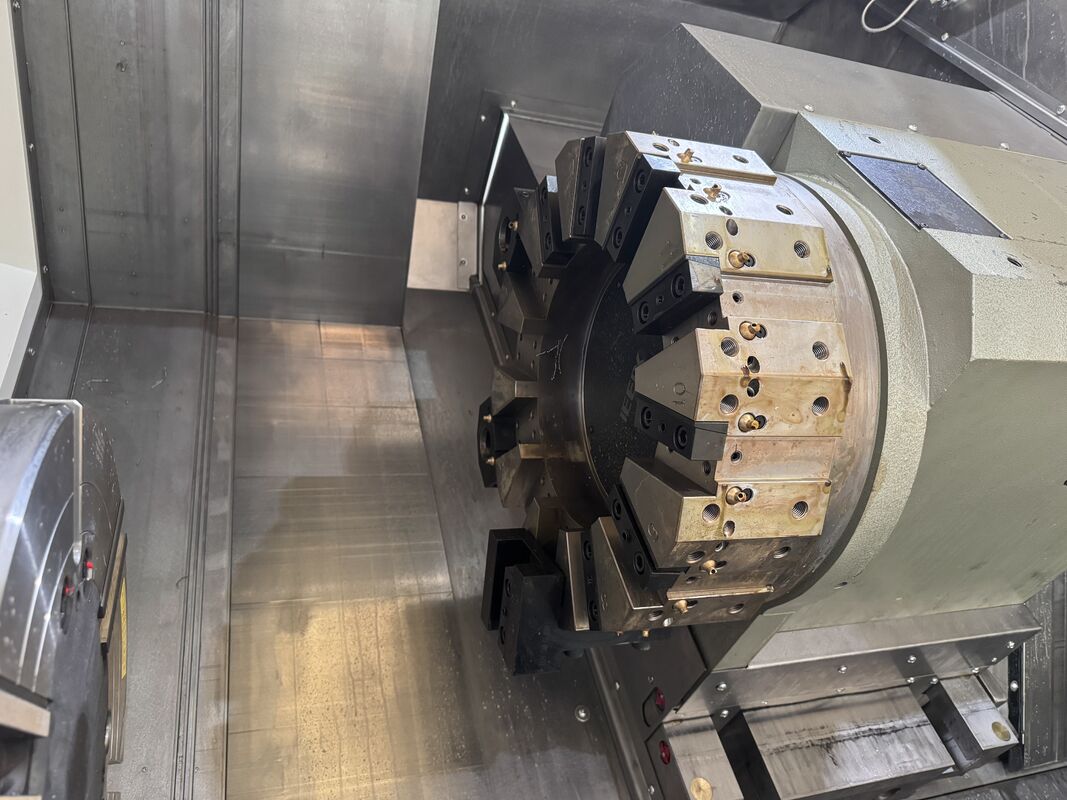

Πύργος εργαλείου
Σχήμα πύργου εργαλείου

12 σταθμών οριζόντιας συσκευής μεταφοράς εργαλείων
12 σταθμών οριζόντιας συσκευής μεταφοράς εργαλείων
Οριζόντια υδραυλική συσκευή μεταφοράς εργαλείων 12 σταθμών
Υψόμετρο κέντρου
χμ
160
160
160
Μέγεθος εργαλείου
χμ
32×32
32×32
32×32
Αν μπορούσα να διαλέξω εργαλείο κοντά
χμ
- Ναι, ναι.
- Ναι, ναι.
- Ναι, ναι.
Μέγιστη χωρητικότητα φορτίου
Εργαλεία με δίσκο
χιλιόγραμμο
800
800/2000
1000
Εργαλεία από άξονα
χιλιόγραμμο
1300
2000
3000
Άλλα
Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου
χμ
1085.5
1160
1160
Βάρος της μηχανής
χιλιόγραμμο
7000/8500/10000/12500
13000/16000/19000/22000
13000/16000/19000/22000

Η Υπηρεσία ΜΟΥ

Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση

Γιατί να Επιλέξετε Εμάς
◆ Ανώτατη αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή

Σχετικά με εμάς

SMTCL Γενική υψηλής ακρίβειας FANUC Control Slant Bed CNC Lathe HTC63Q Μηχανικά CNC Lathe 1

Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, στο κατακόρυφο κέντρο μηχανικής, στο οριζόντιο κέντρο μηχανικής, στο κέντρο μηχανικής γάντιας, στο κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιο μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα μούχλα και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας

SMTCL Γενική υψηλής ακρίβειας FANUC Control Slant Bed CNC Lathe HTC63Q Μηχανικά CNC Lathe 2

Γενικές ερωτήσεις
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
Είμαστε εταιρεία παραγωγής.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνήθιστο Lathe, Τρυπική Μηχανή, Ραδιακή Τρυπική Μηχανή, και ούτω καθεξής.
Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποτελεσματικότητα.
Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
